Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

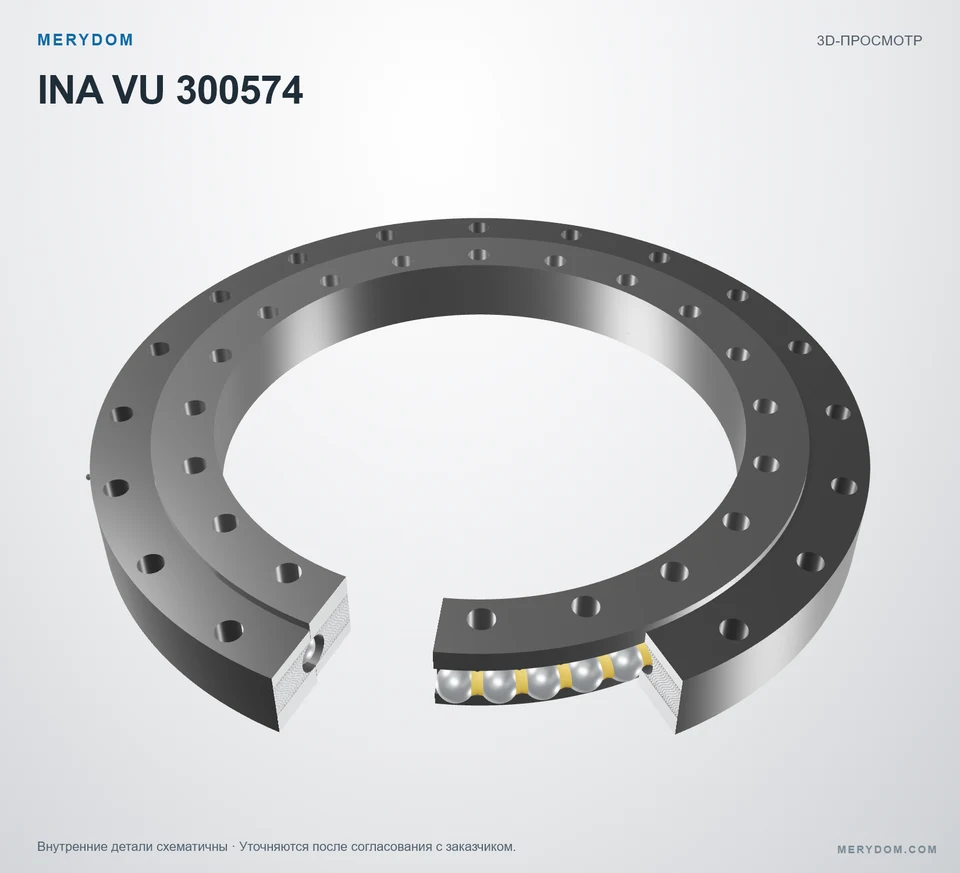

Аналог ОПУ для INA VU 300574
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VU 300574. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VU 300574. Серия: Vu. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VU 300574
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VU 300574.
- Overall OD (Do)
- 680 mm
- Overall ID (di)
- 468 mm
- Общая высота
- 68 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 20 / 20 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

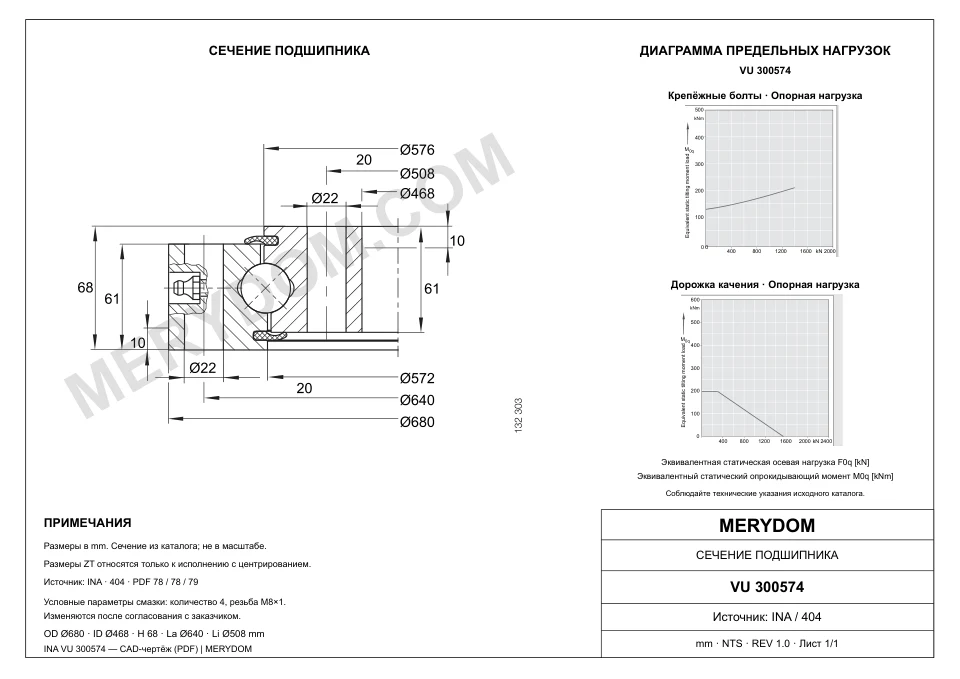

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 82 kg
- Общий наружный диаметр (Da)
- 680 mm
- Наружный центрирующий диаметр (DaZT)
- 678 mm
- Общий внутренний диаметр (di)
- 468 mm
- Внутренний центрирующий диаметр (diZT)
- 470 mm
- Каталожный диаметр Di (Di)
- 572 mm
- Каталожный диаметр da (da)
- 576 mm
- Общая высота (H)
- 68 mm
- Внутренняя высота (h)
- 61 mm
- Длина наружного центрирования (T)
- 10 mm
- Длина внутреннего центрирования (t)
- 10 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 640 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 508 mm
- Количество монтажных отверстий наружного кольца (na)
- 20
- Количество монтажных отверстий внутреннего кольца (ni)
- 20
- Общий диаметр монтажных отверстий (dB)
- 22 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VU 300574
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VU 300574 |
| Сертифицировано для замены | INA VU 300574 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vu Серия |
| Исходная модель | VU 300574 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (Масса) | 82 kg |
| Общий наружный диаметр (Da) | 680 mm |
| Наружный центрирующий диаметр (DaZT) | 678 mm |
| Общий внутренний диаметр (di) | 468 mm |
| Внутренний центрирующий диаметр (diZT) | 470 mm |
| Каталожный диаметр Di (Di) | 572 mm |
| Каталожный диаметр da (da) | 576 mm |
| Общая высота (H) | 68 mm |
| Внутренняя высота (h) | 61 mm |
| Длина наружного центрирования (T) | 10 mm |
| Длина внутреннего центрирования (t) | 10 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 640 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 508 mm |
| Количество монтажных отверстий наружного кольца (na) | 20 |
| Количество монтажных отверстий внутреннего кольца (ni) | 20 |
| Общий диаметр монтажных отверстий (dB) | 22 mm |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 242 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 495 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 1 540 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 325 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 690 kN |
| Радиальный зазор (Радиальный зазор) | 0,08 incl. 0,3 mm |
| Осевой зазор при опрокидывании (Осевой зазор при опрокидывании) | 0,13 incl. 0,49 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

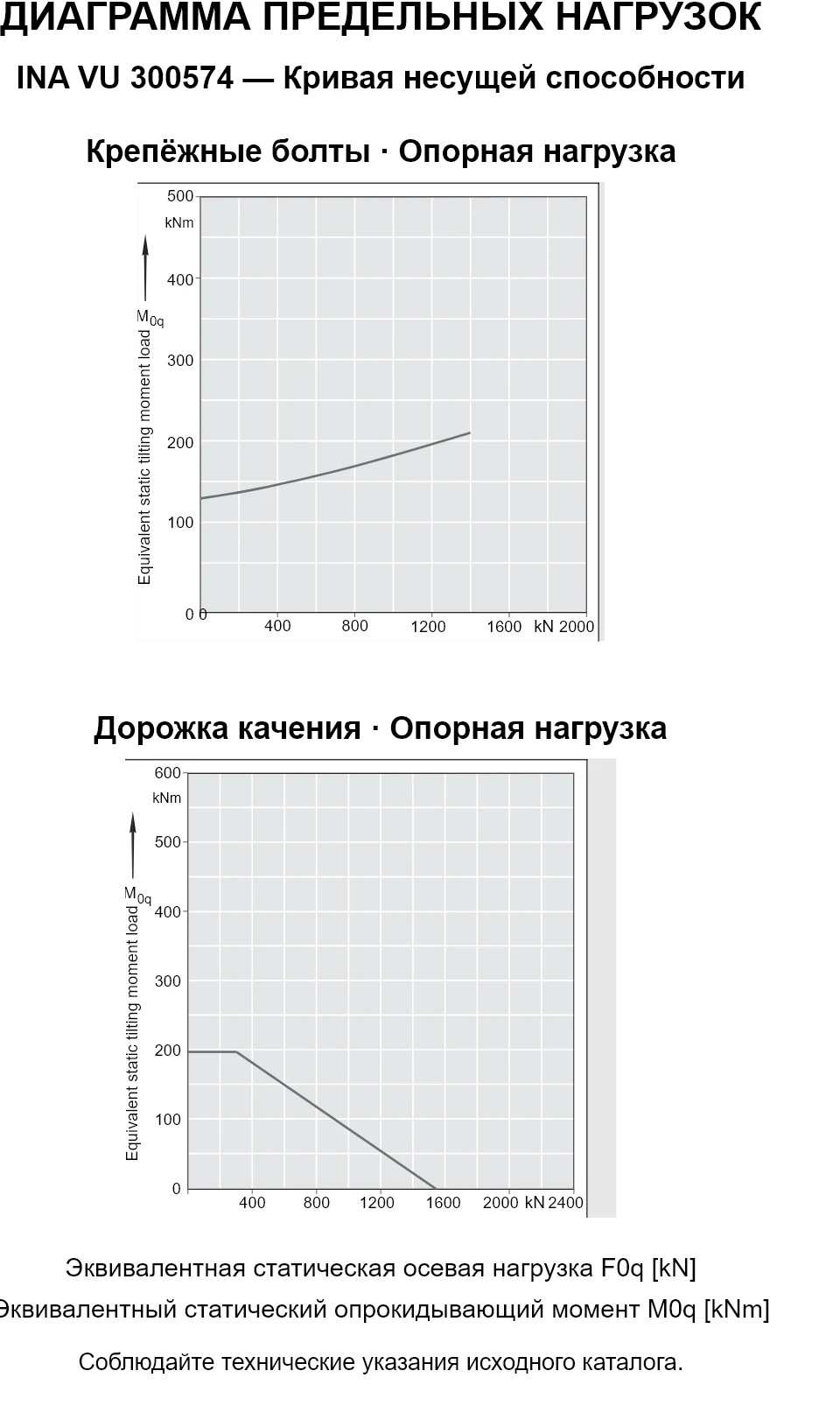

INA VU 300574 — Кривая несущей способности
INA VU 300574 — Кривая несущей способности
INA VU 300574 — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VU 300574
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
