Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
Cuscinetto di rotazione sostitutivo per Tibet Makina 1450I-12R-100
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Tibet Makina 1450I-12R-100. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Tibet Makina 1450I-12R-100. Serie: Single-row roller · Dentatura interna. Struttura del cuscinetto: Single Row Roller. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
1450I-12R-100
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Tibet Makina 1450I-12R-100.
- Overall OD (Do)
- 1570 mm
- Overall ID (di)
- 1280 mm
- Altezza totale
- 80 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 48 / 48 esterno / interno
- Design del cuscinetto
- Single Row Roller
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

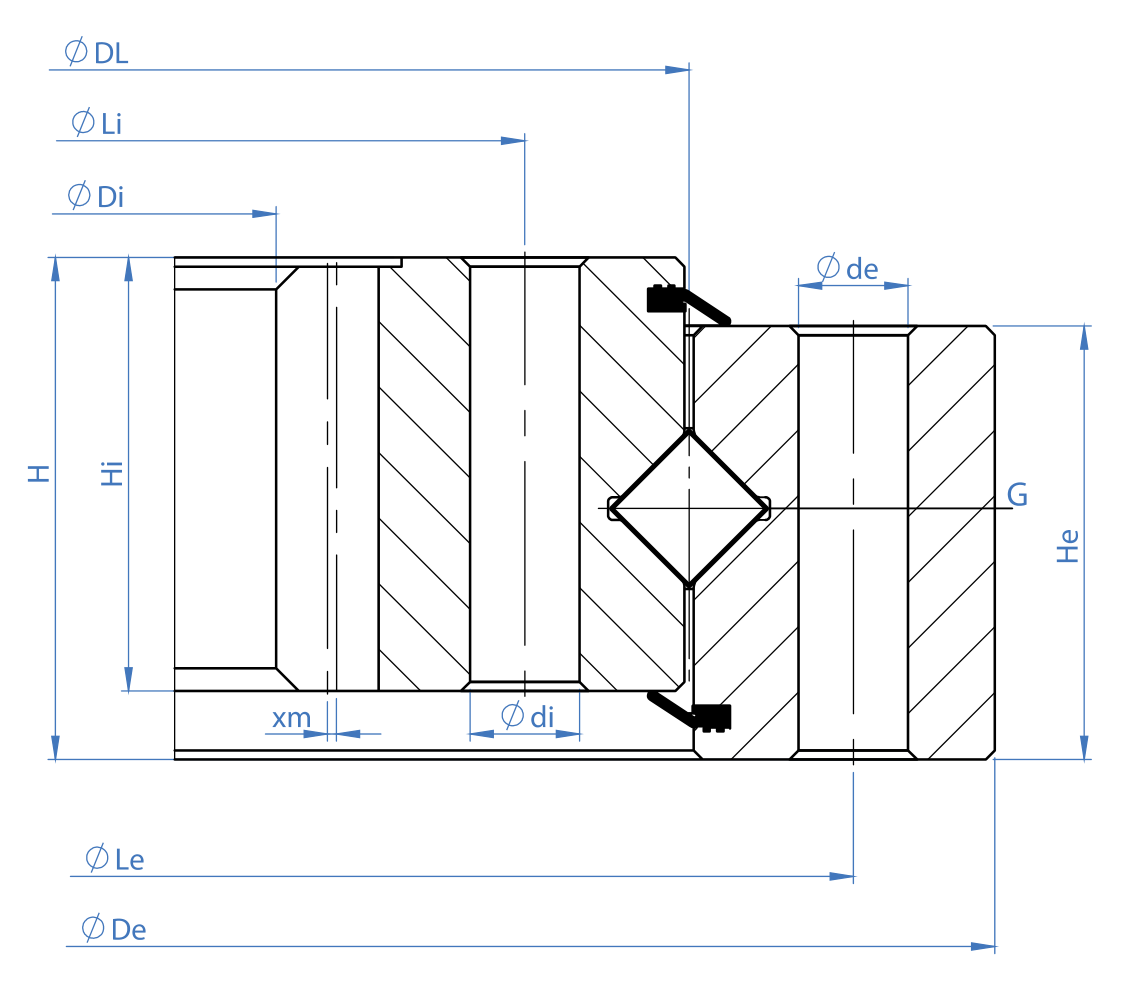

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Kg)
- 300 kg
- Diametro esterno totale (De)
- 1.570 mm
- Diametro interno totale (Di)
- 1.280 mm
- Altezza totale (H)
- 80 mm
- Altezza dell’anello esterno (He)
- 70 mm
- Altezza dell’anello interno (Hi)
- 70 mm
Montaggio
- Circonferenza bulloni anello esterno (Le)
- 1.525 mm
- Circonferenza bulloni anello interno (Li)
- 1.375 mm
- Fori di montaggio anello esterno (ne)
- 48
- Fori di montaggio anello interno (ni)
- 48
- Specifica dei fori di montaggio dell’anello esterno (de)
- 22 mm
- Specifica dei fori di montaggio dell’anello interno (di)
- 22 mm
Dentatura
- Modulo della dentatura (m)
- 10 mm
- Numero di denti (z)
- 130
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Tibet Makina 1450I-12R-100
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 1450I-12R-100 |
| Certificato intercambiabile con | Tibet Makina 1450I-12R-100 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Tibet Makina |
| Serie | Single-row roller · Dentatura interna Serie |
| Modello di riferimento | 1450I-12R-100 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Single Row Roller |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Massaa (Kg) | 300 kg |
| Diametro esterno totale (De) | 1.570 mm |
| Diametro interno totale (Di) | 1.280 mm |
| Altezza totale (H) | 80 mm |
| Altezza dell’anello esterno (He) | 70 mm |
| Altezza dell’anello interno (Hi) | 70 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (Le) | 1.525 mm |
| Circonferenza bulloni anello interno (Li) | 1.375 mm |
| Fori di montaggio anello esterno (ne) | 48 |
| Fori di montaggio anello interno (ni) | 48 |
| Specifica dei fori di montaggio dell’anello esterno (de) | 22 mm |
| Specifica dei fori di montaggio dell’anello interno (di) | 22 mm |
| Dentatura | |
| Modulo della dentatura (m) | 10 mm |
| Numero di denti (z) | 130 |
| Capacità di carico | |
| Forza normale sul dente (Ft_normal) | 54 kN |
| Forza massima sul dente (Ft_max) | 108 kN |
| Altri dati | |
| Raceway Pitch Diameter (DL) | 1.450 mm |
| Lubrication Zerk Count (G) | 6 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

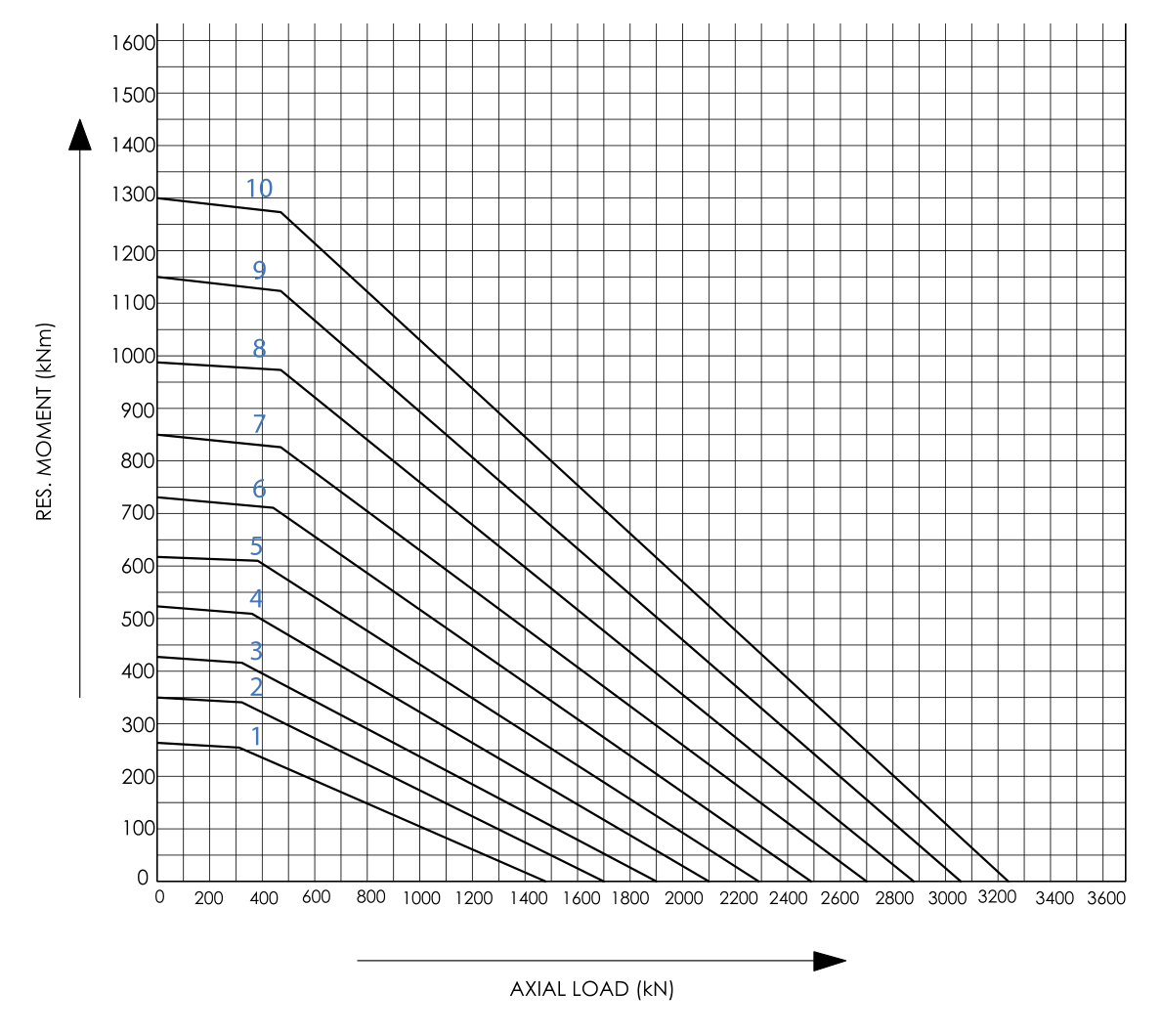

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Single-row roller · Dentatura interna
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Tibet Makina 1450I-12R-100
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 1450I-12R-100.
