Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
Cuscinetto di rotazione sostitutivo per SKF RKS.900155101001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con SKF RKS.900155101001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: SKF RKS.900155101001. Serie: Sfere speciali · Senza dentatura. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
RKS.900155101001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con SKF RKS.900155101001.
- Overall OD (Do)
- 234 mm
- Overall ID (di)
- 125 mm
- Altezza totale
- 25 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 24 / 19 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

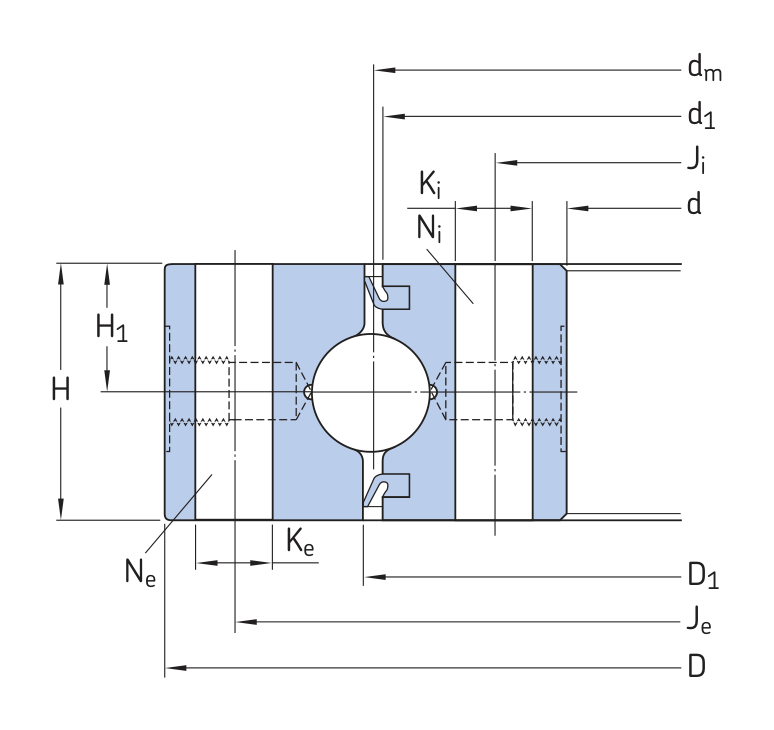

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro della pista di rotolamento (dm)
- 179 mm
- Diametro esterno totale (D)
- 234 mm
- SKF catalogue dimension D1 (D1)
- 180 mm
- Diametro interno totale (d)
- 125 mm
- SKF catalogue dimension d1 (d1)
- 178 mm
- Altezza totale (H)
- 25 mm
- SKF catalogue dimension H1 (H1)
- 12,5 mm
- Massaa (Massaa)
- 6 kg
Montaggio
- Circonferenza bulloni anello esterno (Je)
- 214 mm
- Specifica dei fori di montaggio dell’anello esterno (Ke)
- 11 mm
- Fori di montaggio anello esterno (Ne)
- 24 count
- Circonferenza bulloni anello interno (Ji)
- 144,5 mm
- Specifica dei fori di montaggio dell’anello interno (Ki)
- 11 mm
- Fori di montaggio anello interno (Ni)
- 19 count
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione SKF RKS.900155101001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | RKS.900155101001 |
| Certificato intercambiabile con | SKF RKS.900155101001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | SKF |
| Serie | Sfere speciali · Senza dentatura Serie |
| Modello di riferimento | RKS.900155101001 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Diametro della pista di rotolamento (dm) | 179 mm |
| Diametro esterno totale (D) | 234 mm |
| SKF catalogue dimension D1 (D1) | 180 mm |
| Diametro interno totale (d) | 125 mm |
| SKF catalogue dimension d1 (d1) | 178 mm |
| Altezza totale (H) | 25 mm |
| SKF catalogue dimension H1 (H1) | 12,5 mm |
| Massaa (Massaa) | 6 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (Je) | 214 mm |
| Specifica dei fori di montaggio dell’anello esterno (Ke) | 11 mm |
| Fori di montaggio anello esterno (Ne) | 24 count |
| Circonferenza bulloni anello interno (Ji) | 144,5 mm |
| Specifica dei fori di montaggio dell’anello interno (Ki) | 11 mm |
| Fori di montaggio anello interno (Ni) | 19 count |
| Capacità di carico | |
| Capacità di carico assiale dinamica di base (C) | 80 kN |
| Capacità di carico assiale statica di base (C0) | 280 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

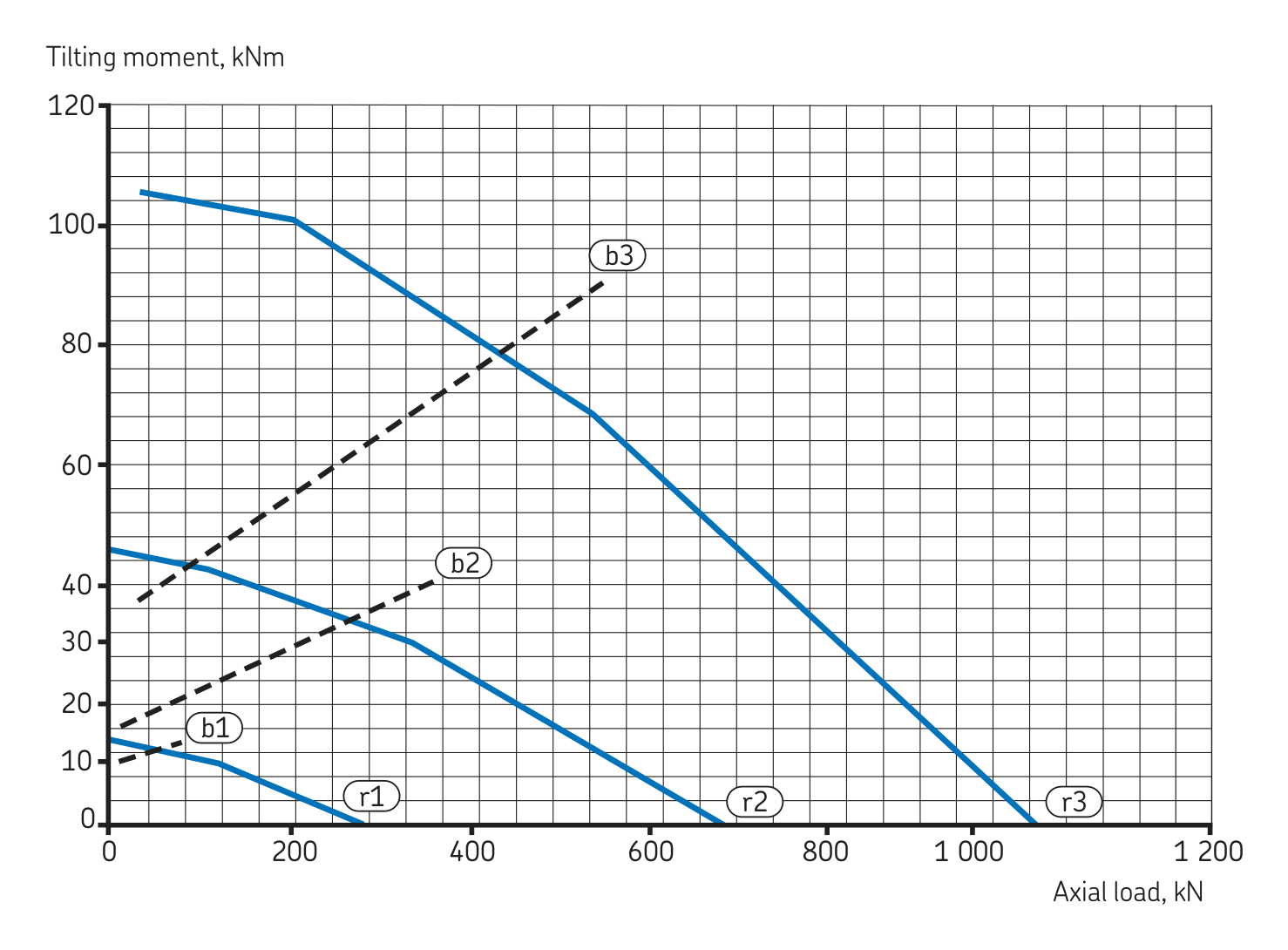

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Sfere speciali · Senza dentatura
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per SKF RKS.900155101001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
