Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

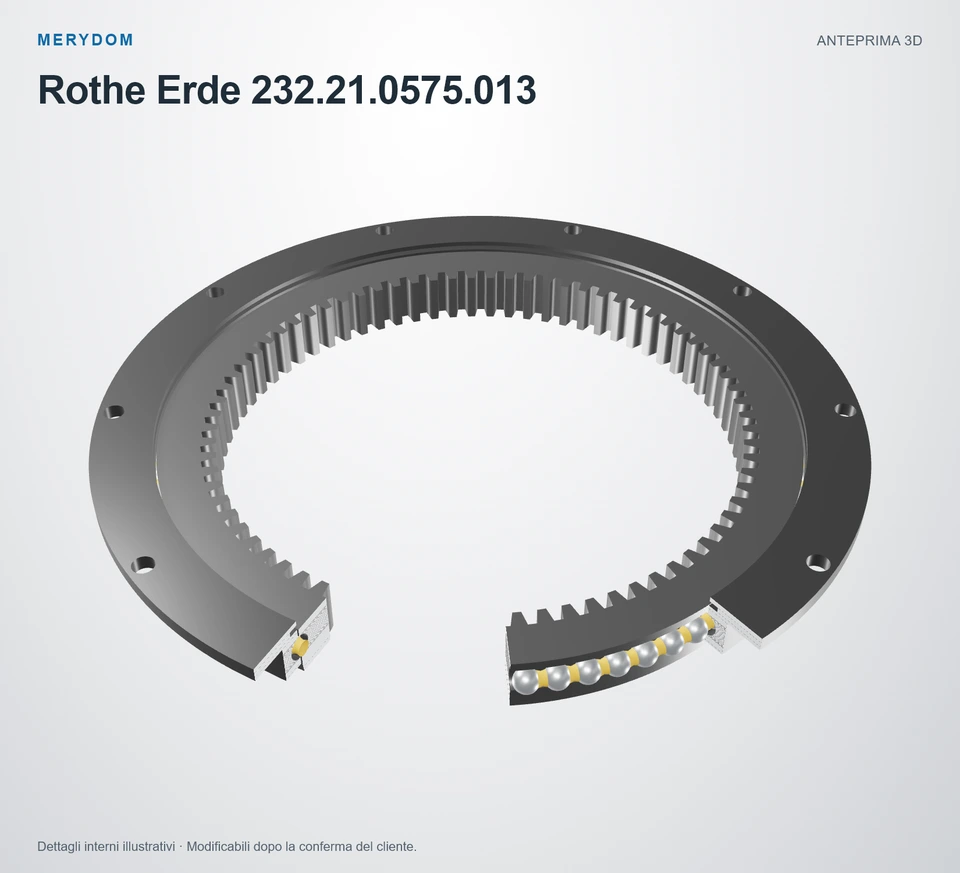

MERYDOM 232.21.0575.013
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con Rothe Erde 232.21.0575.013. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
232.21.0575.013
Verificato da MERYDOMVerifica tecnica · Rev. Rev 1.0Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 232.21.0575.013.
- Overall OD (Do)
- 647 - 0,13 mm
- Overall ID (di)
- 445,2 mm
- Altezza totale
- 56 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 10 / 16 esterno / interno
- Design del cuscinetto
- Profile Bearing
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

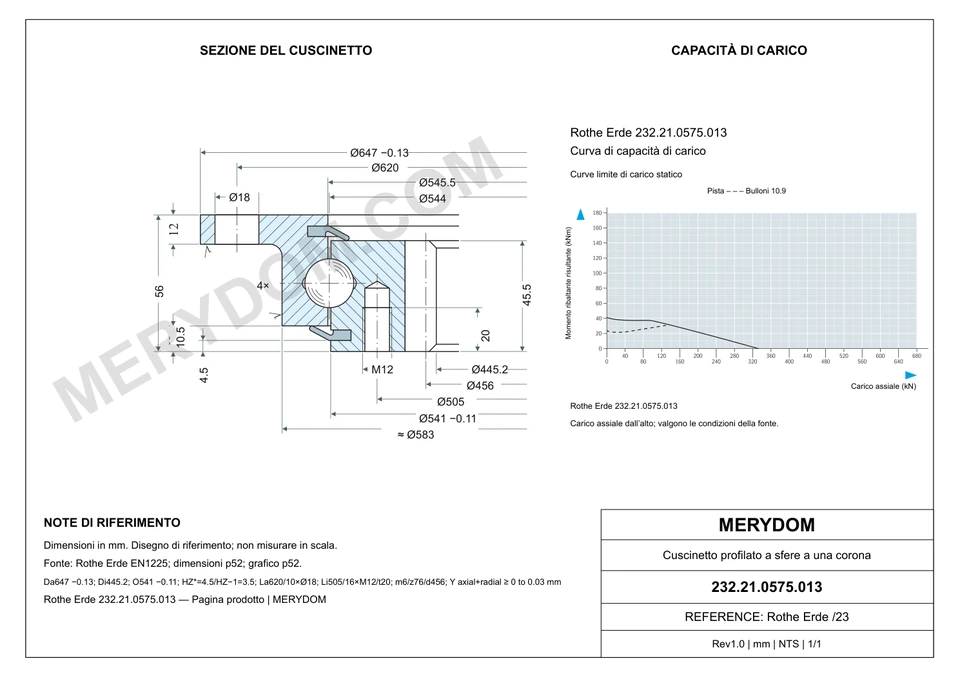

SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. Rev 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 232.21.0575.013 |
| Certificato intercambiabile con | Rothe Erde 232.21.0575.013 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | Rev 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-16 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 23 Serie |
| Modello di riferimento | 232.21.0575.013 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Profile Bearing |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 544 mm |
| Diametro esterno totale (Da) | 647 - 0,13 mm647 mm |
| Diametro interno totale (Di) | 445,2 mm445.2 mm |
| Altezza totale (H) | 56 mm |
| Diametro di catalogo O (O) | 541 - 0,11 mm541 mm |
| Diametro di catalogo U (U) | 545,5 mm545.5 mm |
| Diametro di catalogo C (C) | 583 mm |
| Offset anello inferiore Hu (Hu) | 10,5 mm10.5 mm |
| Peso del gruppo (Weight) | 36,9 kg36.9 kg |
| Intervallo combinato di gioco assiale/radiale (Y_axial_radial) | ≥ 0 to 0,03 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 620 mm |
| Fori di montaggio anello esterno (na) | 10 |
| Diametro fori anello esterno (B_outer) | 18 mm |
| Circonferenza bulloni anello interno (Li) | 505 mm |
| Fori di montaggio anello interno (ni) | 16 |
| Misura nominale del bullone metrico (M) | 12 mm |
| Profondità della filettatura (t) | 20 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 456 mm |
| Modulo della dentatura (m) | 6 mm |
| Numero di denti (z) | 76 |
| Prodotto di correzione altezza testa k·m (k*m) | -0,60 mm-0.6 mm |
| Larghezza minima della dentatura (bmin) | 45,5 mm45.5 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 16,00 kN16 kN |
| Forza circonferenziale ammessa, massima (X2) | 32,00 kN32 kN |
| Altri dati | |
| Numero di ingrassatori (n1) | 4 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-16 da Reparto tecnico MERYDOM.
CAPACITÀ DI CARICO DELLA SERIE

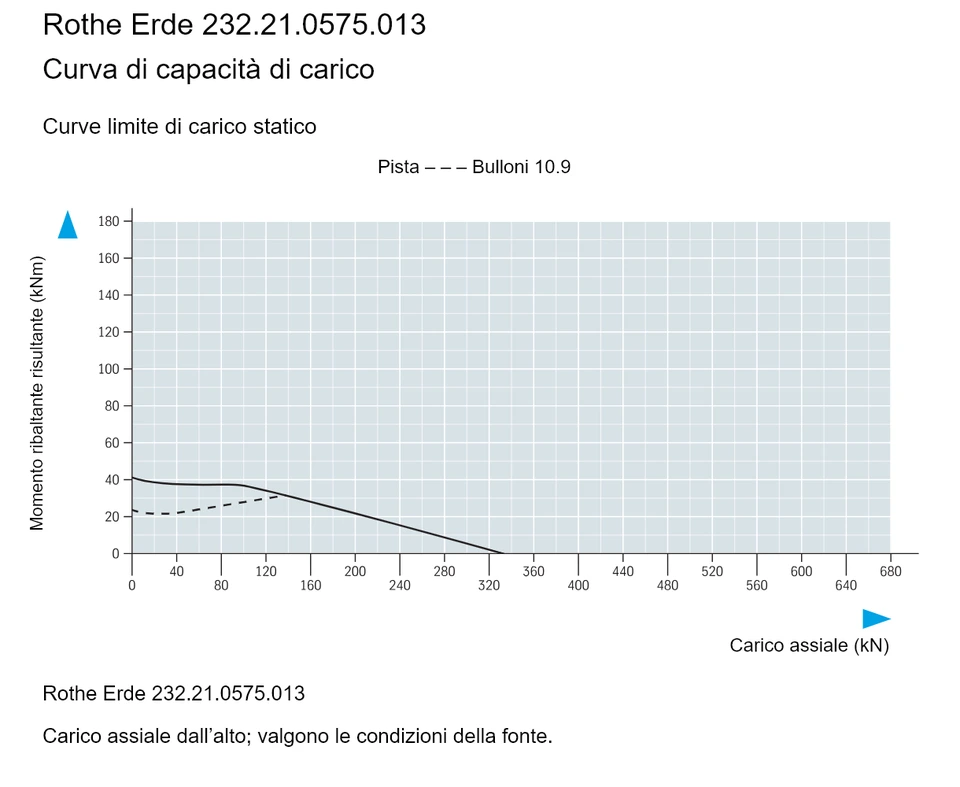

Grafico di carico della serie 23
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
