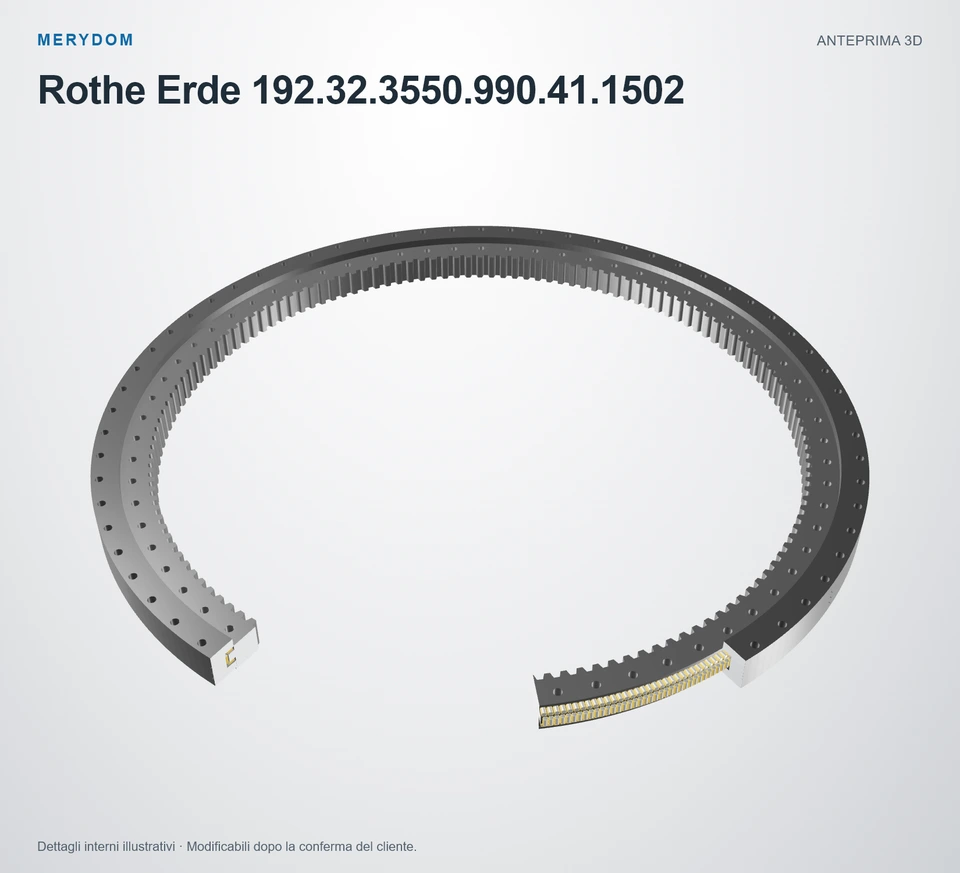

192.32.3550.990.41.1502
Verificato da MERYDOMVerifica tecnica · Rev. Rev 1.0Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 192.32.3550.990.41.1502.
- Overall OD (Do)
- 3768 mm
- Overall ID (di)
- 3190 mm
- Altezza totale
- 181 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 66 / 66 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. Rev 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 192.32.3550.990.41.1502 |
| Certificato intercambiabile con | Rothe Erde 192.32.3550.990.41.1502 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | Rev 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-16 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 19 Serie |
| Modello di riferimento | 192.32.3550.990.41.1502 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 3550 mm3,550 mm |
| Diametro esterno totale (Da) | 3768 mm3,768 mm |
| Diametro interno totale (Di) | 3190 mm3,190 mm |
| Altezza totale (H) | 181 mm |
| Diametro di catalogo O (O) | 3509 mm3,509 mm |
| Diametro di catalogo U (U) | 3520 mm3,520 mm |
| Altezza anello H1 (H1) | 139 mm |
| Altezza anello H2 (H2) | 172 mm |
| Offset anello inferiore Hu (Hu) | 9 mm |
| Offset anello superiore Ho (Ho) | 42 mm |
| Peso del gruppo (Weight) | 3302 kg3,302 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 3690 mm3,690 mm |
| Circonferenza bulloni anello interno (Li) | 3395 mm3,395 mm |
| Numero comune di fori di montaggio (n) | 66 |
| Diametro comune dei fori di montaggio (B) | 39 mm |
| Misura nominale del bullone metrico (M) | 36 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 3212 mm3,212 mm |
| Modulo della dentatura (m) | 22 mm |
| Numero di denti (z) | 146 |
| Prodotto di spostamento del profilo x·m (x*m) | -11,0 mm-11 mm |
| Larghezza minima della dentatura (bmin) | 138 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 264 kN |
| Forza circonferenziale ammessa, massima (X2) | 528 kN |
| Altri dati | |
| Numero di ingrassatori (n1) | 8 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-16 da Reparto tecnico MERYDOM.
CAPACITÀ DI CARICO DELLA SERIE

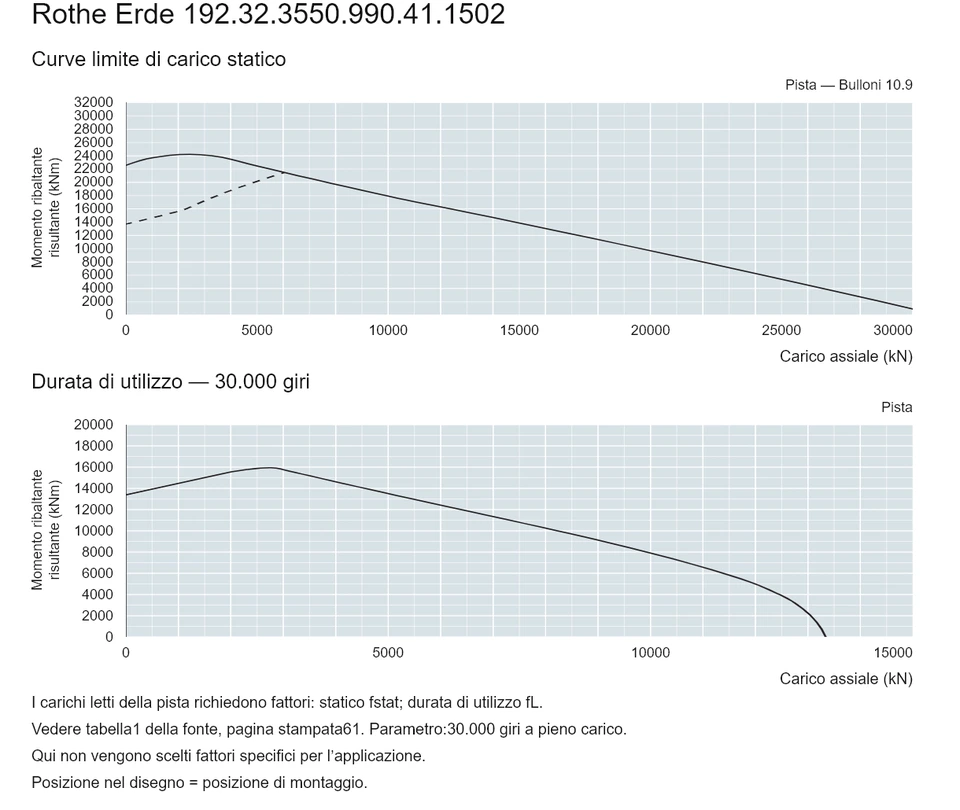

Grafico di carico della serie 19
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
