Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
MERYDOM 191.50.6735.990.41.1502
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con Rothe Erde 191.50.6735.990.41.1502. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
191.50.6735.990.41.1502

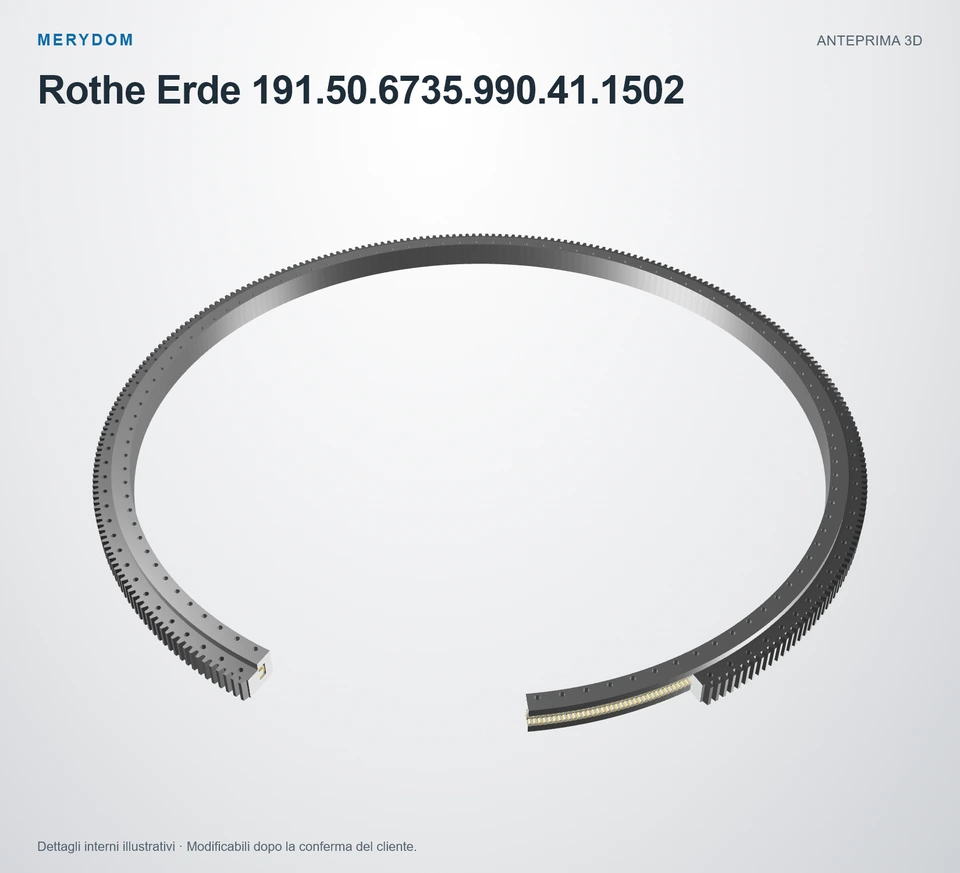

Verificato da MERYDOMVerifica tecnica · Rev. Rev 1.0Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 191.50.6735.990.41.1502.
- Overall OD (Do)
- 7147,2 mm
- Overall ID (di)
- 6470 mm
- Altezza totale
- 268 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 108 / 108 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. Rev 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 191.50.6735.990.41.1502 |
| Certificato intercambiabile con | Rothe Erde 191.50.6735.990.41.1502 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | Rev 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-16 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 19 Serie |
| Modello di riferimento | 191.50.6735.990.41.1502 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 6735 mm6,735 mm |
| Diametro esterno totale (Da) | 7147,2 mm7,147.2 mm |
| Diametro interno totale (Di) | 6470 mm6,470 mm |
| Altezza totale (H) | 268 mm |
| Diametro di catalogo O (O) | 6795 mm6,795 mm |
| Diametro di catalogo U (U) | 6781 mm6,781 mm |
| Altezza anello H1 (H1) | 203 mm |
| Altezza anello H2 (H2) | 258 mm |
| Offset anello inferiore Hu (Hu) | 10 mm |
| Offset anello superiore Ho (Ho) | 65 mm |
| Peso del gruppo (Weight) | 11200 kg11,200 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 6935 mm6,935 mm |
| Circonferenza bulloni anello interno (Li) | 6560 mm6,560 mm |
| Numero comune di fori di montaggio (n) | 108 |
| Diametro comune dei fori di montaggio (B) | 45 mm |
| Misura nominale del bullone metrico (M) | 42 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 7080 mm7,080 mm |
| Modulo della dentatura (m) | 24 mm |
| Numero di denti (z) | 295 |
| Prodotto di spostamento del profilo x·m (x*m) | +12,0 mm12 mm |
| Prodotto di correzione altezza testa k·m (k*m) | -2,4 mm-2.4 mm |
| Larghezza minima della dentatura (bmin) | 202 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 421,57 kN421.57 kN |
| Forza circonferenziale ammessa, massima (X2) | 843,13 kN843.13 kN |
| Altri dati | |
| Numero di ingrassatori (n1) | 18 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-16 da Reparto tecnico MERYDOM.

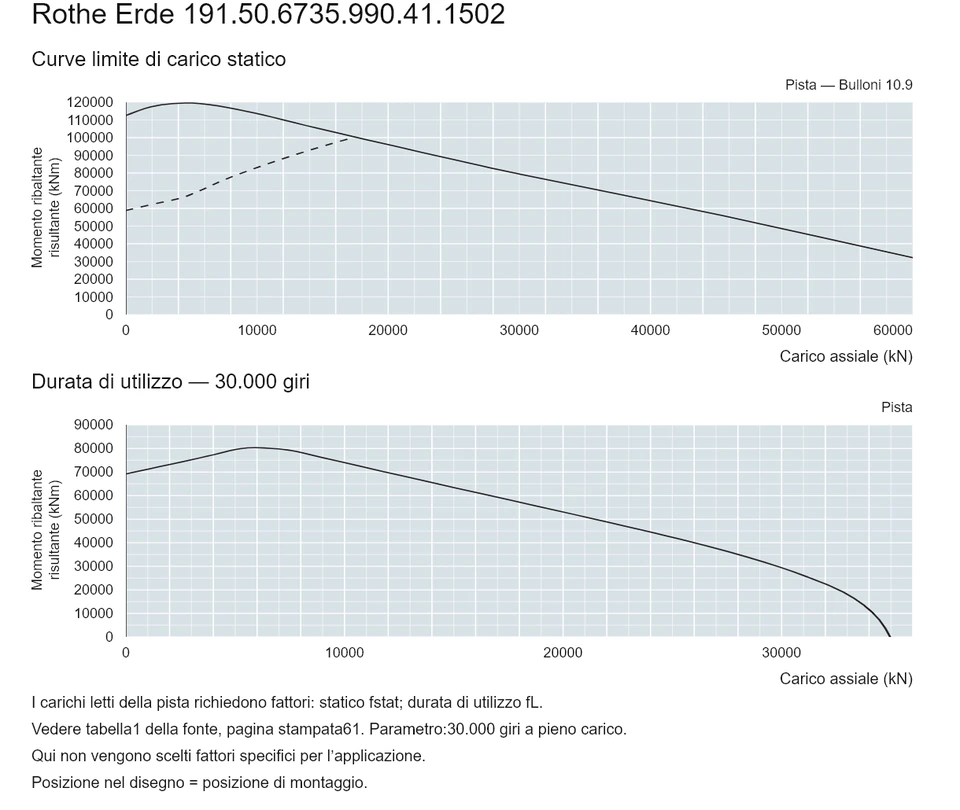

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie 19
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
