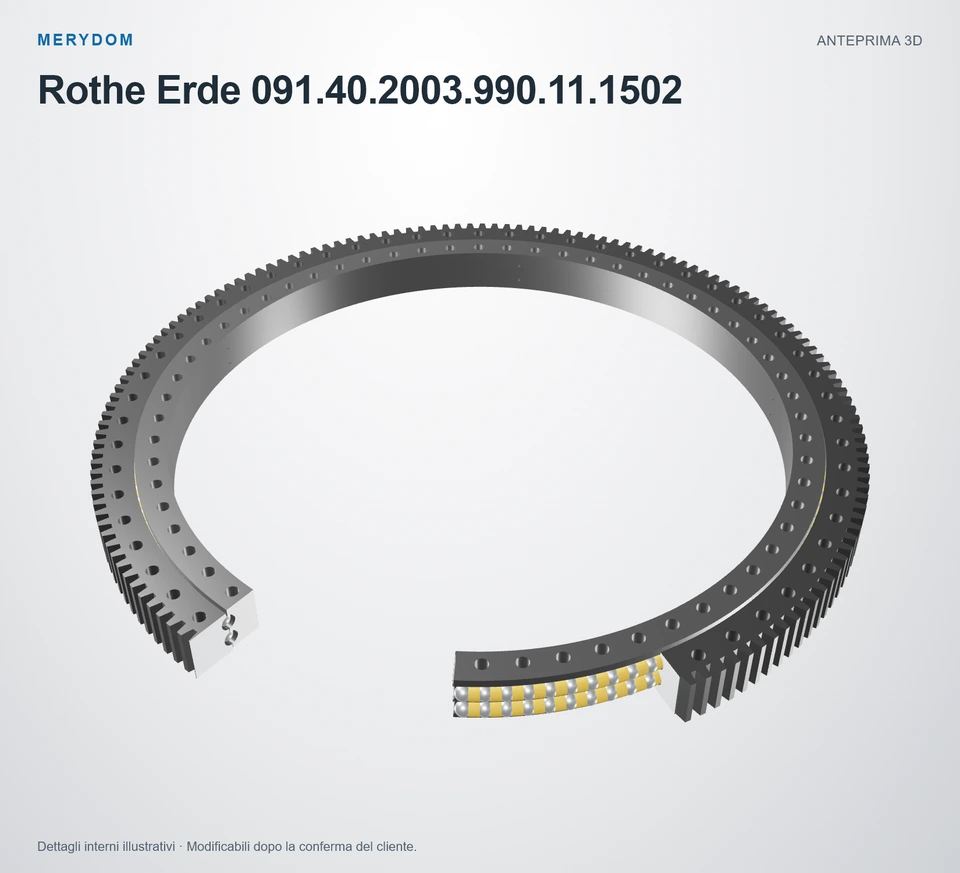

MERYDOM 091.40.2003.990.11.1502
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con Rothe Erde 091.40.2003.990.11.1502. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
091.40.2003.990.11.1502
Verificato da MERYDOMVerifica tecnica · Rev. Rev 1.0Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 091.40.2003.990.11.1502.
- Overall OD (Do)
- 2251,2 mm
- Overall ID (di)
- 1820 mm
- Altezza totale
- 148 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 60 / 60 esterno / interno
- Design del cuscinetto
- Four Point Ball Double Row
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

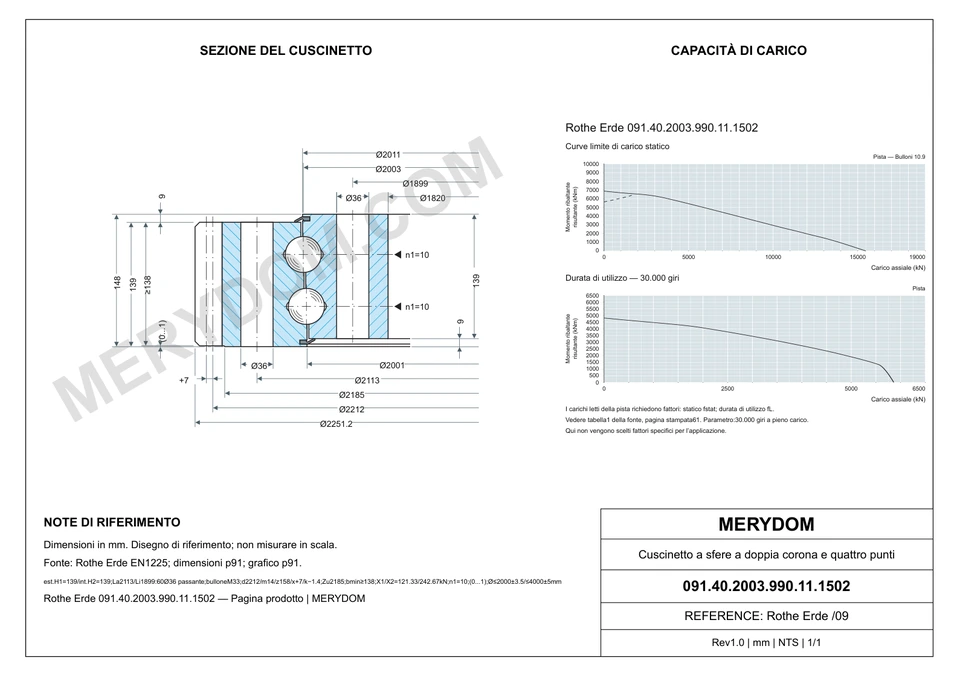

SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. Rev 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 091.40.2003.990.11.1502 |
| Certificato intercambiabile con | Rothe Erde 091.40.2003.990.11.1502 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | Rev 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-16 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 09 Serie |
| Modello di riferimento | 091.40.2003.990.11.1502 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Four Point Ball Double Row |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 2003 mm2,003 mm |
| Diametro esterno totale (Da) | 2251,2 mm2,251.2 mm |
| Diametro interno totale (Di) | 1820 mm1,820 mm |
| Altezza totale (H) | 148 mm |
| Diametro di catalogo O (O) | 2011 mm2,011 mm |
| Diametro di catalogo U (U) | 2001 mm2,001 mm |
| Altezza anello H1 (H1) | 139 mm |
| Altezza anello H2 (H2) | 139 mm |
| Offset anello inferiore Hu (Hu) | 9 mm |
| Offset anello superiore Ho (Ho) | 9 mm |
| Peso del gruppo (Weight) | 1220 kg1,220 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 2113 mm2,113 mm |
| Circonferenza bulloni anello interno (Li) | 1899 mm1,899 mm |
| Numero comune di fori di montaggio (n) | 60 |
| Diametro comune dei fori di montaggio (B) | 36 mm |
| Misura nominale del bullone metrico (M) | 33 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 2212 mm2,212 mm |
| Modulo della dentatura (m) | 14 mm |
| Numero di denti (z) | 158 |
| Prodotto di spostamento del profilo x·m (x*m) | 7 mm |
| Prodotto di correzione altezza testa k·m (k*m) | -1,4 mm-1.4 mm |
| Larghezza minima della dentatura (bmin) | 138 mm |
| Diametro del collo di piede Zu (Zu) | 2185 mm2,185 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 121,33 kN121.33 kN |
| Forza circonferenziale ammessa, massima (X2) | 242,67 kN242.67 kN |
| Altri dati | |
| Numero di ingrassatori (n1) | 10 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-16 da Reparto tecnico MERYDOM.
CAPACITÀ DI CARICO DELLA SERIE

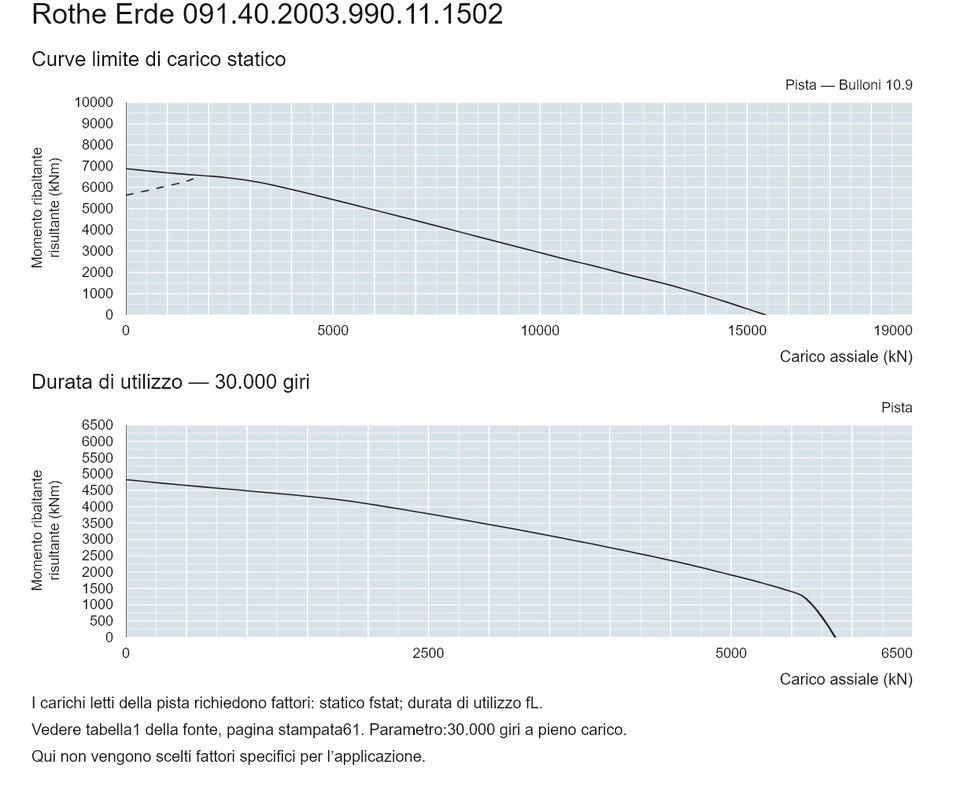

Grafico di carico della serie 09
