Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
MERYDOM 060.25.1255.500.11.1503
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con Rothe Erde 060.25.1255.500.11.1503. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
060.25.1255.500.11.1503
Verificato da MERYDOMVerifica tecnica · Rev. Rev 1.0Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 060.25.1255.500.11.1503.
- Overall OD (Do)
- 1355 mm
- Overall ID (di)
- 1155 mm
- Altezza totale
- 63 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 42 / 42 esterno / interno
- Design del cuscinetto
- Four Point Ball Single Row
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. Rev 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 060.25.1255.500.11.1503 |
| Certificato intercambiabile con | Rothe Erde 060.25.1255.500.11.1503 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | Rev 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-16 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 06 Serie |
| Modello di riferimento | 060.25.1255.500.11.1503 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Four Point Ball Single Row |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 1255 mm1,255 mm |
| Diametro esterno totale (Da) | 1355 mm1,355 mm |
| Diametro interno totale (Di) | 1155 mm1,155 mm |
| Altezza totale (H) | 63 mm |
| Diametro di catalogo O (O) | 1256 mm1,256 mm |
| Diametro di catalogo U (U) | 1254 mm1,254 mm |
| Altezza anello H1 (H1) | 54 mm |
| Altezza anello H2 (H2) | 54 mm |
| Offset anello inferiore Hu (Hu) | 9 mm |
| Offset anello superiore Ho (Ho) | 9 mm |
| Diametro del risalto di centraggio Da* (Da_star) | 1353 - 0,31 mm1,353 mm |
| Diametro del risalto di centraggio Di* (Di_star) | 1157 + 0,26 mm1,157 mm |
| Peso del gruppo (Weight) | 148 kg |
| Gioco assiale del cuscinetto (Y_axial) | ≤ 0,36 mm0.36 mm |
| Gioco radiale del cuscinetto (Y_radial) | ≤ 0,30 mm0.3 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 1315 mm1,315 mm |
| Circonferenza bulloni anello interno (Li) | 1195 mm1,195 mm |
| Numero comune di fori di montaggio (n) | 42 |
| Diametro comune dei fori di montaggio (B) | 22 mm |
| Misura nominale del bullone metrico (M) | 20 mm |
| Altri dati | |
| Numero di ingrassatori (n1) | 6 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-16 da Reparto tecnico MERYDOM.
CAPACITÀ DI CARICO DELLA SERIE

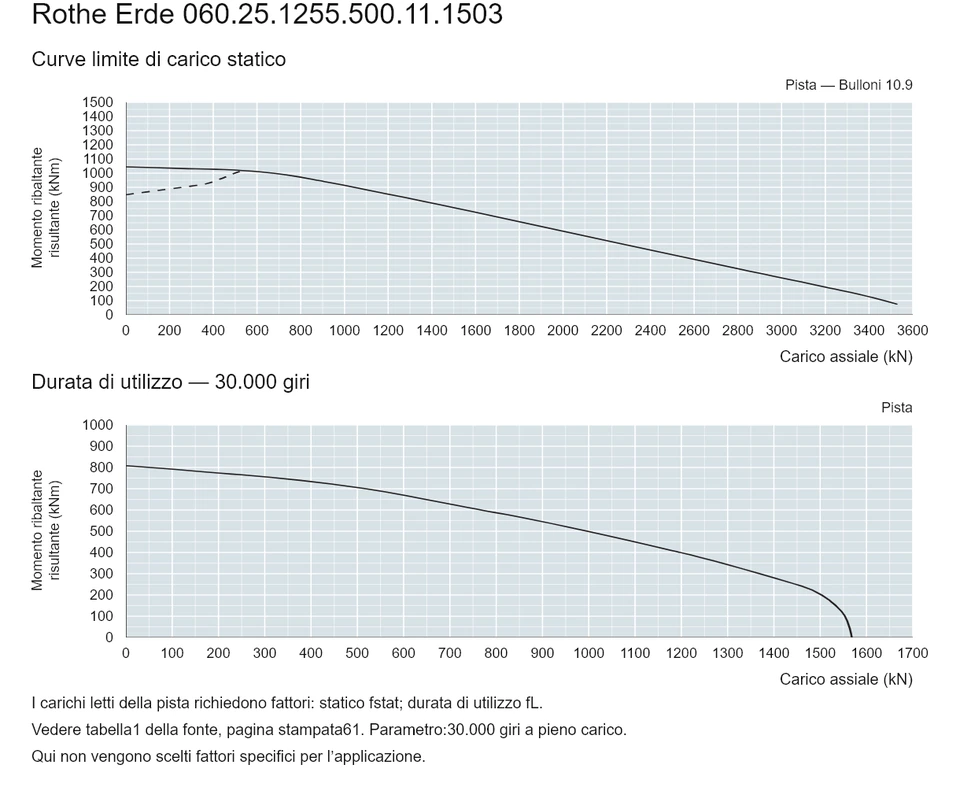

Grafico di carico della serie 06
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
