Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

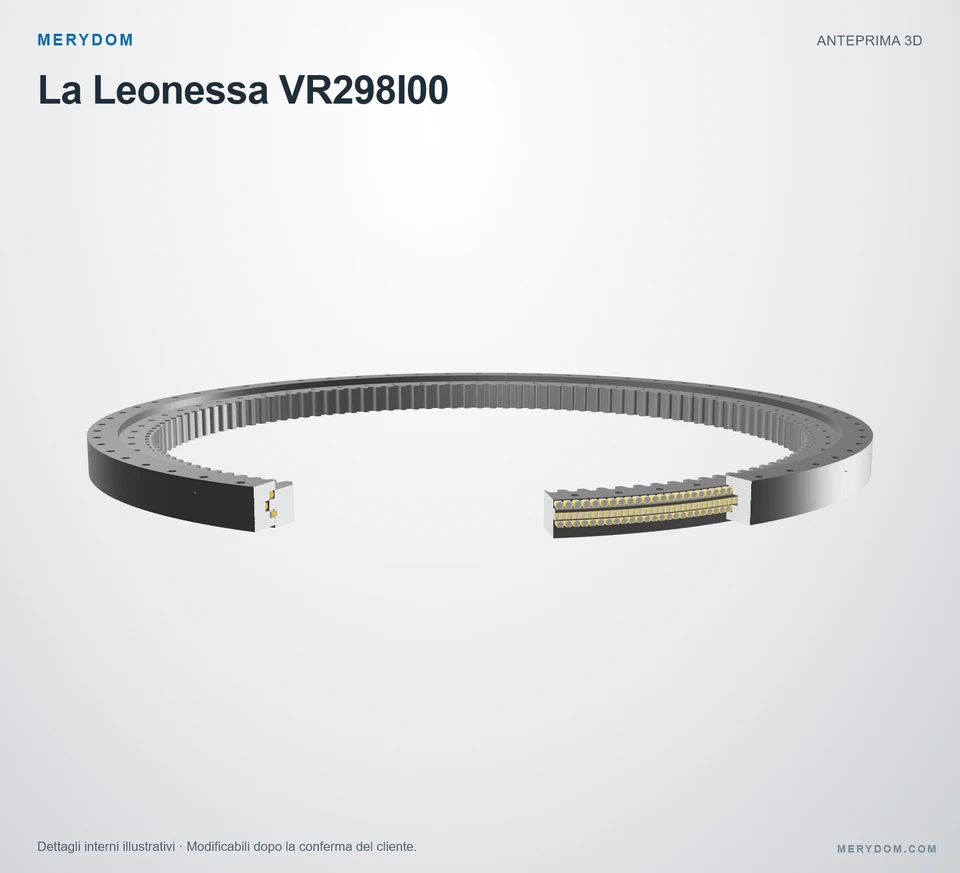

Cuscinetto di rotazione sostitutivo per La Leonessa VR298I00
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa VR298I00. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: La Leonessa VR298I00. Serie: Vri-25. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VR298I00
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa VR298I00.
- Overall OD (Do)
- 2981 mm
- Overall ID (di)
- 2504.0 mm
- Altezza totale
- 147 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 60 / 60 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

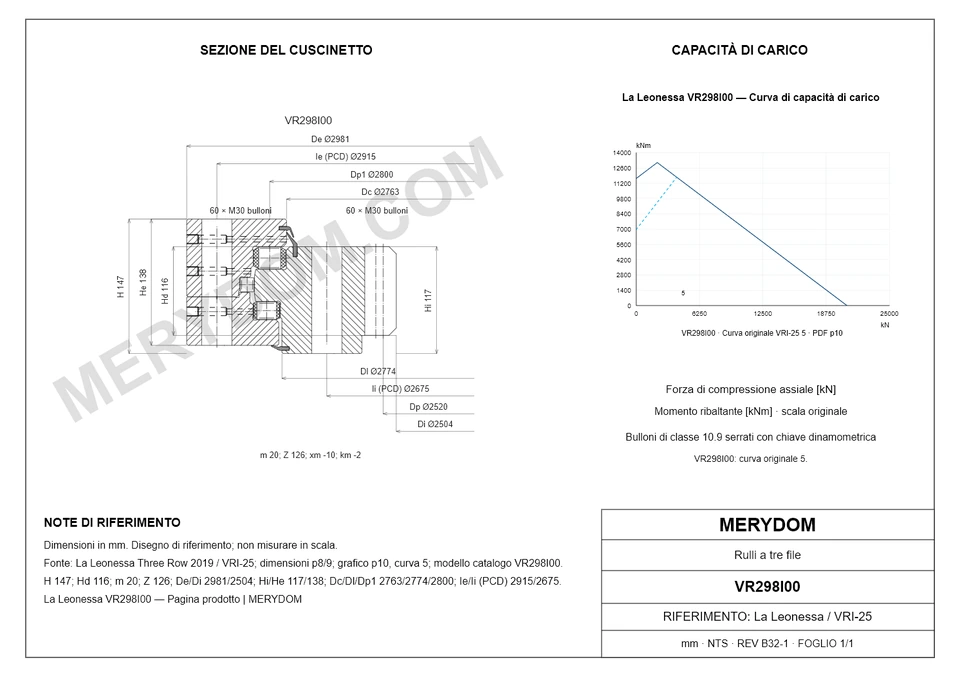

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (P)
- 1.695 kg
- Diametro esterno totale (De)
- 2.981 mm
- Diametro interno totale (Di)
- 2.504 mm
- Altezza totale (H)
- 147 mm
- Dim Dc (DC)
- 2.763 mm
- Dim Dl (Dl)
- 2.774 mm
- Dim Hi (Hi)
- 117 mm
- Dim He (He)
- 138 mm
Montaggio
- Circonferenza bulloni anello esterno (Ie)
- 2.915 mm
- Fori di montaggio anello esterno (ne)
- 60
- Specifica dei fori di montaggio dell’anello esterno (Me)
- M30
- Circonferenza bulloni anello interno (Ii)
- 2.675 mm
- Fori di montaggio anello interno (ni)
- 60
- Specifica dei fori di montaggio dell’anello interno (Mi)
- M30
Dentatura
- Diametro primitivo dentatura (Dp)
- 2.520 mm
- Modulo della dentatura (m)
- 20 mm
- Numero di denti (Z)
- 126
- Prodotto di spostamento del profilo x*m (xm)
- -10 mm
- Quota dentatura da catalogo Liebherr k*m (km)
- -2 mm
- Dentatura Tooth Height (Hd)
- 116 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione La Leonessa VR298I00
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VR298I00 |
| Certificato intercambiabile con | La Leonessa VR298I00 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | La Leonessa |
| Serie | Vri-25 Serie |
| Modello di riferimento | VR298I00 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Massaa (P) | 1.695 kg |
| Diametro esterno totale (De) | 2.981 mm |
| Diametro interno totale (Di) | 2.504 mm |
| Altezza totale (H) | 147 mm |
| Dim Dc (DC) | 2.763 mm |
| Dim Dl (Dl) | 2.774 mm |
| Dim Hi (Hi) | 117 mm |
| Dim He (He) | 138 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (Ie) | 2.915 mm |
| Fori di montaggio anello esterno (ne) | 60 |
| Specifica dei fori di montaggio dell’anello esterno (Me) | M30 |
| Circonferenza bulloni anello interno (Ii) | 2.675 mm |
| Fori di montaggio anello interno (ni) | 60 |
| Specifica dei fori di montaggio dell’anello interno (Mi) | M30 |
| Dentatura | |
| Diametro primitivo dentatura (Dp) | 2.520 mm |
| Modulo della dentatura (m) | 20 mm |
| Numero di denti (Z) | 126 |
| Prodotto di spostamento del profilo x*m (xm) | -10 mm |
| Quota dentatura da catalogo Liebherr k*m (km) | -2 mm |
| Dentatura Tooth Height (Hd) | 116 mm |
| Capacità di carico | |
| Forza normale sul dente (Fnom) | 205 kN |
| Forza massima sul dente (Fmax) | 410 kN |
| Altri dati | |
| Raceway Pitch Diameter (Dp1) | 2.800 mm |
| Lubrication Zerk Count (N) | 8 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

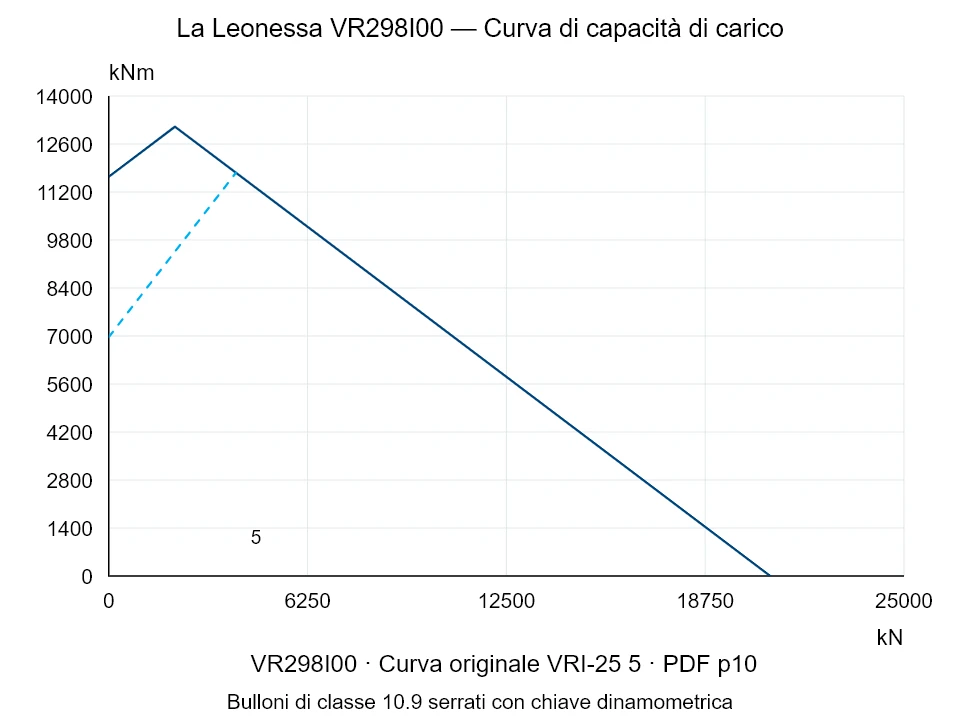

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Vri-25
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per La Leonessa VR298I00
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VR298I00.
