Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

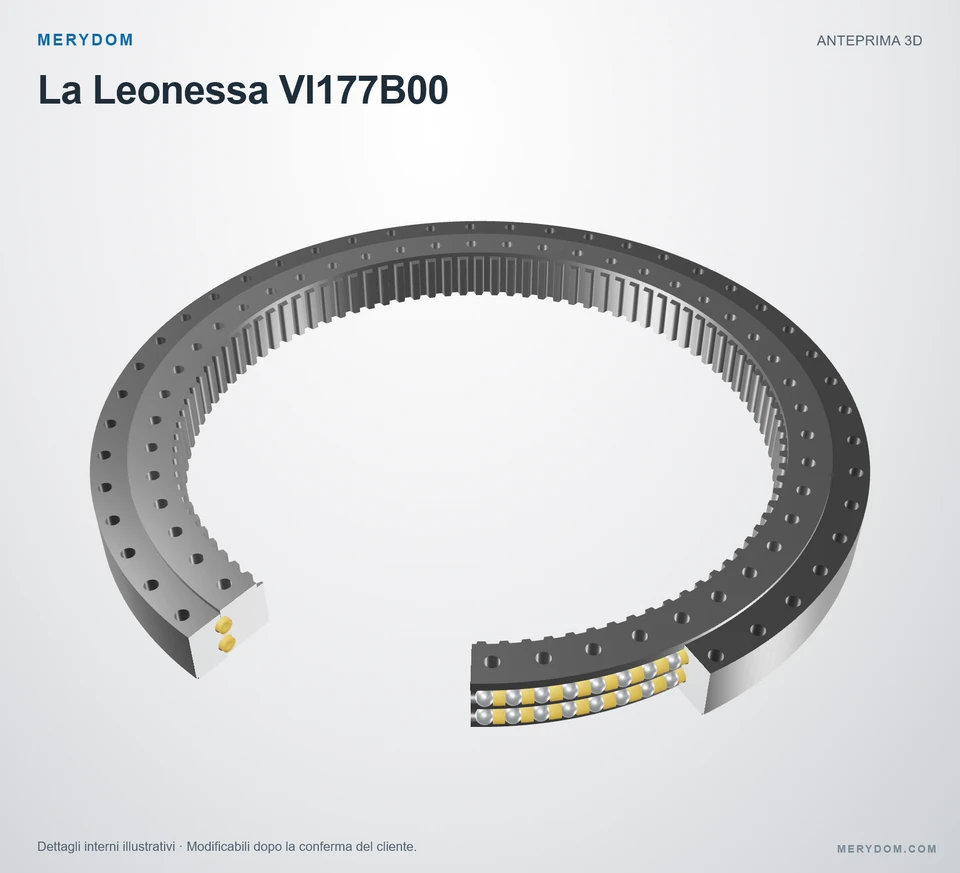

Cuscinetto di rotazione sostitutivo per La Leonessa VI177B00
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa VI177B00. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: La Leonessa VI177B00. Serie: 2si. Struttura del cuscinetto: Cuscinetto a sfere a due corone. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VI177B00
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa VI177B00.
- Overall OD (Do)
- 1.770,0 mm
- Overall ID (di)
- 1.375,0 mm
- Altezza totale
- 135,0 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 48 / 48 esterno / interno
- Design del cuscinetto
- Cuscinetto a sfere a due corone
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

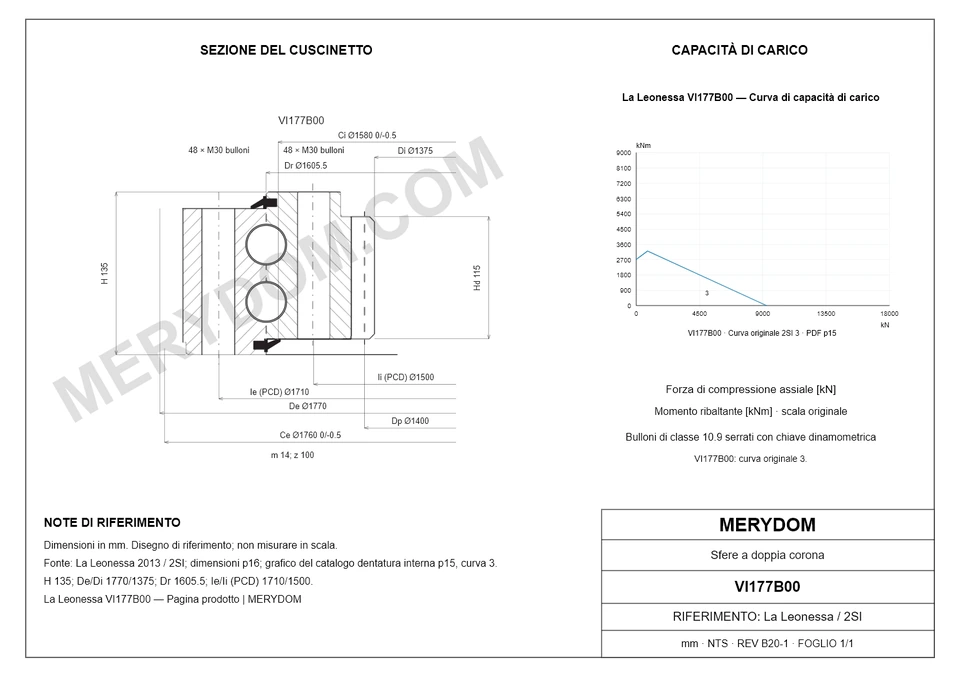

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (P)
- 758 kg
- Diametro esterno totale (De)
- 1.770 mm
- Diametro interno totale (Di)
- 1.375 mm
- Altezza totale (H)
- 135 mm
- Dim Dr (Dr)
- 1.605,5 mm
- Dim Centering External (Ce)
- 1.760 0/-0,5 mm
- Dim Centering Internal (Ci)
- 1.580 0/-0,5 mm
Montaggio
- Circonferenza bulloni anello esterno (Ie)
- 1.710 mm
- Fori di montaggio anello esterno (ne)
- 48
- Specifica dei fori di montaggio dell’anello esterno (Me)
- M30
- Circonferenza bulloni anello interno (Ii)
- 1.500 mm
- Fori di montaggio anello interno (ni)
- 48
- Specifica dei fori di montaggio dell’anello interno (Mi)
- M30
Dentatura
- Modulo della dentatura (m)
- 14 mm
- Numero di denti (z)
- 100
- Quota dentatura da catalogo Liebherr k*m (km)
- 1,5 mm
- Diametro primitivo dentatura (Dp)
- 1.400 mm
- Dentatura Tooth Height (Hd)
- 115 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione La Leonessa VI177B00
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VI177B00 |
| Certificato intercambiabile con | La Leonessa VI177B00 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | La Leonessa |
| Serie | 2si Serie |
| Modello di riferimento | VI177B00 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Cuscinetto a sfere a due corone |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Massaa (P) | 758 kg |
| Diametro esterno totale (De) | 1.770 mm |
| Diametro interno totale (Di) | 1.375 mm |
| Altezza totale (H) | 135 mm |
| Dim Dr (Dr) | 1.605,5 mm |
| Dim Centering External (Ce) | 1.760 0/-0,5 mm |
| Dim Centering Internal (Ci) | 1.580 0/-0,5 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (Ie) | 1.710 mm |
| Fori di montaggio anello esterno (ne) | 48 |
| Specifica dei fori di montaggio dell’anello esterno (Me) | M30 |
| Circonferenza bulloni anello interno (Ii) | 1.500 mm |
| Fori di montaggio anello interno (ni) | 48 |
| Specifica dei fori di montaggio dell’anello interno (Mi) | M30 |
| Dentatura | |
| Modulo della dentatura (m) | 14 mm |
| Numero di denti (z) | 100 |
| Quota dentatura da catalogo Liebherr k*m (km) | 1,5 mm |
| Diametro primitivo dentatura (Dp) | 1.400 mm |
| Dentatura Tooth Height (Hd) | 115 mm |
| Capacità di carico | |
| Capacità di carico assiale statica di base (C0a) | 9.280 kN |
| Static tilting moment rating (M0r) | 3.542 kNm |
| Forza normale sul dente (Fnom) | 185 kN |
| Forza massima sul dente (Fmax) | 370 kN |
| Altri dati | |
| Pattern (Schema) | B |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

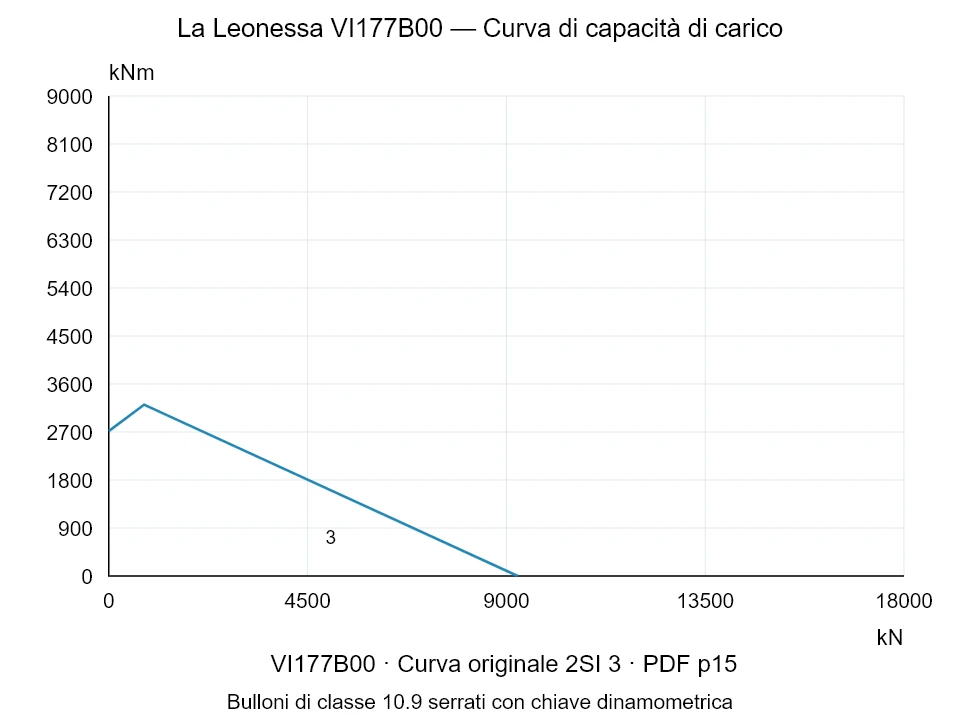

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie 2si
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per La Leonessa VI177B00
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
