Cuscinetto di rotazione sostitutivo per La Leonessa VI097B06
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa VI097B06. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: La Leonessa VI097B06. Serie: 2si. Struttura del cuscinetto: Cuscinetto a sfere a due corone. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VI097B06
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa VI097B06.
- Overall OD (Do)
- 976,0 mm
- Overall ID (di)
- 786,0 mm
- Altezza totale
- 97,0 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 36 / 36 esterno / interno
- Design del cuscinetto
- Cuscinetto a sfere a due corone
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (P)
- 152 kg
- Diametro esterno totale (De)
- 976 mm
- Diametro interno totale (Di)
- 786 mm
- Altezza totale (H)
- 97 mm
- Dim Dr (Dr)
- 897 mm
Montaggio
- Circonferenza bulloni anello esterno (Ie)
- 944 mm
- Fori di montaggio anello esterno (ne)
- 36
- Specifica dei fori di montaggio dell’anello esterno (Me)
- M16
- Circonferenza bulloni anello interno (Ii)
- 850 mm
- Fori di montaggio anello interno (ni)
- 36
- Specifica dei fori di montaggio dell’anello interno (Mi)
- M16
Dentatura
- Modulo della dentatura (m)
- 8 mm
- Numero di denti (z)
- 100
- Quota dentatura da catalogo Liebherr k*m (km)
- 1 mm
- Diametro primitivo dentatura (Dp)
- 800 mm
- Dentatura Tooth Height (Hd)
- 80 mm

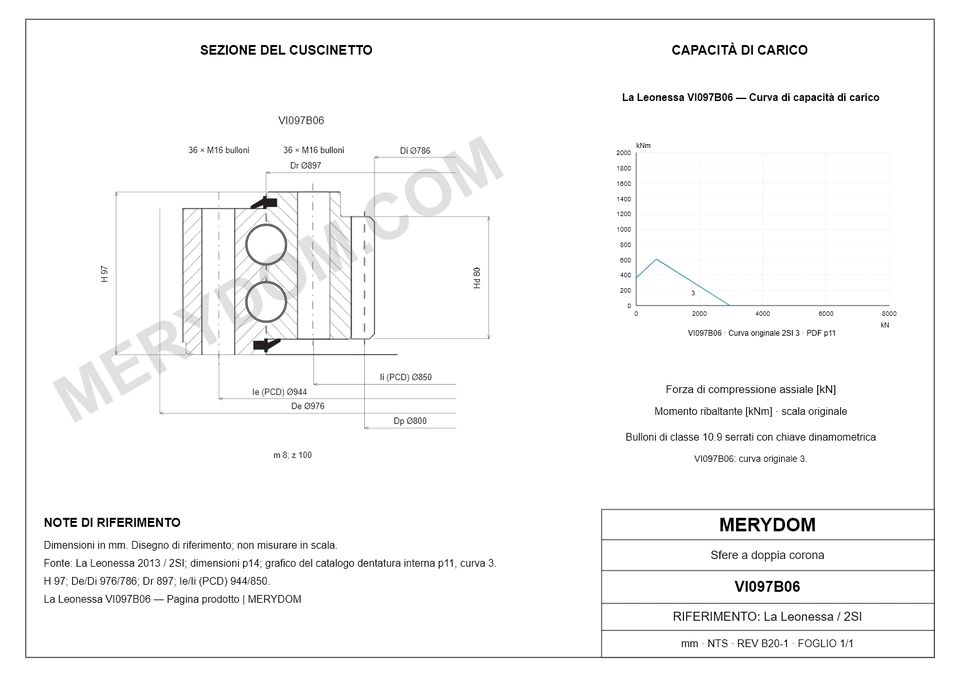

SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione La Leonessa VI097B06
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VI097B06 |
| Certificato intercambiabile con | La Leonessa VI097B06 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | La Leonessa |
| Serie | 2si Serie |
| Modello di riferimento | VI097B06 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Cuscinetto a sfere a due corone |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Massaa (P) | 152 kg |
| Diametro esterno totale (De) | 976 mm |
| Diametro interno totale (Di) | 786 mm |
| Altezza totale (H) | 97 mm |
| Dim Dr (Dr) | 897 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (Ie) | 944 mm |
| Fori di montaggio anello esterno (ne) | 36 |
| Specifica dei fori di montaggio dell’anello esterno (Me) | M16 |
| Circonferenza bulloni anello interno (Ii) | 850 mm |
| Fori di montaggio anello interno (ni) | 36 |
| Specifica dei fori di montaggio dell’anello interno (Mi) | M16 |
| Dentatura | |
| Modulo della dentatura (m) | 8 mm |
| Numero di denti (z) | 100 |
| Quota dentatura da catalogo Liebherr k*m (km) | 1 mm |
| Diametro primitivo dentatura (Dp) | 800 mm |
| Dentatura Tooth Height (Hd) | 80 mm |
| Capacità di carico | |
| Capacità di carico assiale statica di base (C0a) | 2.980 kN |
| Static tilting moment rating (M0r) | 770 kNm |
| Forza normale sul dente (Fnom) | 56 kN |
| Forza massima sul dente (Fmax) | 112 kN |
| Altri dati | |
| Pattern (Schema) | B |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

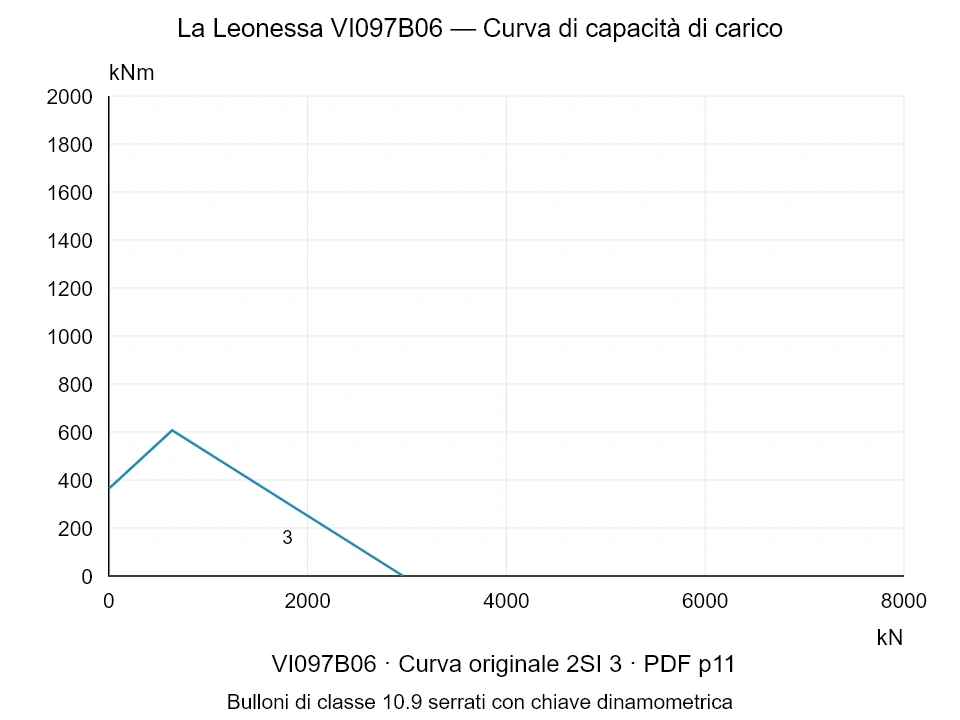

Grafico di carico della serie 2si
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per La Leonessa VI097B06
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
