Cuscinetto di rotazione sostitutivo per La Leonessa V40E029
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa V40E029. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: La Leonessa V40E029. Serie: 1re. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica

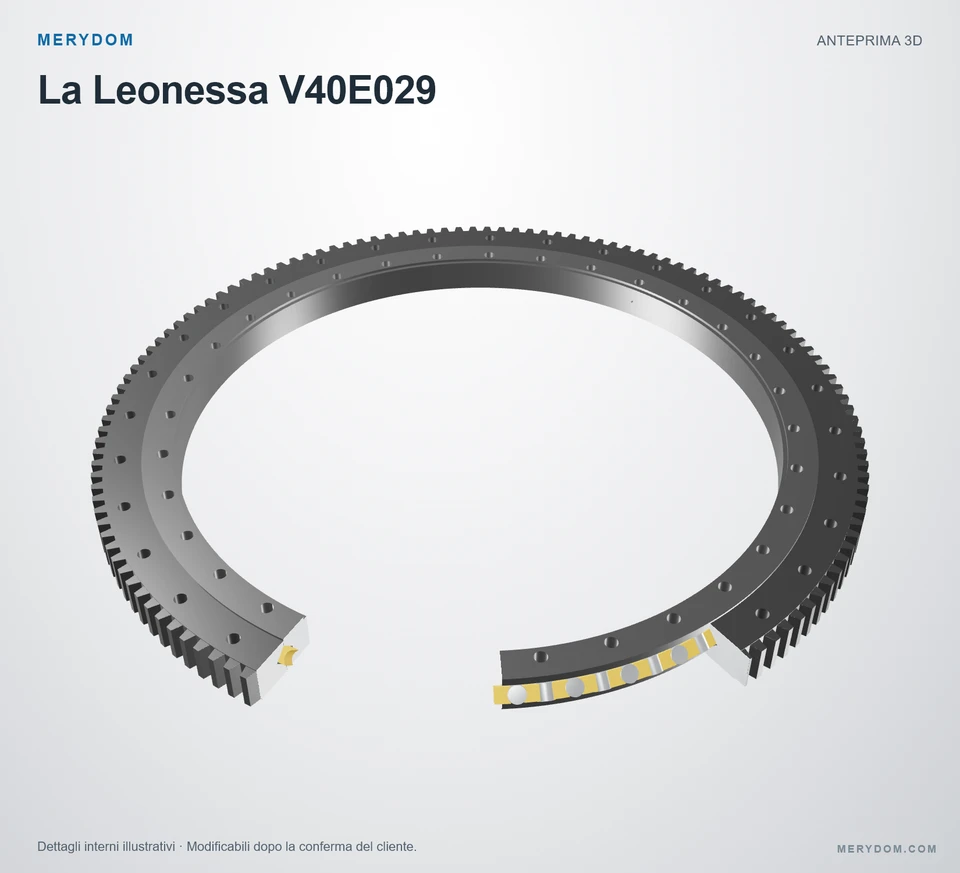

V40E029
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con La Leonessa V40E029.
- Overall OD (Do)
- 1.943,2 mm
- Overall ID (di)
- 1.529,0 mm
- Altezza totale
- 100,0 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 32 / 32 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

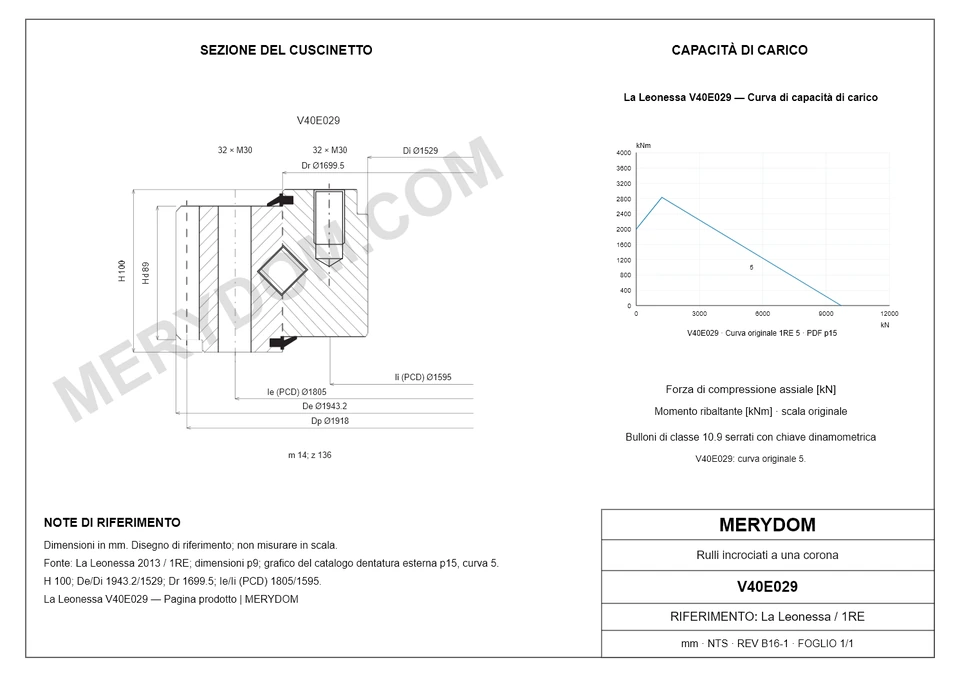

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (P)
- 692 kg
- Diametro esterno totale (De)
- 1.943,2 mm
- Diametro interno totale (Di)
- 1.529 mm
- Altezza totale (H)
- 100 mm
- Dim Dr (Dr)
- 1.699,5 mm
Montaggio
- Circonferenza bulloni anello esterno (Ie)
- 1.805 mm
- Fori di montaggio anello esterno (ne)
- 32
- Specifica dei fori di montaggio dell’anello esterno (Me)
- M30
- Circonferenza bulloni anello interno (Ii)
- 1.595 mm
- Fori di montaggio anello interno (ni)
- 32
- Specifica dei fori di montaggio dell’anello interno (Mi)
- M30
Dentatura
- Modulo della dentatura (m)
- 14 mm
- Numero di denti (z)
- 136
- Prodotto di spostamento del profilo x*m (xm)
- 7 mm
- Quota dentatura da catalogo Liebherr k*m (km)
- 1,4 mm
- Diametro primitivo dentatura (Dp)
- 1.918 mm
- Dentatura Tooth Height (Hd)
- 89 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione La Leonessa V40E029
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | V40E029 |
| Certificato intercambiabile con | La Leonessa V40E029 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | La Leonessa |
| Serie | 1re Serie |
| Modello di riferimento | V40E029 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Massaa (P) | 692 kg |
| Diametro esterno totale (De) | 1.943,2 mm |
| Diametro interno totale (Di) | 1.529 mm |
| Altezza totale (H) | 100 mm |
| Dim Dr (Dr) | 1.699,5 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (Ie) | 1.805 mm |
| Fori di montaggio anello esterno (ne) | 32 |
| Specifica dei fori di montaggio dell’anello esterno (Me) | M30 |
| Circonferenza bulloni anello interno (Ii) | 1.595 mm |
| Fori di montaggio anello interno (ni) | 32 |
| Specifica dei fori di montaggio dell’anello interno (Mi) | M30 |
| Dentatura | |
| Modulo della dentatura (m) | 14 mm |
| Numero di denti (z) | 136 |
| Prodotto di spostamento del profilo x*m (xm) | 7 mm |
| Quota dentatura da catalogo Liebherr k*m (km) | 1,4 mm |
| Diametro primitivo dentatura (Dp) | 1.918 mm |
| Dentatura Tooth Height (Hd) | 89 mm |
| Capacità di carico | |
| Capacità di carico assiale statica di base (C0a) | 9.550 kN |
| Static tilting moment rating (M0r) | 3.294 kNm |
| Forza normale sul dente (Fnom) | 145 kN |
| Forza massima sul dente (Fmax) | 290 kN |
| Altri dati | |
| Pattern (Schema) | A |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

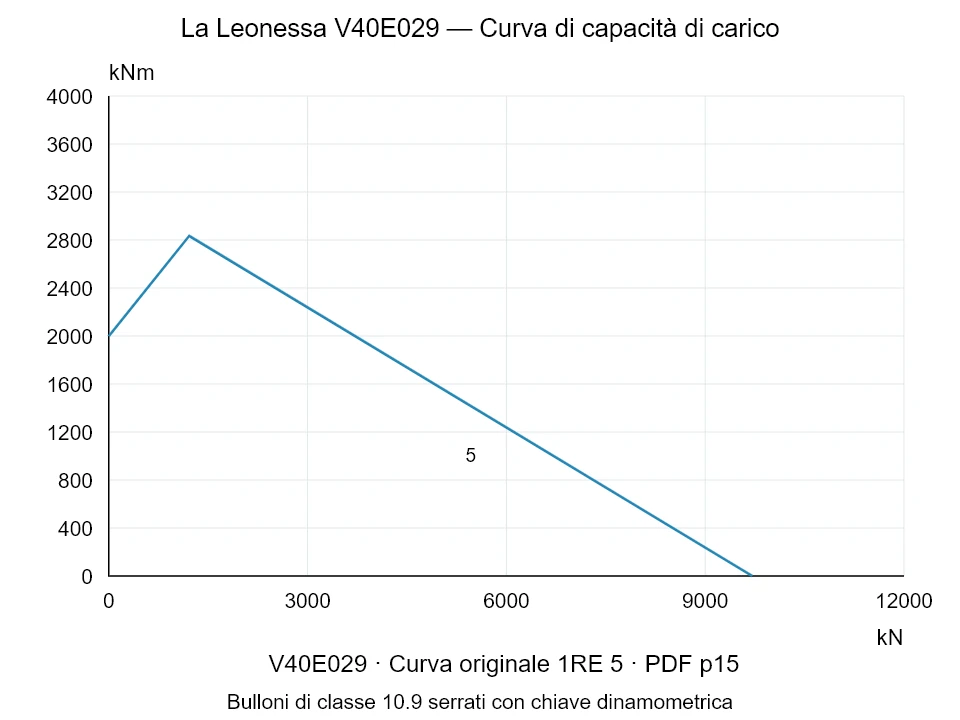

Grafico di carico della serie 1re
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per La Leonessa V40E029
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
