MERYDOM · Sostituzione certificata in fabbrica

Cuscinetto di rotazione sostitutivo per Kaydon MTO-050

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTO-050. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon MTO-050. Serie: Mt. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Senza dentatura.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

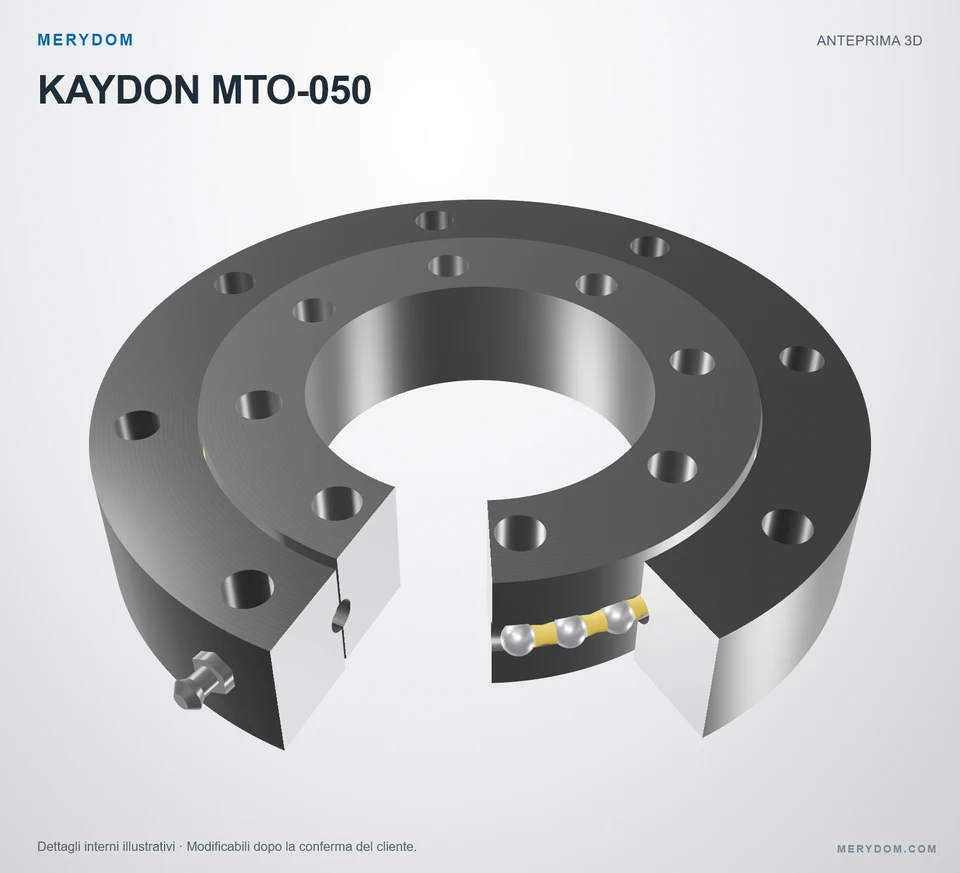

KAYDON MTO-050 — anteprima del modello 3D
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

MTO-050

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTO-050.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
4.331 in
Overall ID (di)
1.968 in
Altezza totale
0.787 in
Configurazione dentatura
Senza dentatura
Fori di fissaggio
8 / 8 esterno / interno
Design del cuscinetto
Sfere a quattro punti di contatto
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

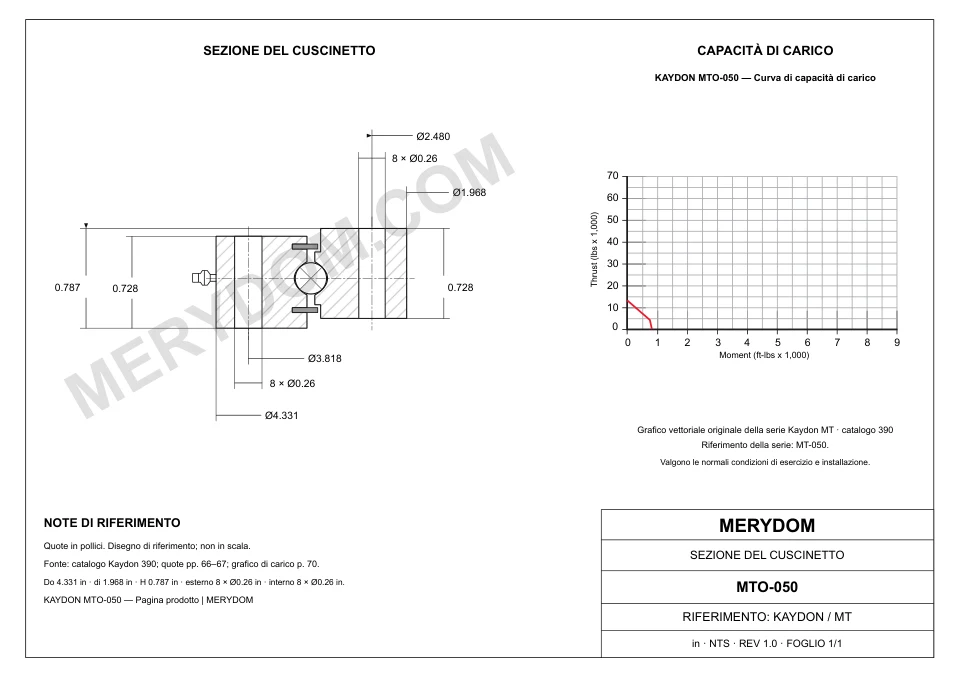

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
4.331 incirca 110,01 mm
Diametro interno totale (di)
1.968 incirca 49,99 mm
Altezza totale (H)
0.787 incirca 19,99 mm
Peso del gruppo (G)
2 lbcirca 0,907 kg
Altezza dell’anello interno (Hi)
0.728 incirca 18,49 mm
Altezza dell’anello esterno (Ho)
0.728 incirca 18,49 mm

Montaggio

Circonferenza bulloni anello esterno (Lo)
3.818 incirca 96,98 mm
Circonferenza bulloni anello interno (Li)
2.480 incirca 63 mm
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon MTO-050

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOMMTO-050
Certificato intercambiabile conKaydon MTO-050
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieMt Serie
Modello di riferimentoMTO-050
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoSfere a quattro punti di contatto
Configurazione dentaturaSenza dentatura
Dimensioni
Diametro esterno totale (Do)4.331 incirca 110,01 mm
Diametro interno totale (di)1.968 incirca 49,99 mm
Altezza totale (H)0.787 incirca 19,99 mm
Altezza dell’anello interno (Hi)0.728 incirca 18,49 mm
Altezza dell’anello esterno (Ho)0.728 incirca 18,49 mm
Circonferenza bulloni anello esterno (Lo)3.818 incirca 96,98 mm
Circonferenza bulloni anello interno (Li)2.480 incirca 63 mm
Peso del gruppo (G)2 lbcirca 0,907 kg
Capacità di carico
Capacità di carico a momento (Crm)675 ft·lbfcirca 915,18 N·m
Montaggio
Fori bulloni anello esterno (no)8 fori · 0.26
Fori bulloni anello interno (ni)8 fori · 0.26
Dentatura
Dentatura integraleNon applicabile
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

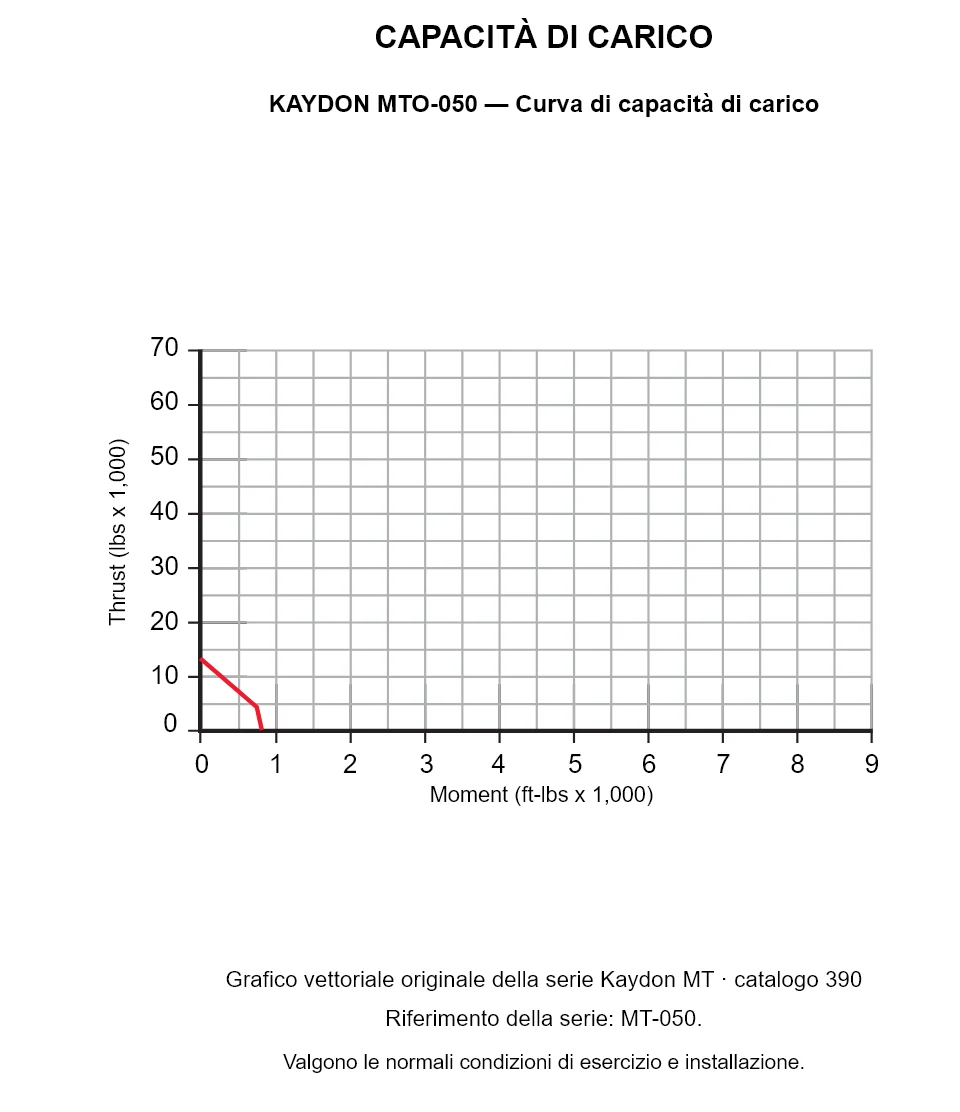

KAYDON MTO-050 — Curva di capacità di carico

KAYDON MTO-050 — Curva di capacità di carico

KAYDON MTO-050 — Curva di capacità di carico. Riferimento della serie: MT-050. Valgono le normali condizioni di esercizio e installazione.

KAYDON MTO-050 — Curva di capacità di carico. Riferimento della serie: MT-050. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon MTO-050

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
