Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
Cuscinetto di rotazione sostitutivo per Kaydon 16390001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16390001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16390001. Serie: Xt. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16390001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16390001.
- Overall OD (Do)
- 40.880 in
- Overall ID (di)
- 30.560 in
- Altezza totale
- 3.380 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 40 / 40 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

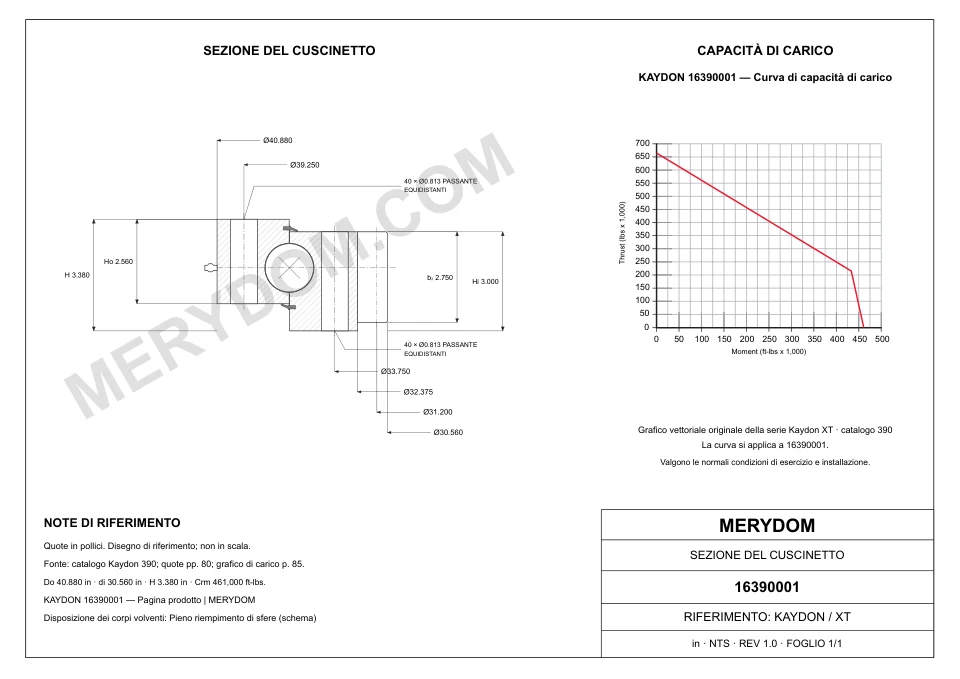

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 40.880 incirca 1.038,4 mm
- Diametro interno totale (di)
- 30.560 incirca 776,2 mm
- Diametro interno corpo anello interno (dr)
- 32.375 incirca 822,33 mm
- Altezza totale (H)
- 3.380 incirca 85,9 mm
- Peso del gruppo (G)
- 375 lbcirca 170,097 kg
- Altezza dell’anello interno (Hi)
- 3.000 incirca 76 mm
- Altezza dell’anello esterno (Ho)
- 2.560 incirca 65 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 39.250 incirca 997 mm
- Circonferenza bulloni anello interno (Li)
- 33.750 incirca 857,3 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 31.200 incirca 792 mm
- Passo diametrale (Pd)
- 2,5
- Numero di denti (z2)
- 78
- Catalogue gear face width (b2)
- 2.750 incirca 69,9 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16390001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16390001 |
| Certificato intercambiabile con | Kaydon 16390001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Xt Serie |
| Modello di riferimento | 16390001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 40.880 incirca 1.038,4 mm |
| Diametro interno totale (di) | 30.560 incirca 776,2 mm |
| Altezza totale (H) | 3.380 incirca 85,9 mm |
| Altezza dell’anello interno (Hi) | 3.000 incirca 76 mm |
| Altezza dell’anello esterno (Ho) | 2.560 incirca 65 mm |
| Diametro interno corpo anello interno (dr) | 32.375 incirca 822,33 mm |
| Circonferenza bulloni anello esterno (Lo) | 39.250 incirca 997 mm |
| Circonferenza bulloni anello interno (Li) | 33.750 incirca 857,3 mm |
| Diametro primitivo dentatura (D2) | 31.200 incirca 792 mm |
| Peso del gruppo (G) | 375 lbcirca 170,097 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 20230 lbfcirca 89,99 kN |
| Capacità di carico a momento (Crm) | 461000 ft·lbfcirca 625,03 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 40 fori · 0.813 |
| Fori bulloni anello interno (ni) | 40 fori · 0.813 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 2.5 DP |
| Modulo equivalente (derived reference only) (m) | 10.16 mm |
| Numero di denti (z2) | 78 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

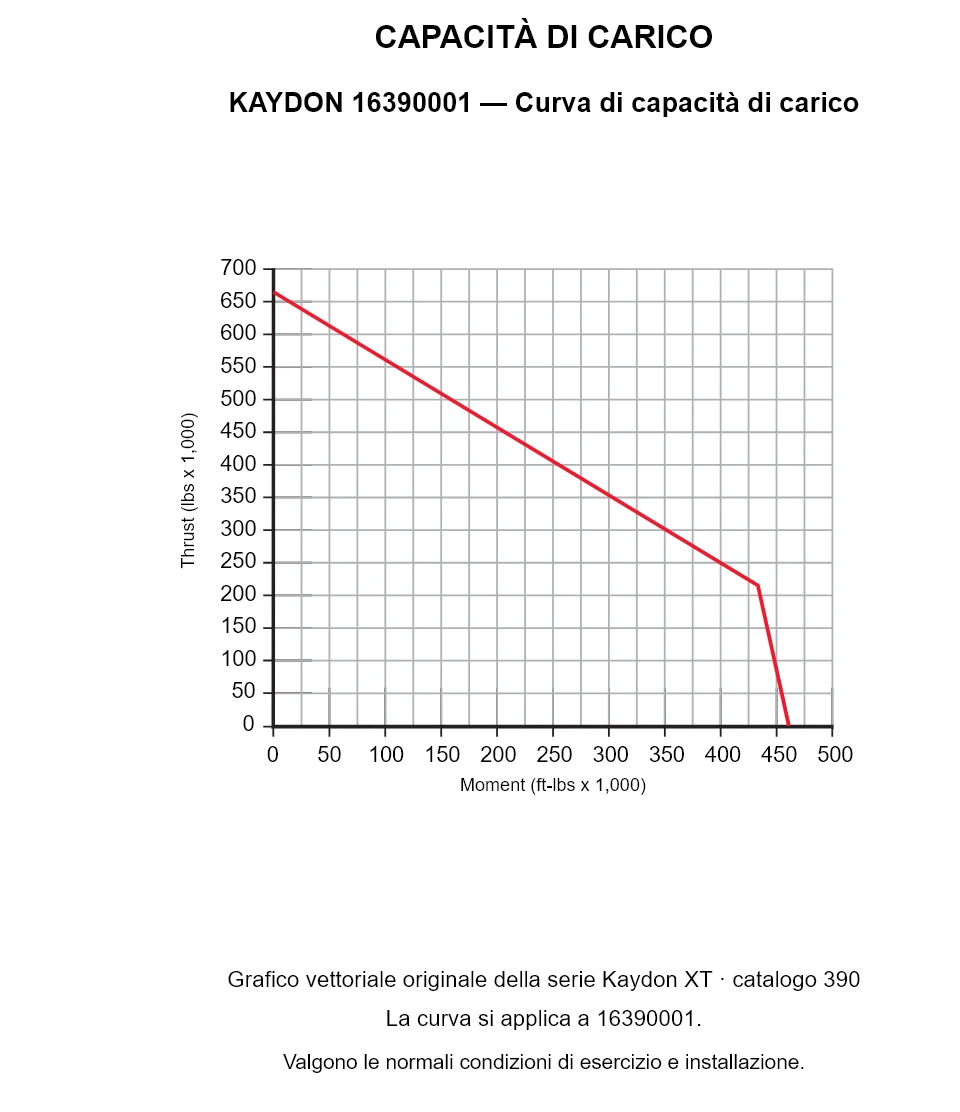

KAYDON 16390001 — Curva di capacità di carico
KAYDON 16390001 — Curva di capacità di carico
KAYDON 16390001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16390001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
