Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
MERYDOM 16317001
Verificato in fabbrica da MERYDOM per l’intercambiabilità con Kaydon 16317001. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16317001

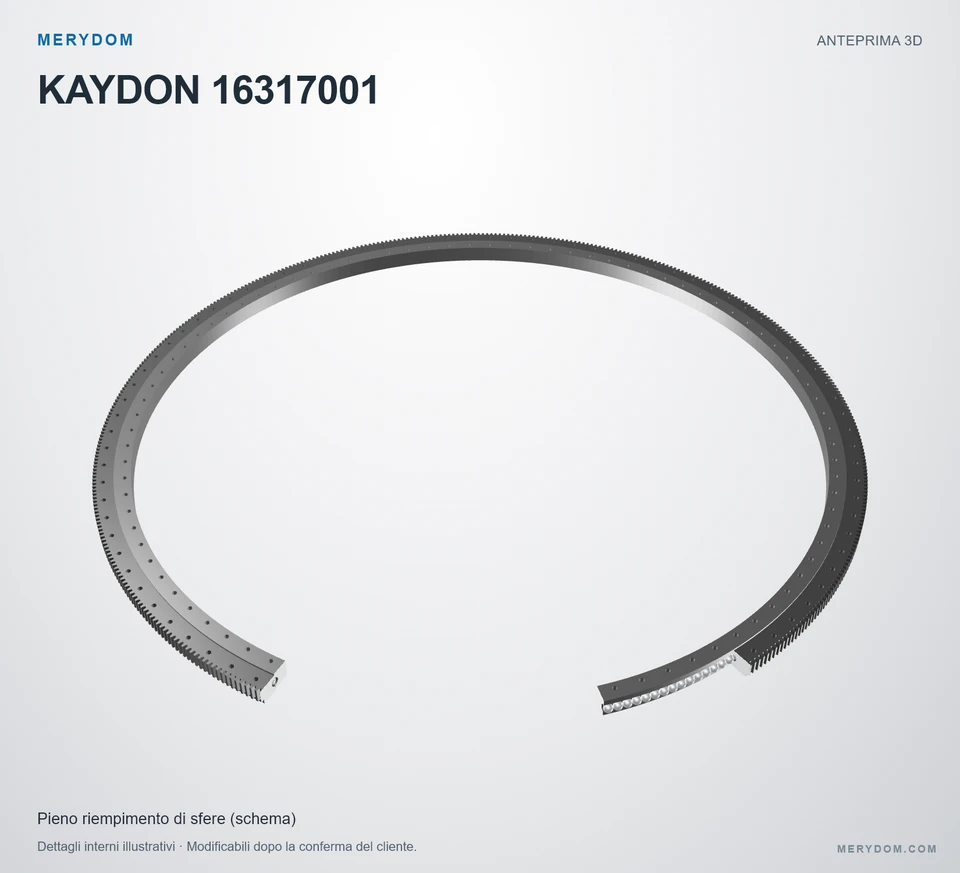

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16317001.
Verificato da MERYDOMVerifica tecnica · Rev. 1.0- Overall OD (Do)
- 218.268 in
- Overall ID (di)
- 197.244 in
- Altezza totale
- 5.512 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 90 / 90 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16317001 |
| Certificato intercambiabile con | Kaydon 16317001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-15 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | XT Serie |
| Modello di riferimento | 16317001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |

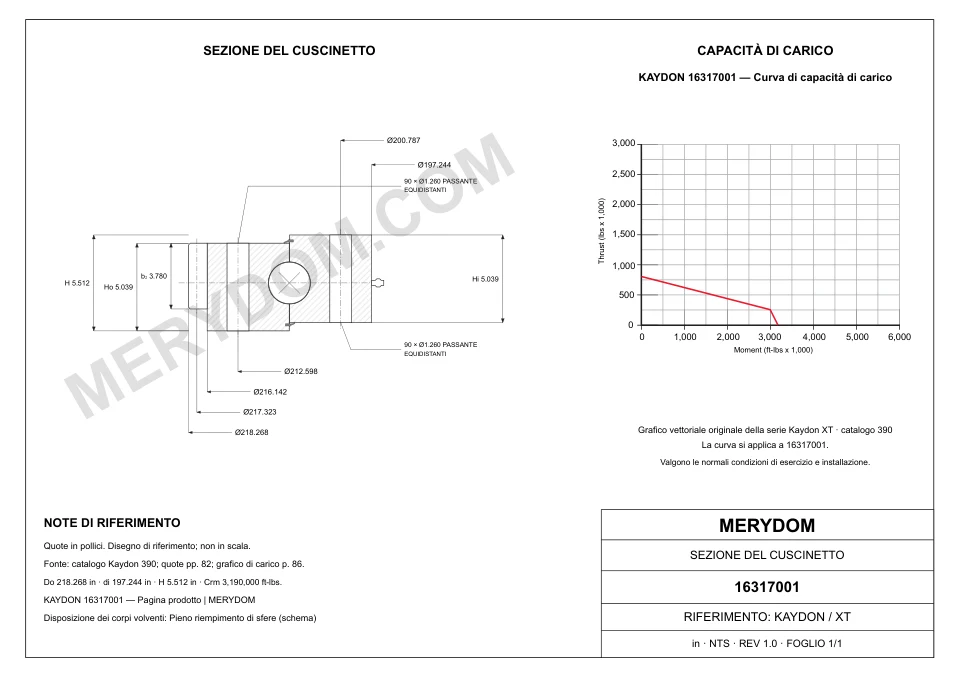

| Dimensioni | |
| Diametro esterno totale (Do) | 218.268 in5,544.007 mm |
| Diametro interno totale (di) | 197.244 in5,009.998 mm |
| Altezza totale (H) | 5.512 in140.005 mm |
| Diametro esterno corpo anello esterno (Dr) | 216.142 in5,490.007 mm |
| Circonferenza bulloni anello esterno (Lo) | 212.598 in5,399.989 mm |
| Circonferenza bulloni anello interno (Li) | 200.787 in5,099.99 mm |
| Diametro primitivo dentatura (D2) | 217.323 in5,520.004 mm |
| Assembly weight (G) | 8700 lb3,946.254 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 31100 lbf138,339.692 N |
| Capacità di carico a momento (Crm) | 3190000 in3,190,000 |
| Montaggio | |
| Fori bulloni anello esterno (no) | 90 fori · 1.260 |
| Fori bulloni anello interno (ni) | 90 fori · 1.260 |
| Dentatura | |
| Sistema di passo | MODULE |
| Passo diametrale (Pd) | DP |
| Modulo equivalente (m) | 12 mm |
| Numero di denti (z2) | 460 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-15 da Reparto tecnico MERYDOM.

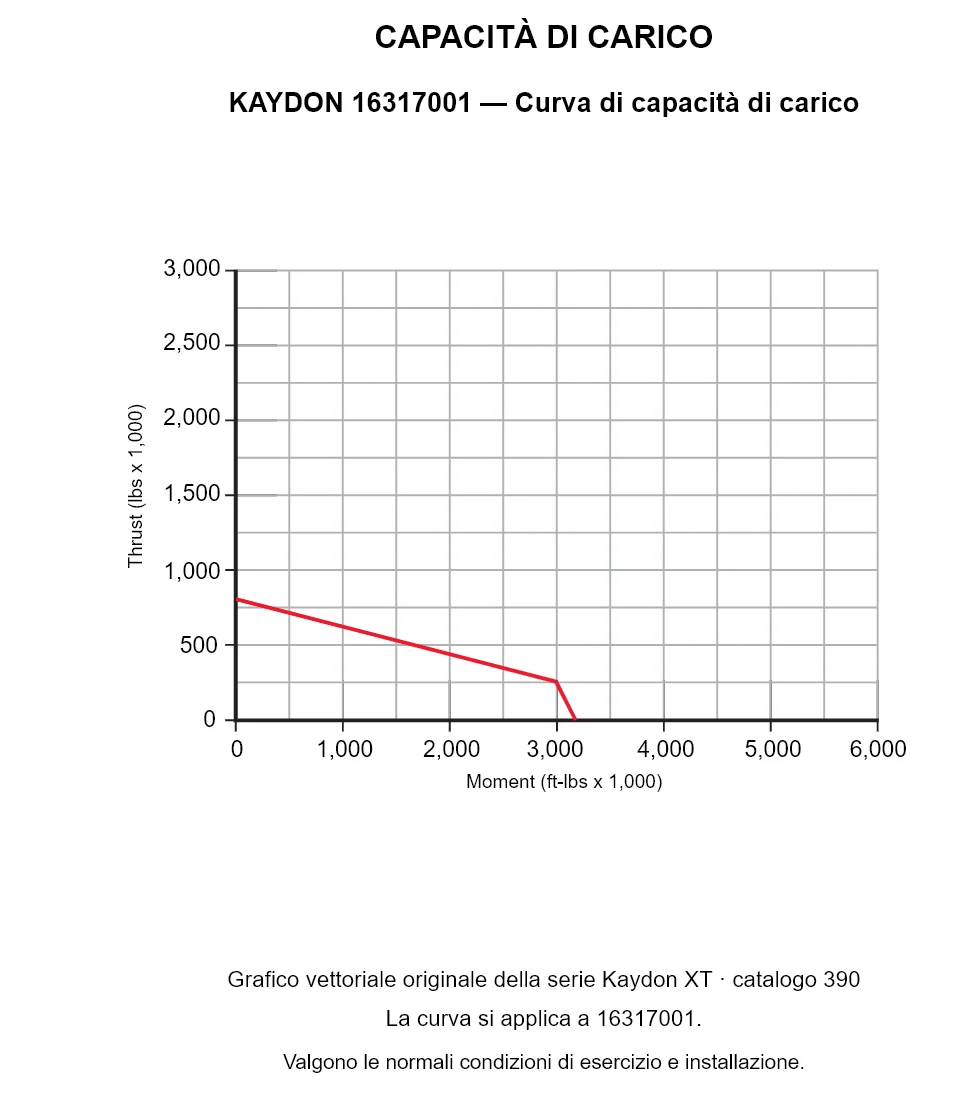

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie XT
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
