MERYDOM 16305001
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con Kaydon 16305001. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16305001

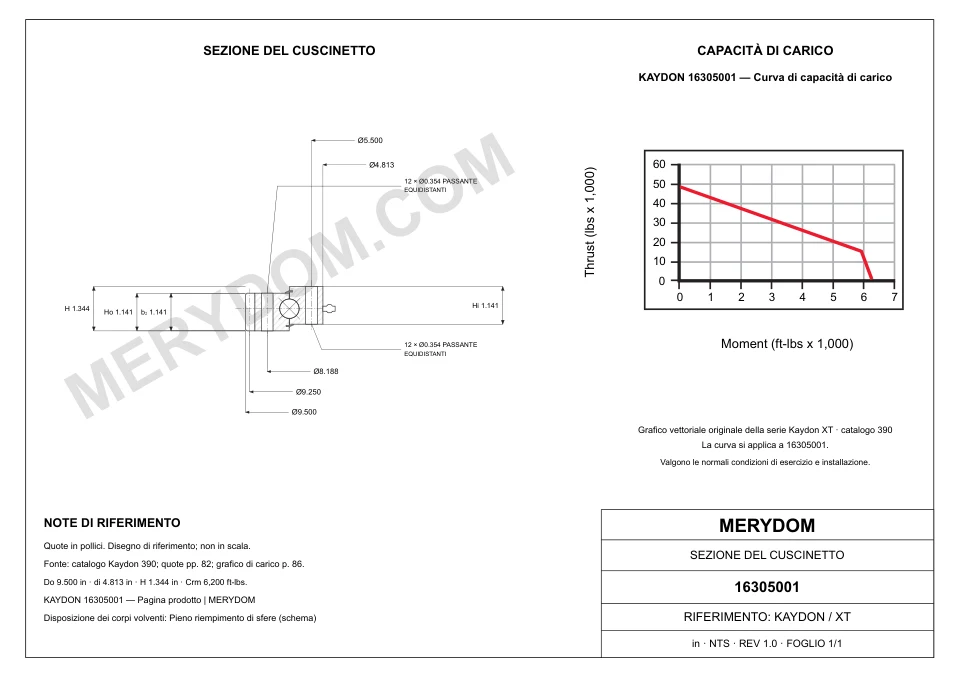

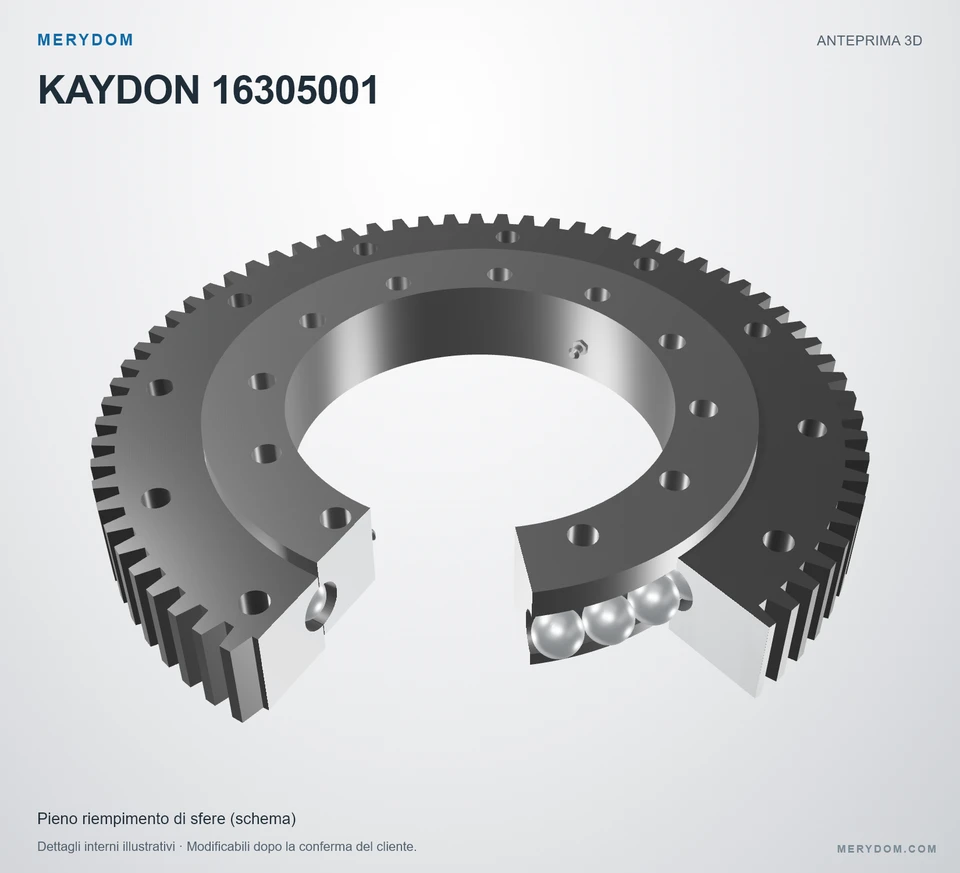

Verificato da MERYDOMVerifica tecnica · Rev. 1.0Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16305001.
- Overall OD (Do)
- 9.500 in
- Overall ID (di)
- 4.813 in
- Altezza totale
- 1.344 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 12 / 12 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16305001 |
| Certificato intercambiabile con | Kaydon 16305001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-15 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | XT Serie |
| Modello di riferimento | 16305001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 9.500 in241.3 mm |
| Diametro interno totale (di) | 4.813 in122.25 mm |
| Altezza totale (H) | 1.344 in34.138 mm |
| Circonferenza bulloni anello esterno (Lo) | 8.188 in207.975 mm |
| Circonferenza bulloni anello interno (Li) | 5.500 in139.7 mm |
| Diametro primitivo dentatura (D2) | 9.250 in234.95 mm |
| Peso del gruppo (G) | 15 lb6.804 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 2470 lbf10,987.107 N |
| Capacità di carico a momento (Crm) | 6200 in6,200 |
| Montaggio | |
| Fori bulloni anello esterno (no) | 12 fori · 0.354 |
| Fori bulloni anello interno (ni) | 12 fori · 0.354 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale (Pd) | 8.00000000 DP |
| Modulo equivalente (m) | 3.175 mm |
| Numero di denti (z2) | 74 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-15 da Reparto tecnico MERYDOM.
CAPACITÀ DI CARICO DELLA SERIE

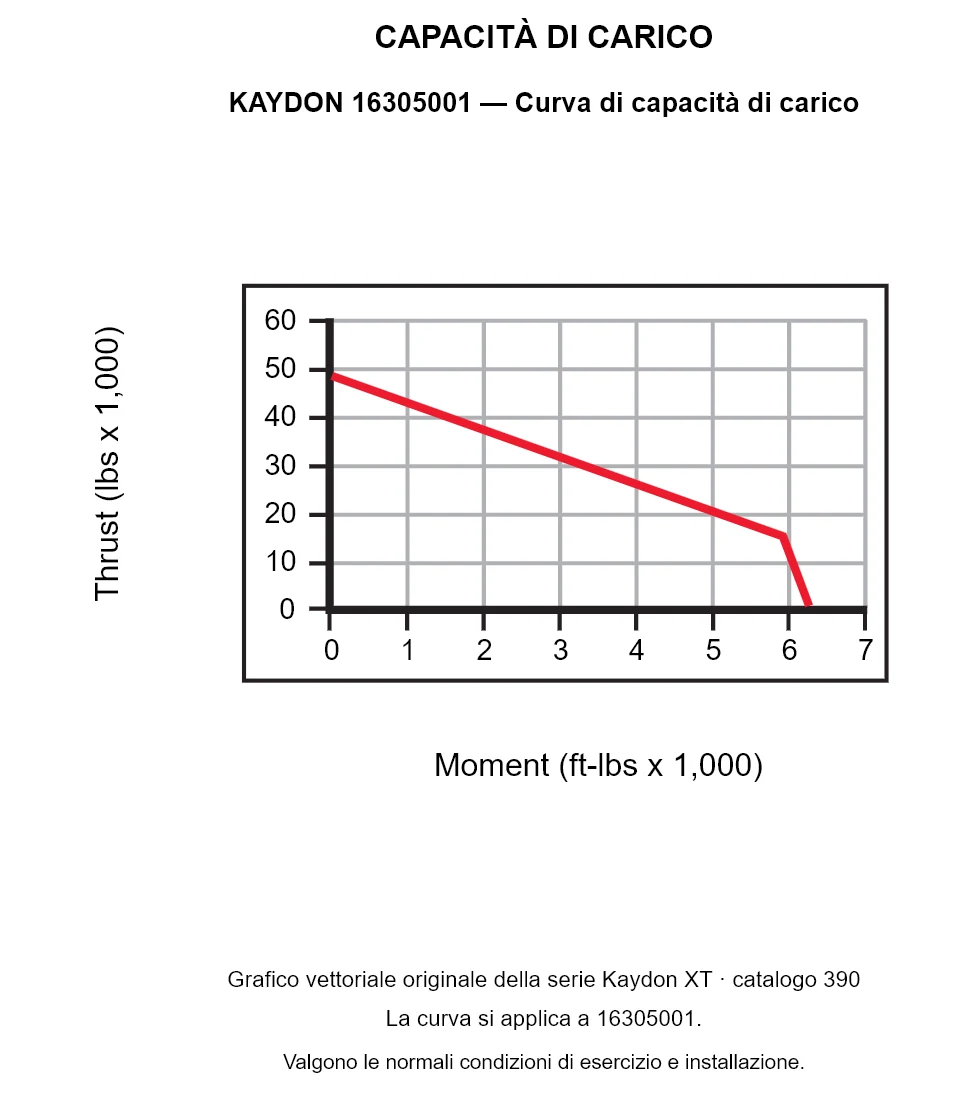

Grafico di carico della serie XT
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
