MERYDOM 16301001
Verificato in fabbrica da MERYDOM per l’intercambiabilità con Kaydon 16301001. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16301001

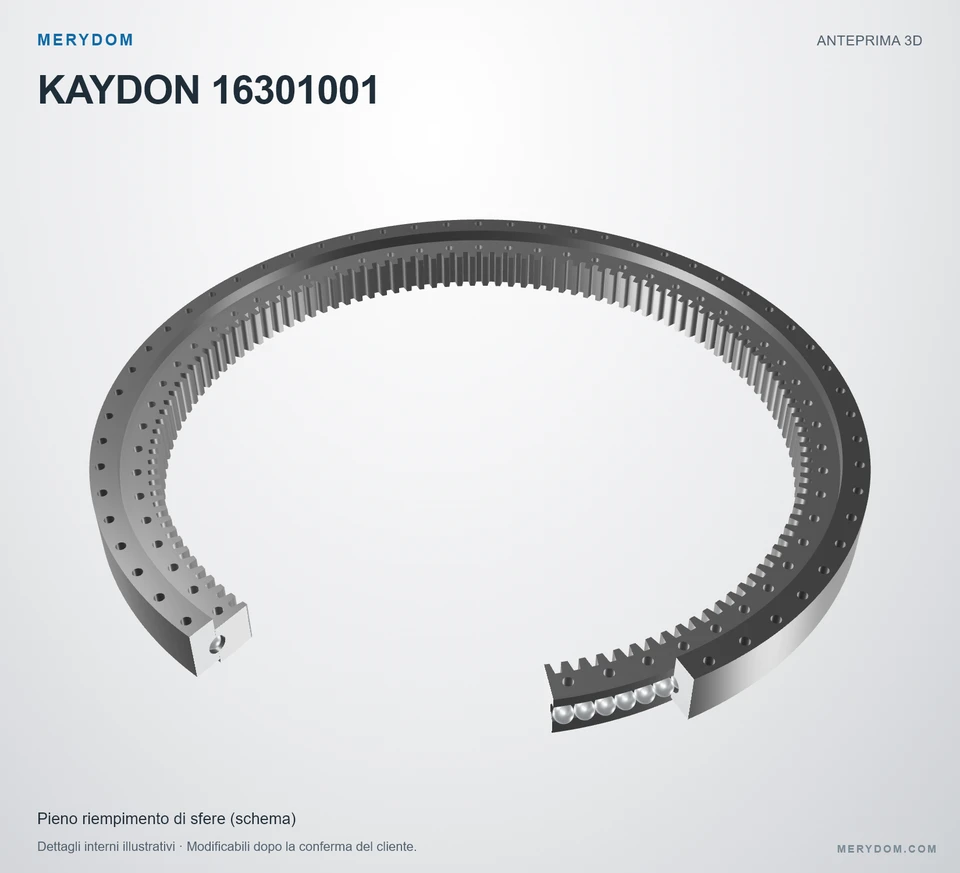

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16301001.
Verificato da MERYDOMVerifica tecnica · Rev. 1.0- Overall OD (Do)
- 102.500 in
- Overall ID (di)
- 85.360 in
- Altezza totale
- 7.440 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 60 / 60 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16301001 |
| Certificato intercambiabile con | Kaydon 16301001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-15 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | XT Serie |
| Modello di riferimento | 16301001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |

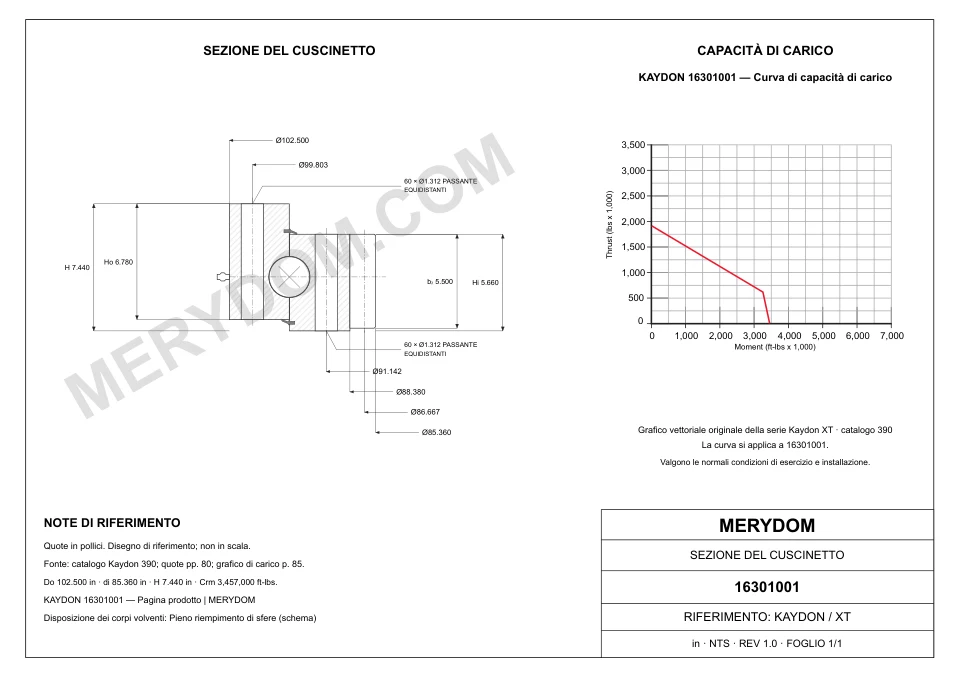

| Diametro esterno totale (Do) | 102.500 in2,603.5 mm |
| Diametro interno totale (di) | 85.360 in2,168.144 mm |
| Altezza totale (H) | 7.440 in188.976 mm |
| Diametro interno corpo anello interno (dr) | 88.380 in2,244.852 mm |
| Circonferenza bulloni anello esterno (Lo) | 99.803 in2,534.996 mm |
| Circonferenza bulloni anello interno (Li) | 91.142 in2,315.007 mm |
| Diametro primitivo dentatura (D2) | 86.667 in2,201.342 mm |
| Assembly weight (G) | 3750 lb1,700.971 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 81500 lbf362,530.062 N |
| Capacità di carico a momento (Crm) | 3457000 in3,457,000 |
| Montaggio | |
| Fori bulloni anello esterno (no) | 60 fori · 1.312 |
| Fori bulloni anello interno (ni) | 60 fori · 1.312 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale (Pd) | 1.50000000 DP |
| Modulo equivalente (m) | 16.933 mm |
| Numero di denti (z2) | 130 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-15 da Reparto tecnico MERYDOM.
CAPACITÀ DI CARICO DELLA SERIE

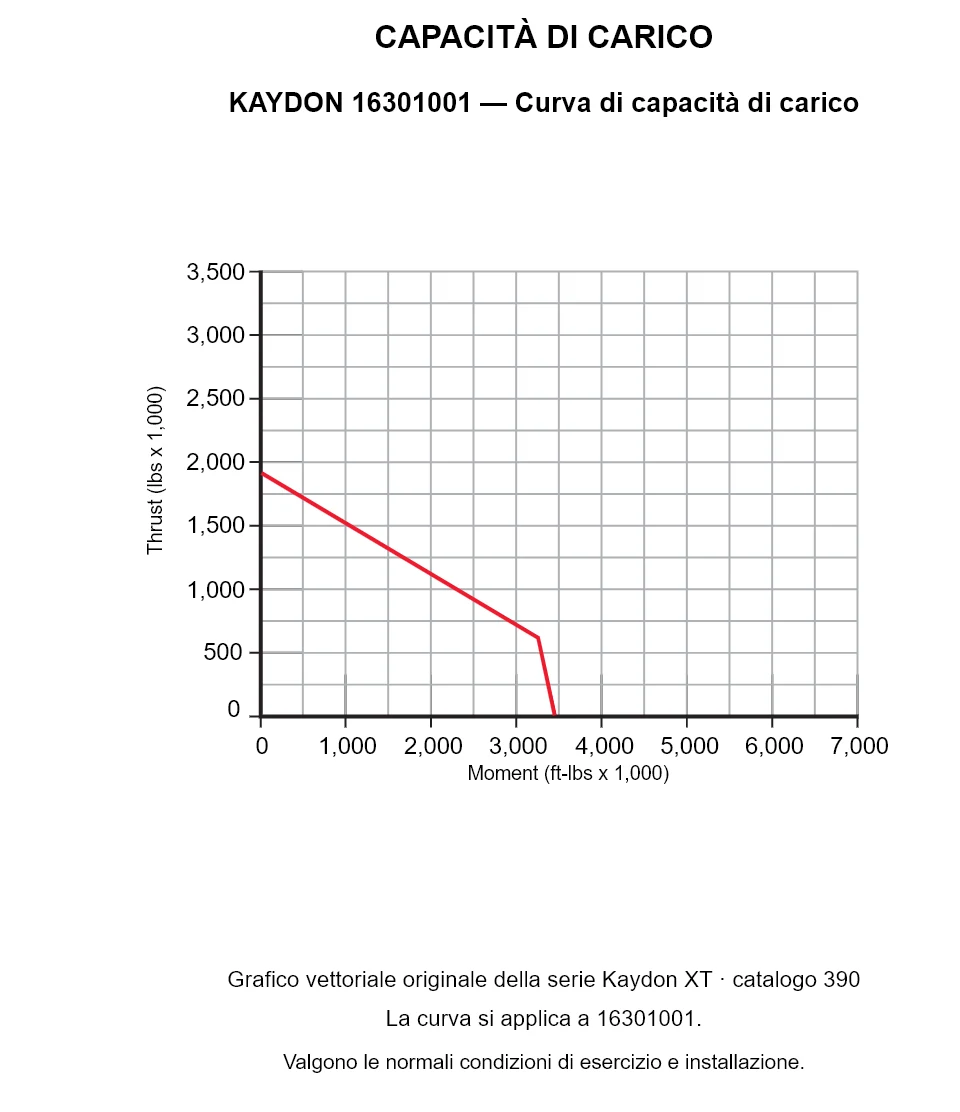

Grafico di carico della serie XT
