MERYDOM · Sostituzione certificata in fabbrica

Cuscinetto di rotazione sostitutivo per Kaydon 12750001

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 12750001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon 12750001. Serie: Xt. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Senza dentatura.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

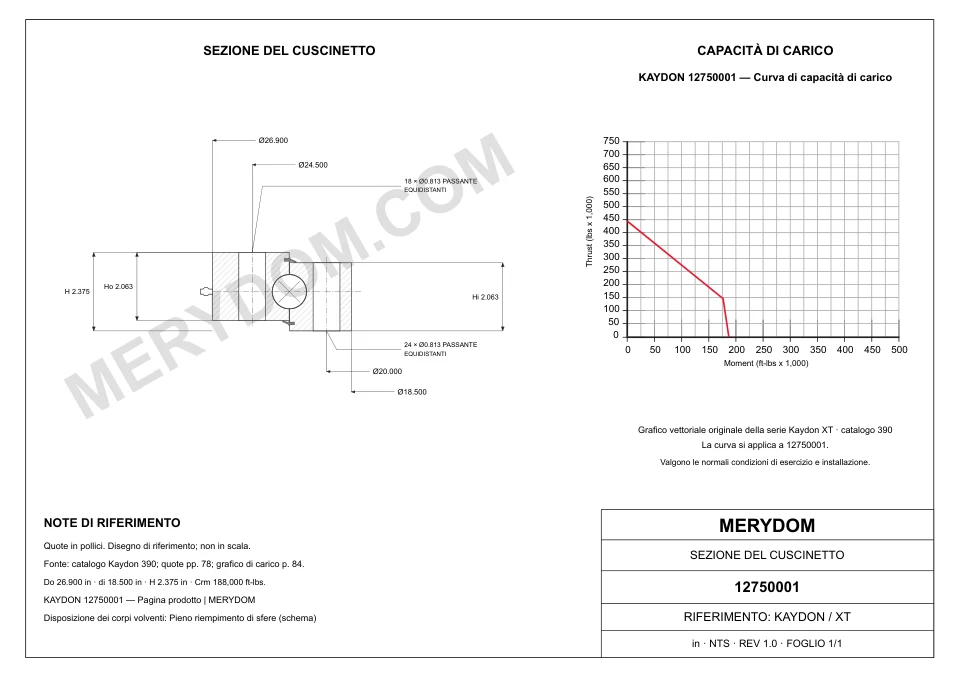

KAYDON 12750001 — anteprima del modello 3D
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

12750001

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 12750001.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
26.900 in
Overall ID (di)
18.500 in
Altezza totale
2.375 in
Configurazione dentatura
Senza dentatura
Fori di fissaggio
18 / 24 esterno / interno
Design del cuscinetto
Sfere a quattro punti di contatto
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
26.900 incirca 683 mm
Diametro interno totale (di)
18.500 incirca 470 mm
Altezza totale (H)
2.375 incirca 60,33 mm
Peso del gruppo (G)
155 lbcirca 70,307 kg
Altezza dell’anello interno (Hi)
2.063 incirca 52,4 mm
Altezza dell’anello esterno (Ho)
2.063 incirca 52,4 mm

Montaggio

Circonferenza bulloni anello esterno (Lo)
24.500 incirca 622 mm
Circonferenza bulloni anello interno (Li)
20.000 incirca 508 mm
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon 12750001

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM12750001
Certificato intercambiabile conKaydon 12750001
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieXt Serie
Modello di riferimento12750001
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoSfere a quattro punti di contatto
Configurazione dentaturaSenza dentatura
Dimensioni
Diametro esterno totale (Do)26.900 incirca 683 mm
Diametro interno totale (di)18.500 incirca 470 mm
Altezza totale (H)2.375 incirca 60,33 mm
Altezza dell’anello interno (Hi)2.063 incirca 52,4 mm
Altezza dell’anello esterno (Ho)2.063 incirca 52,4 mm
Circonferenza bulloni anello esterno (Lo)24.500 incirca 622 mm
Circonferenza bulloni anello interno (Li)20.000 incirca 508 mm
Peso del gruppo (G)155 lbcirca 70,307 kg
Capacità di carico
Capacità di carico a momento (Crm)188000 ft·lbfcirca 254,89 kN·m
Montaggio
Fori bulloni anello esterno (no)18 fori · 0.813
Fori bulloni anello interno (ni)24 fori · 0.813
Dentatura
Dentatura integraleNon applicabile
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

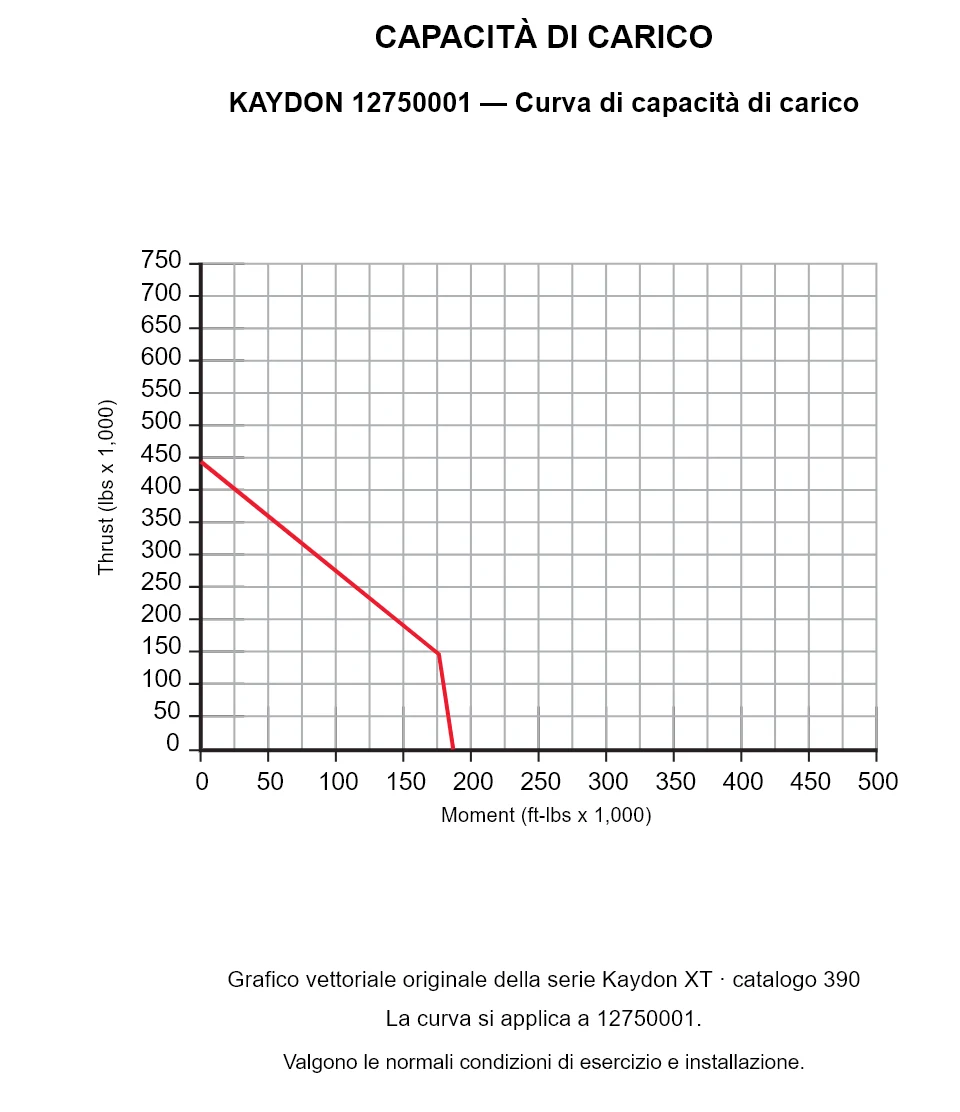

KAYDON 12750001 — Curva di capacità di carico

KAYDON 12750001 — Curva di capacità di carico

KAYDON 12750001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.

KAYDON 12750001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon 12750001

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
SUPPORTO RICAMBI MERYDOM

Pronto per prezzo, consegna e conferma applicativa?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 12750001.
