Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

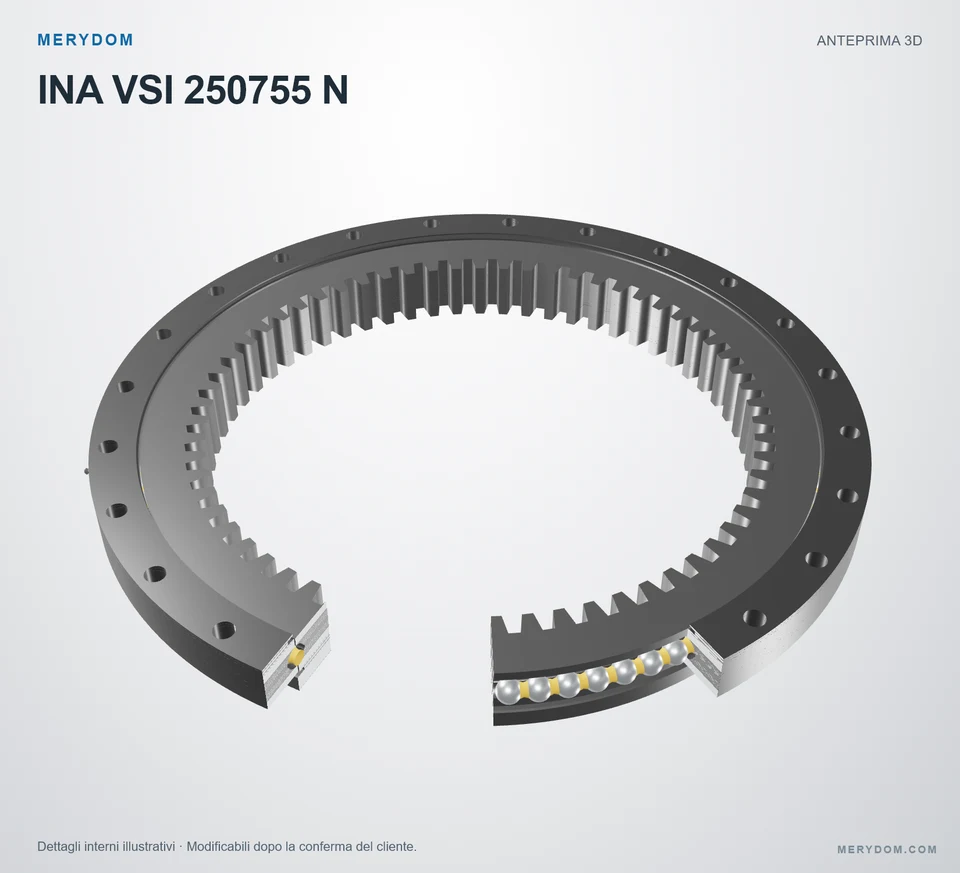

Cuscinetto di rotazione sostitutivo per INA VSI 250755 N
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VSI 250755 N. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA VSI 250755 N. Serie: Vsi 25. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VSI 250755 N
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VSI 250755 N.
- Overall OD (Do)
- 855 mm
- Overall ID (di)
- 610 mm
- Altezza totale
- 80 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 24 / 24 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

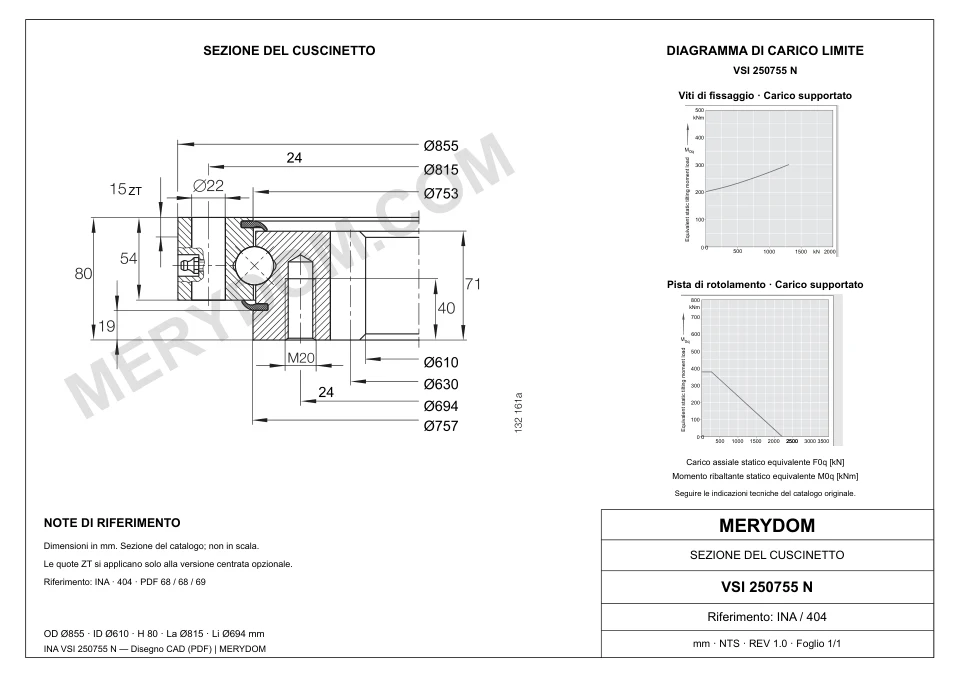

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 119 kg
- Diametro esterno totale (Da)
- 855 mm
- Diametro di centraggio esterno (DaZT)
- 853 mm
- Diametro interno totale (di)
- 610 mm
- Diametro di catalogo Di (Di)
- 753 mm
- Diametro di catalogo da (da)
- 757 mm
- Diametro di centraggio da catalogo daZT (daZT)
- 755 mm
- Altezza totale (H)
- 80 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 815 mm
- Circonferenza bulloni anello interno (Li)
- 694 mm
- Numero comune di fori di montaggio (nB)
- 24
Dentatura
- Diametro primitivo dentatura (d0)
- 630 mm
- Modulo della dentatura (m)
- 10 mm
- Numero di denti (z)
- 63
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA VSI 250755 N
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VSI 250755 N |
| Certificato intercambiabile con | INA VSI 250755 N |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Vsi 25 Serie |
| Modello di riferimento | VSI 250755 N |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Massaa (Massaa) | 119 kg |
| Diametro esterno totale (Da) | 855 mm |
| Diametro di centraggio esterno (DaZT) | 853 mm |
| Diametro interno totale (di) | 610 mm |
| Diametro di catalogo Di (Di) | 753 mm |
| Diametro di catalogo da (da) | 757 mm |
| Diametro di centraggio da catalogo daZT (daZT) | 755 mm |
| Altezza totale (H) | 80 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 815 mm |
| Circonferenza bulloni anello interno (Li) | 694 mm |
| Numero comune di fori di montaggio (nB) | 24 |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 630 mm |
| Modulo della dentatura (m) | 10 mm |
| Numero di denti (z) | 63 |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 290,4 kN |
| Forza normale sul dente (Fznorm) | 68 kN |
| Forza massima sul dente (Fzmax) | 98,9 kN |
| Capacità di carico assiale dinamica di base (Ca) | 460 kN |
| Capacità di carico assiale statica di base (C0a) | 2.250 kN |
| Capacità di carico radiale dinamica di base (Cr) | 300 kN |
| Capacità di carico radiale statica di base (C0r) | 1.010 kN |
| Gioco radiale (Gioco radiale) | 0,03 incl. 0,13 mm |
| Gioco assiale di inclinazione (Gioco assiale di inclinazione) | 0,05 incl. 0,24 mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

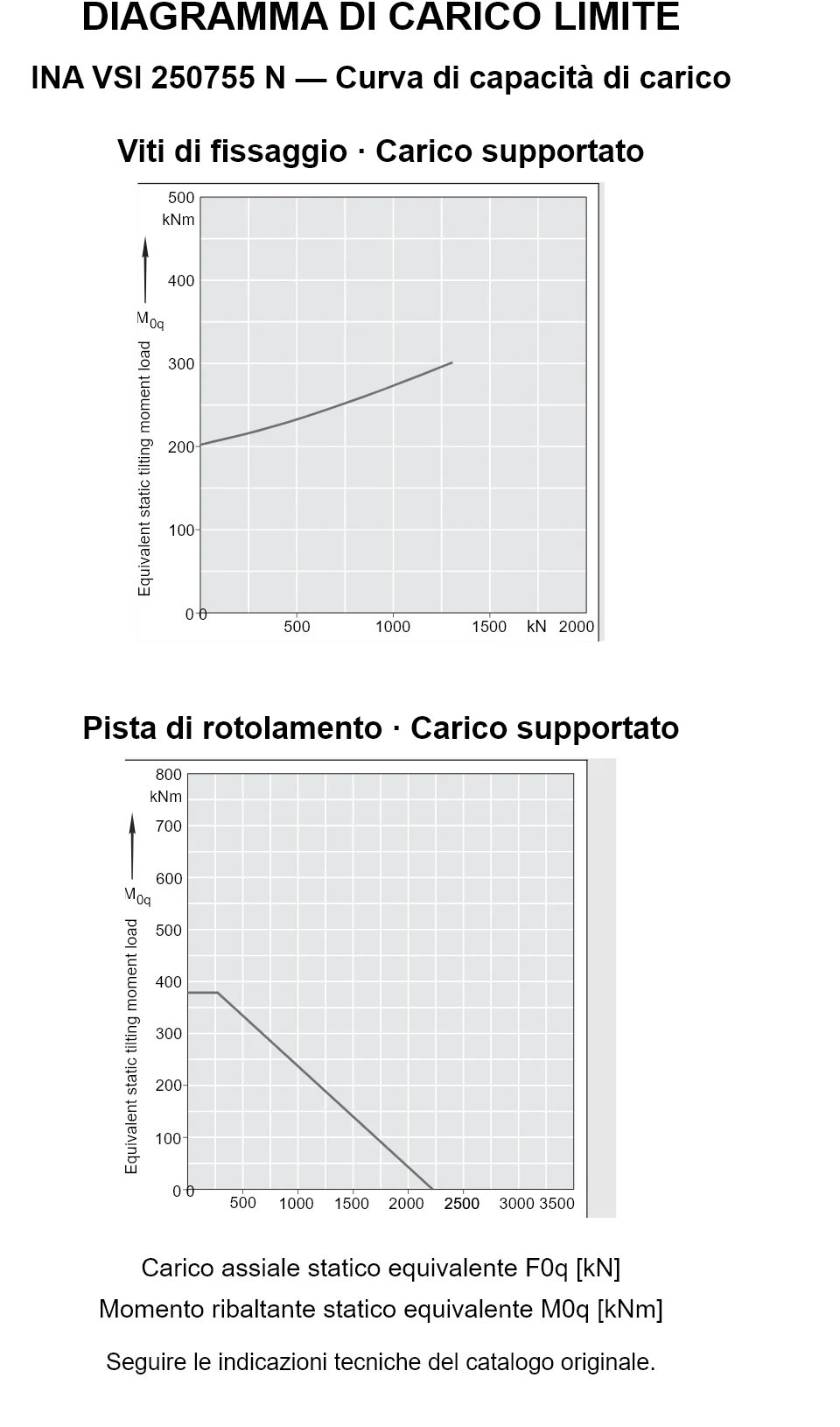

INA VSI 250755 N — Curva di capacità di carico
INA VSI 250755 N — Curva di capacità di carico
INA VSI 250755 N — Curva di capacità di carico. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA VSI 250755 N
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
