MERYDOM · Sostituzione certificata in fabbrica

MERYDOM 91-32 1455/1-06165

Verificato di livello 3

Verificato in fabbrica da MERYDOM per l’intercambiabilità con IMO 91-32 1455/1-06165. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

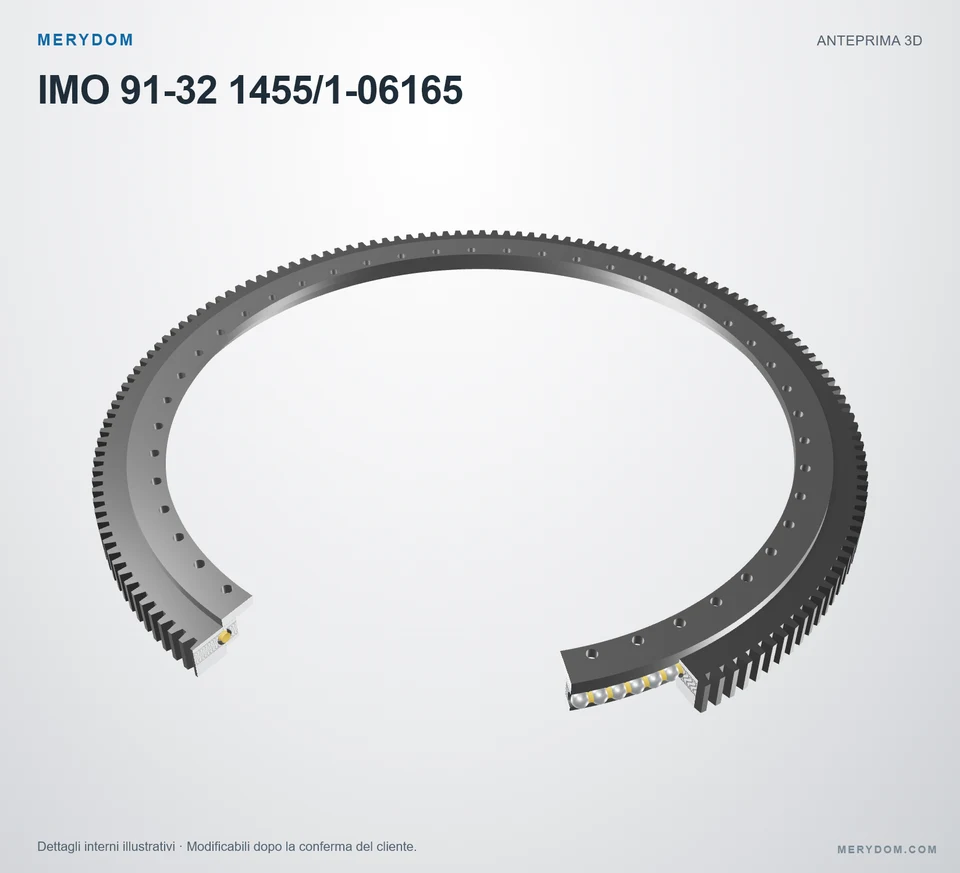

932 Serie · Dentatura esterna outlineClicca sull’immagine per ingrandire
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

91-32 1455/1-06165

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 91-32 1455/1-06165.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
1598 mm
Overall ID (di)
1305 mm
Altezza totale
Non pubblicato
Configurazione dentatura
Dentatura esterna
Fori di fissaggio
48 / 48 esterno / interno
Design del cuscinetto
Cuscinetto a sfere con anelli flangiati
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

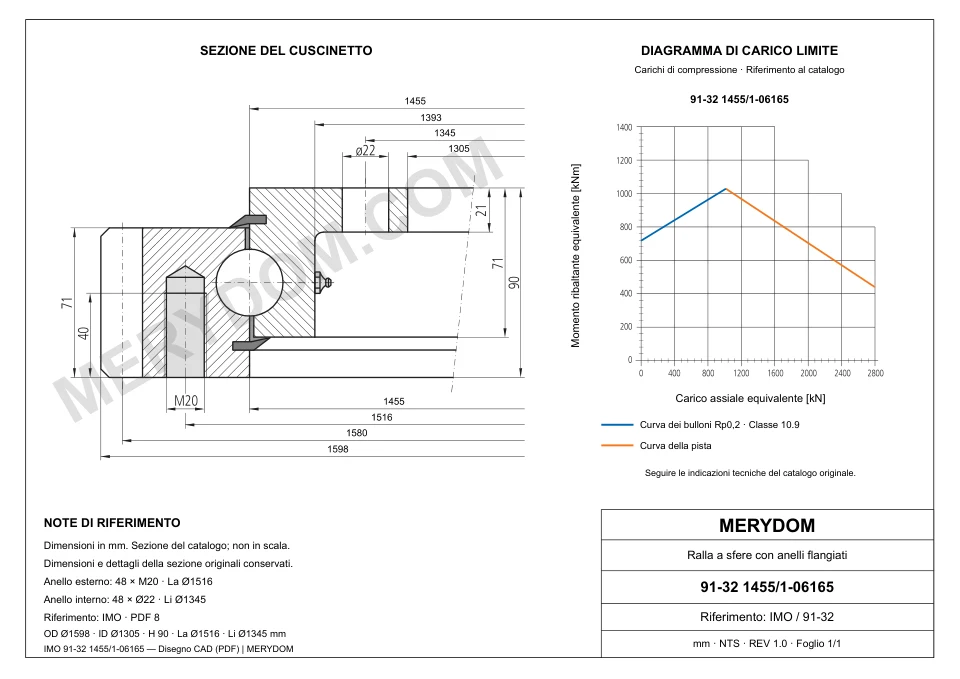

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Da)
1,598 mm
Diametro interno totale (di)
1,305 mm
Peso del gruppo (G)
250 kg

Montaggio

Circonferenza bulloni anello esterno (La)
1,516 mm
Fori di montaggio anello esterno (na)
48
Circonferenza bulloni anello interno (Li)
1,345 mm
Fori di montaggio anello interno (ni)
48

Dentatura

Diametro primitivo dentatura (d)
1,580 mm
Modulo della dentatura (m)
10 mm
Numero di denti (z)
158
SPECIFICA CERTIFICATA MERYDOM

Specifiche del prodotto

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM91-32 1455/1-06165
Certificato intercambiabile conIMO 91-32 1455/1-06165
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoIMO
Serie932 Serie
Modello di riferimento91-32 1455/1-06165
Sistema di misuraMetricoo
Struttura del cuscinettoCuscinetto a sfere con anelli flangiati
Configurazione dentaturaDentatura esterna
Dimensioni
Diametro esterno totale (Da)1,598 mm
Diametro interno totale (di)1,305 mm
Peso del gruppo (G)250 kg
Montaggio
Circonferenza bulloni anello esterno (La)1,516 mm
Fori di montaggio anello esterno (na)48
Circonferenza bulloni anello interno (Li)1,345 mm
Fori di montaggio anello interno (ni)48
Dentatura
Diametro primitivo dentatura (d)1,580 mm
Modulo della dentatura (m)10 mm
Numero di denti (z)158
Capacità di carico
Forza circonferenziale ammessa, normale (fz_norm)43 kN
Forza circonferenziale ammessa, massima (fz_max)76 kN
Static radial load rating (Co_rad)1,568 kN
Static axial load rating (Co_ax)4,196 kN
Dynamic radial load rating (C_rad)482 kN
Dynamic axial load rating (C_ax)561 kN
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

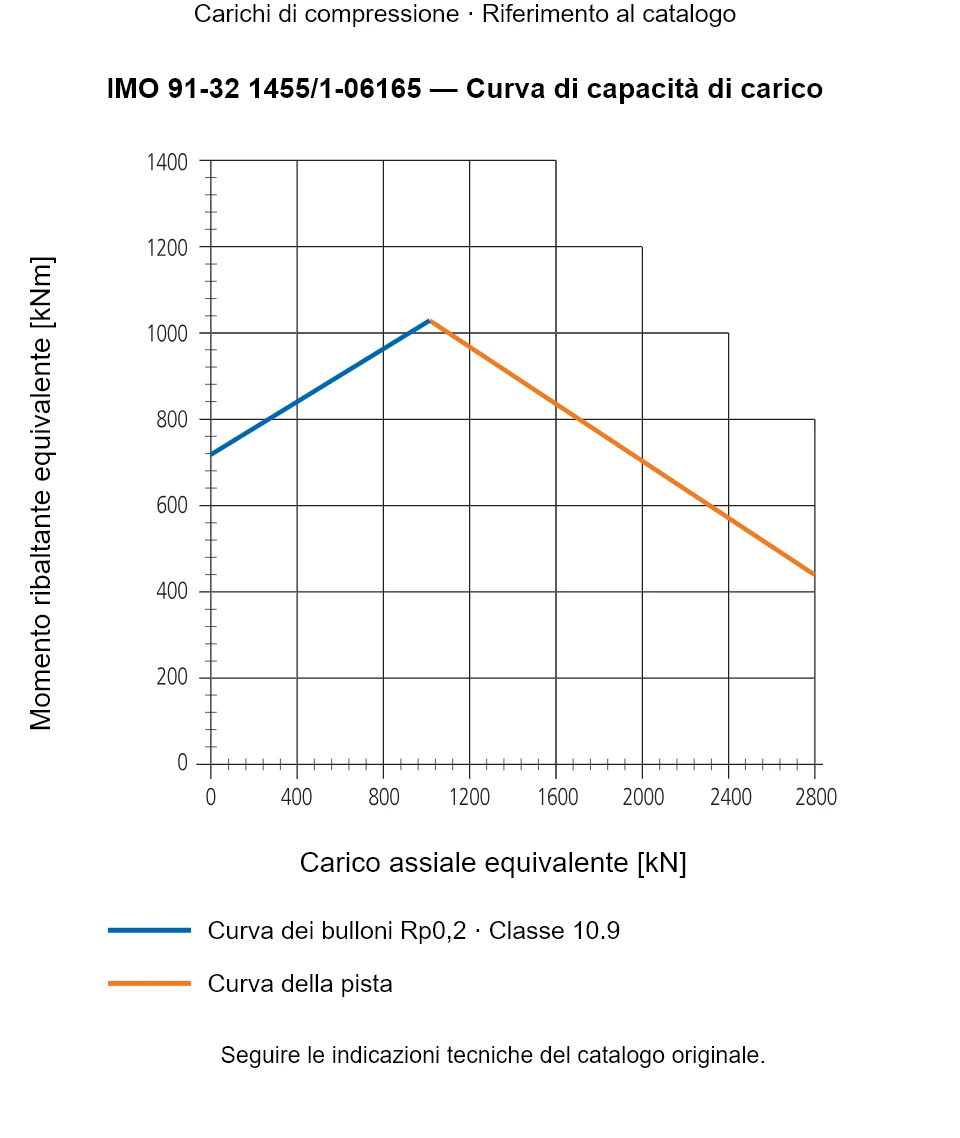

CAPACITÀ DI CARICO DELLA SERIE

Grafico di carico della serie 932

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Modello attuale: 91-32 1455/1-06165Curva 6 · 932 Serie
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Design sostitutivo verificato in fabbrica

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
SUPPORTO RICAMBI MERYDOM

Pronto per prezzo, consegna e conferma applicativa?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 91-32 1455/1-06165.
