Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

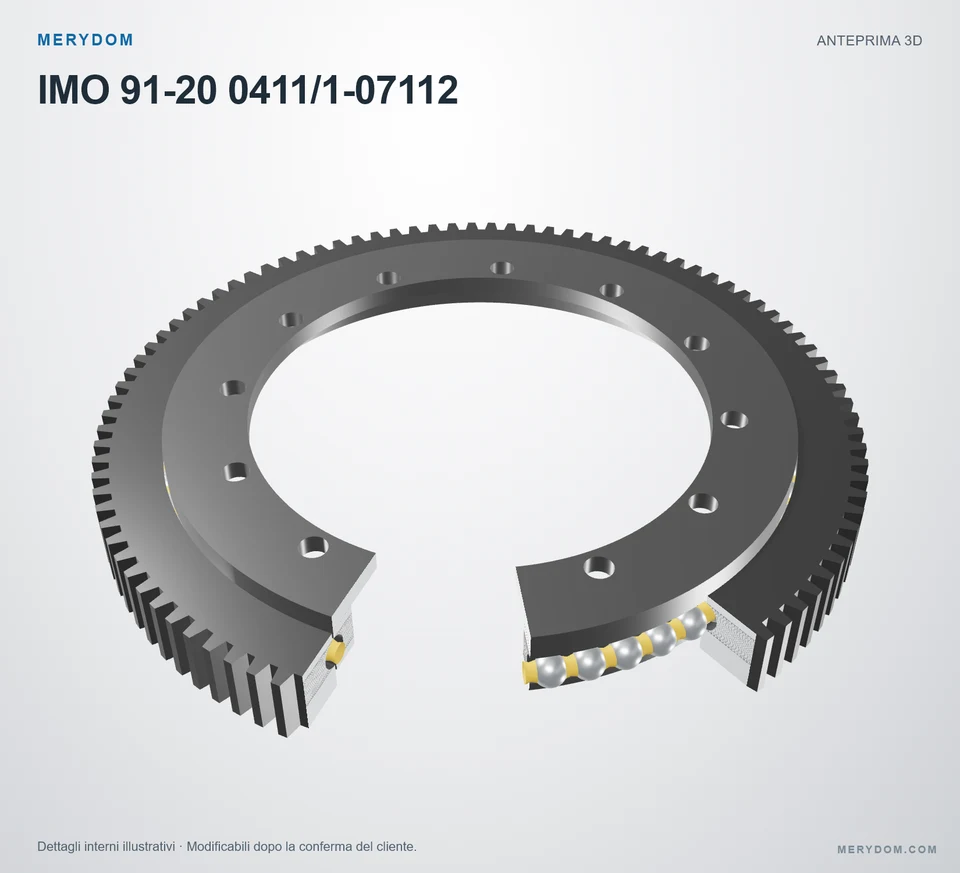

Cuscinetto di rotazione sostitutivo per IMO 91-20 0411/1-07112
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 91-20 0411/1-07112. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 91-20 0411/1-07112. Serie: 920. Struttura del cuscinetto: Cuscinetto a sfere con anelli flangiati. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
91-20 0411/1-07112
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 91-20 0411/1-07112.
- Overall OD (Do)
- 504.0 mm
- Overall ID (di)
- 304 mm
- Altezza totale
- 56 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 10 / 12 esterno / interno
- Design del cuscinetto
- Cuscinetto a sfere con anelli flangiati
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

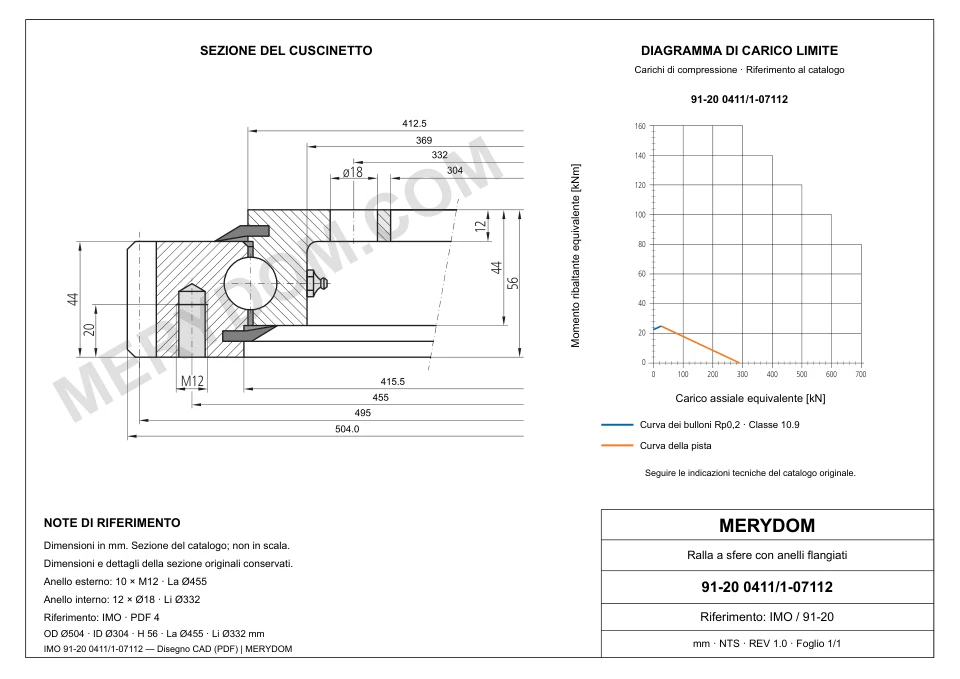

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 504 mm
- Diametro interno totale (di)
- 304 mm
- Peso del gruppo (G)
- 30 kg
- Altezza totale (H)
- 56 mm
- Diametro interno anello esterno (Di)
- 415,5 mm
- Diametro esterno anello interno (da)
- 412,5 mm
- Diametro flangia dell’anello interno b (b)
- 369 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 455 mm
- Fori di montaggio anello esterno (na)
- 10
- Circonferenza bulloni anello interno (Li)
- 332 mm
- Fori di montaggio anello interno (ni)
- 12
- Specifica dei fori di montaggio dell’anello esterno (Ma)
- M12
- Diametro fori anello interno (Øi)
- 18 mm
Dentatura
- Diametro primitivo dentatura (d)
- 495 mm
- Modulo della dentatura (m)
- 5 mm
- Numero di denti (z)
- 99
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 91-20 0411/1-07112
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 91-20 0411/1-07112 |
| Certificato intercambiabile con | IMO 91-20 0411/1-07112 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 920 Serie |
| Modello di riferimento | 91-20 0411/1-07112 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Cuscinetto a sfere con anelli flangiati |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Da) | 504 mm |
| Diametro interno totale (di) | 304 mm |
| Peso del gruppo (G) | 30 kg |
| Altezza totale (H) | 56 mm |
| Diametro interno anello esterno (Di) | 415,5 mm |
| Diametro esterno anello interno (da) | 412,5 mm |
| Diametro flangia dell’anello interno b (b) | 369 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 455 mm |
| Fori di montaggio anello esterno (na) | 10 |
| Circonferenza bulloni anello interno (Li) | 332 mm |
| Fori di montaggio anello interno (ni) | 12 |
| Specifica dei fori di montaggio dell’anello esterno (Ma) | M12 |
| Diametro fori anello interno (Øi) | 18 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 495 mm |
| Modulo della dentatura (m) | 5 mm |
| Numero di denti (z) | 99 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 11,75 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 23,5 kN |
| Capacità di carico radiale statica (Co_rad) | 118 kN |
| Capacità di carico assiale statica (Co_ax) | 275 kN |
| Capacità di carico radiale dinamica (C_rad) | 156 kN |
| Capacità di carico assiale dinamica (C_ax) | 156 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

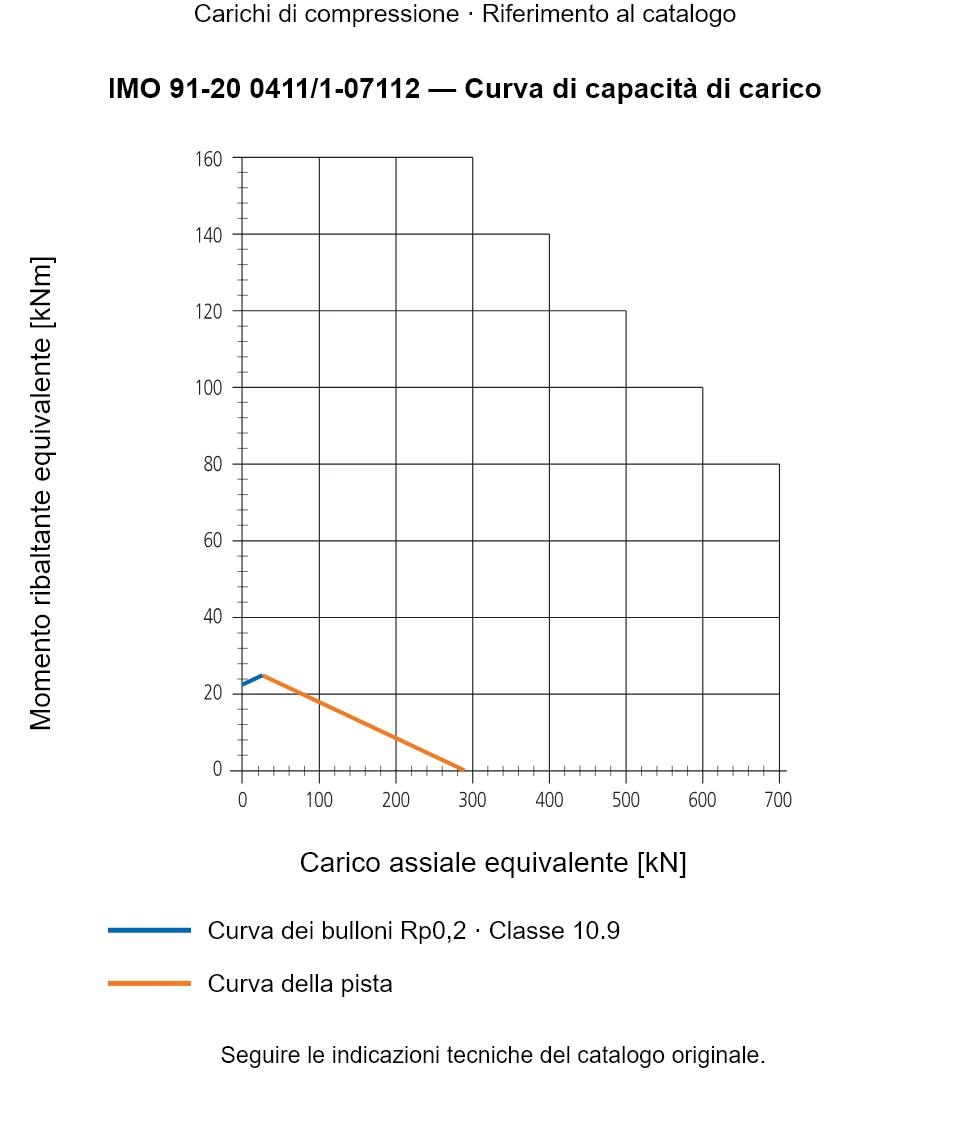

IMO 91-20 0411/1-07112 — Curva di capacità di carico
IMO 91-20 0411/1-07112 — Curva di capacità di carico
IMO 91-20 0411/1-07112 — Curva di capacità di carico · Carichi di compressione · Riferimento al catalogo. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 91-20 0411/1-07112
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
