Cuscinetto di rotazione sostitutivo per IMO 81-50 4140/2-06965

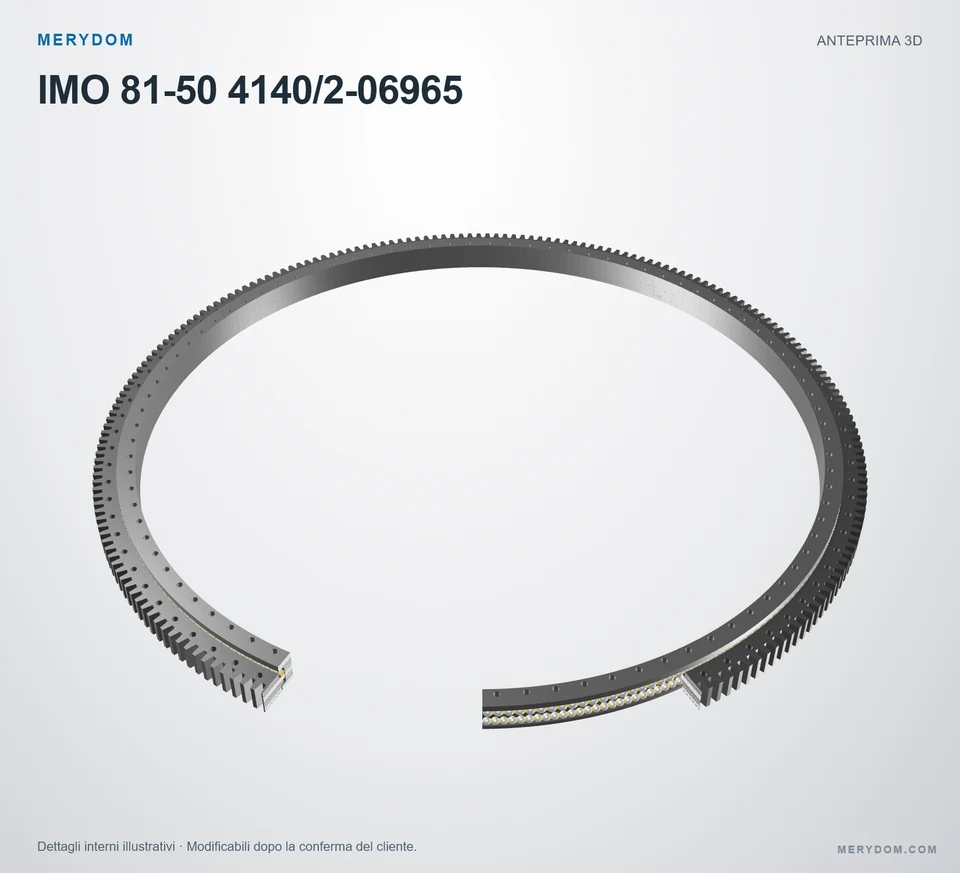

Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 81-50 4140/2-06965. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 81-50 4140/2-06965. Serie: 850. Struttura del cuscinetto: Sfere a doppio contatto assiale. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
81-50 4140/2-06965
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 81-50 4140/2-06965.
- Overall OD (Do)
- 4456.0 mm
- Overall ID (di)
- 3970 mm
- Altezza totale
- 185 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 90 / 90 esterno / interno
- Design del cuscinetto
- Sfere a doppio contatto assiale
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 4.456 mm
- Diametro interno totale (di)
- 3.970 mm
- Peso del gruppo (G)
- 3.282 kg
- Altezza totale (H)
- 185 mm
- Diametro interno anello esterno (Di)
- 4.175 mm
- Diametro esterno anello interno (da)
- 4.178 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 4.285 mm
- Circonferenza bulloni anello interno (Li)
- 4.030 mm
- Fori di montaggio anello esterno (na)
- 90
- Fori di montaggio anello interno (n)
- 90
- Diametro fori anello esterno (Øa)
- 33 mm
- Diametro fori anello interno (Øi)
- 33 mm
Dentatura
- Diametro primitivo dentatura (d)
- 4.400 mm
- Modulo della dentatura (m)
- 20 mm
- Numero di denti (z)
- 220
- Coefficiente di spostamento del profilo (x)
- 0,5
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 81-50 4140/2-06965
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 81-50 4140/2-06965 |
| Certificato intercambiabile con | IMO 81-50 4140/2-06965 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 850 Serie |
| Modello di riferimento | 81-50 4140/2-06965 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a doppio contatto assiale |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Da) | 4.456 mm |
| Diametro interno totale (di) | 3.970 mm |
| Peso del gruppo (G) | 3.282 kg |
| Altezza totale (H) | 185 mm |
| Diametro interno anello esterno (Di) | 4.175 mm |
| Diametro esterno anello interno (da) | 4.178 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 4.285 mm |
| Circonferenza bulloni anello interno (Li) | 4.030 mm |
| Fori di montaggio anello esterno (na) | 90 |
| Fori di montaggio anello interno (n) | 90 |
| Diametro fori anello esterno (Øa) | 33 mm |
| Diametro fori anello interno (Øi) | 33 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 4.400 mm |
| Modulo della dentatura (m) | 20 mm |
| Numero di denti (z) | 220 |
| Coefficiente di spostamento del profilo (x) | 0,5 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 260 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 465 kN |
| Capacità di carico radiale statica (Co_rad) | 4.750 kN |
| Capacità di carico assiale statica, trazione (Co_ax_T) | 23.588 kN |
| Capacità di carico assiale statica, compressione (Co_ax_H) | 19.508 kN |
| Capacità di carico radiale dinamica (C_rad) | 844 kN |
| Capacità di carico assiale dinamica, trazione (C_ax_T) | 2.002 kN |
| Capacità di carico assiale dinamica, compressione (C_ax_H) | 1.587 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

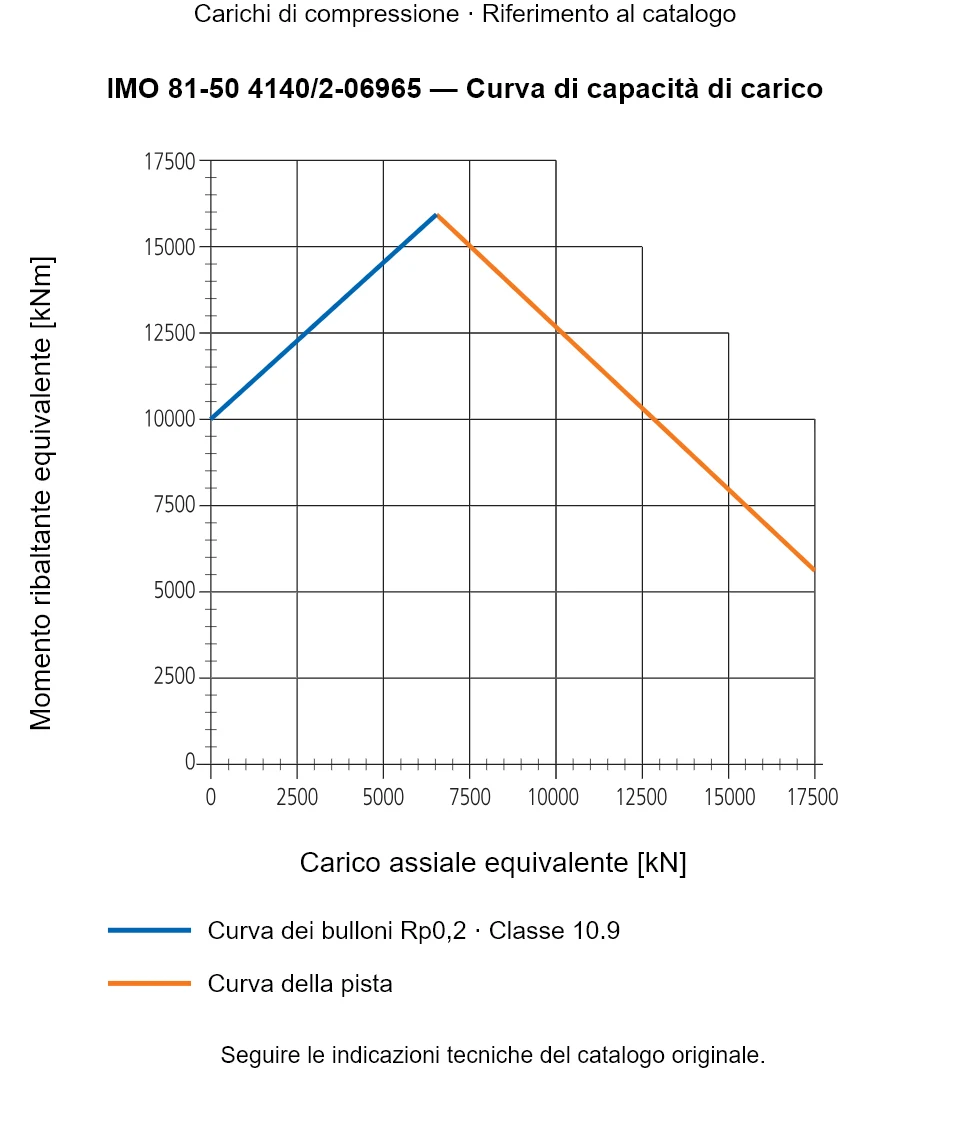

IMO 81-50 4140/2-06965 — Curva di capacità di carico
IMO 81-50 4140/2-06965 — Curva di capacità di carico
IMO 81-50 4140/2-06965 — Curva di capacità di carico · Carichi di compressione · Riferimento al catalogo. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 81-50 4140/2-06965
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
