MERYDOM · Sostituzione certificata in fabbrica

MERYDOM 32-40 3150/2-07480

Verificato di livello 3

Verificato in fabbrica da MERYDOM per l’intercambiabilità con IMO 32-40 3150/2-07480. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

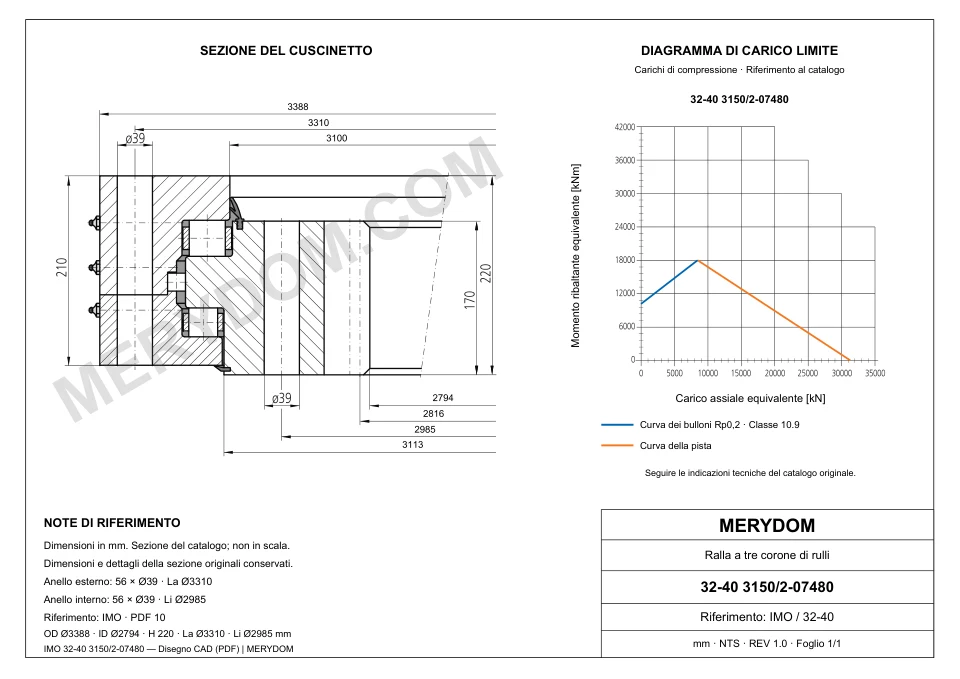

340 Serie · Dentatura interna outlineClicca sull’immagine per ingrandire
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

32-40 3150/2-07480

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

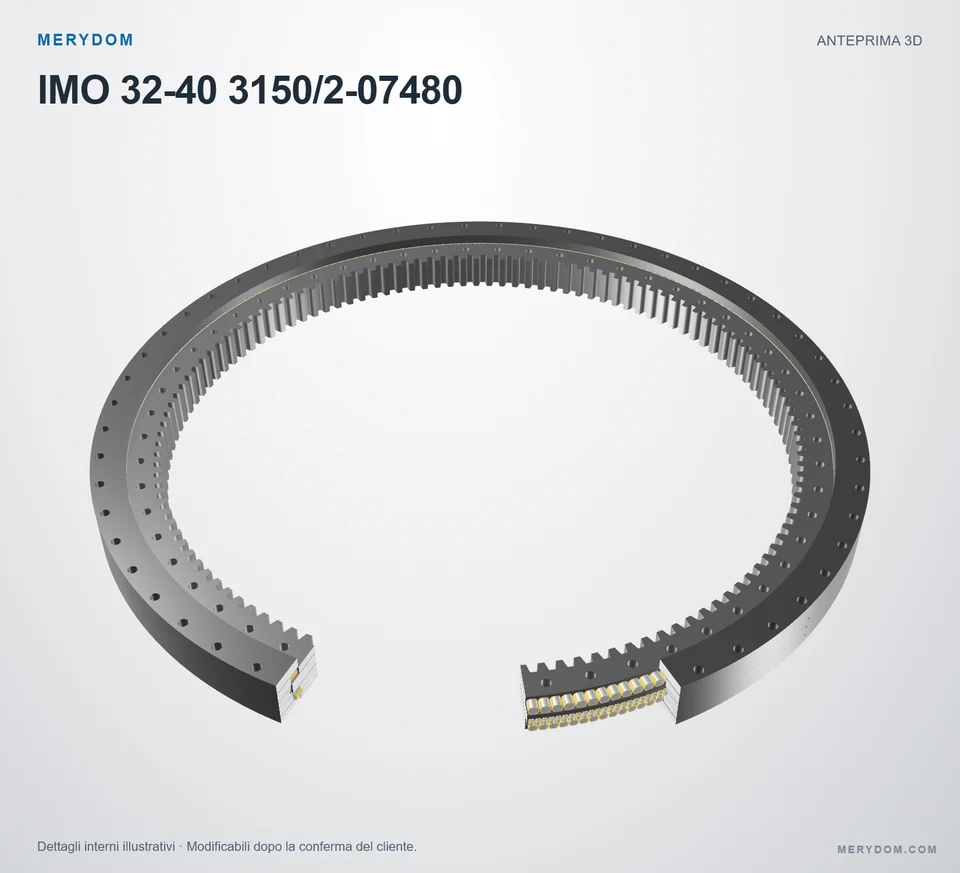

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 32-40 3150/2-07480.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
3388 mm
Overall ID (di)
2794 mm
Altezza totale
Non pubblicato
Configurazione dentatura
Dentatura interna
Fori di fissaggio
56 / esterno / interno
Design del cuscinetto
Rulli a tre file
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Da)
3,388 mm
Diametro interno totale (di)
2,794 mm
Peso del gruppo (G)
3,683 kg

Montaggio

Circonferenza bulloni anello esterno (La)
3,310 mm
Circonferenza bulloni anello interno (Li)
2,985 mm
Fori di montaggio anello esterno (na)
56

Dentatura

Diametro primitivo dentatura (d)
2,816 mm
Modulo della dentatura (m)
22 mm
Numero di denti (z)
128
Addendum modification coefficient (x)
-0.5
SPECIFICA CERTIFICATA MERYDOM

Specifiche del prodotto

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM32-40 3150/2-07480
Certificato intercambiabile conIMO 32-40 3150/2-07480
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoIMO
Serie340 Serie
Modello di riferimento32-40 3150/2-07480
Sistema di misuraMetricoo
Struttura del cuscinettoRulli a tre file
Configurazione dentaturaDentatura interna
Dimensioni
Diametro esterno totale (Da)3,388 mm
Diametro interno totale (di)2,794 mm
Peso del gruppo (G)3,683 kg
Montaggio
Circonferenza bulloni anello esterno (La)3,310 mm
Circonferenza bulloni anello interno (Li)2,985 mm
Fori di montaggio anello esterno (na)56
Dentatura
Diametro primitivo dentatura (d)2,816 mm
Modulo della dentatura (m)22 mm
Numero di denti (z)128
Addendum modification coefficient (x)-0.5
Capacità di carico
Forza circonferenziale ammessa, normale (fz_norm)357 kN
Forza circonferenziale ammessa, massima (fz_max)658 kN
Static radial load rating (Co_rad)2,751 kN
Static axial load rating, tension (Co_ax_T)31,469 kN
Static axial load rating, compression (Co_ax_H)17,362 kN
Dynamic radial load rating (C_rad)1,214 kN
Dynamic axial load rating, tension (C_ax_T)5,834 kN
Dynamic axial load rating, compression (C_ax_H)4,365 kN
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

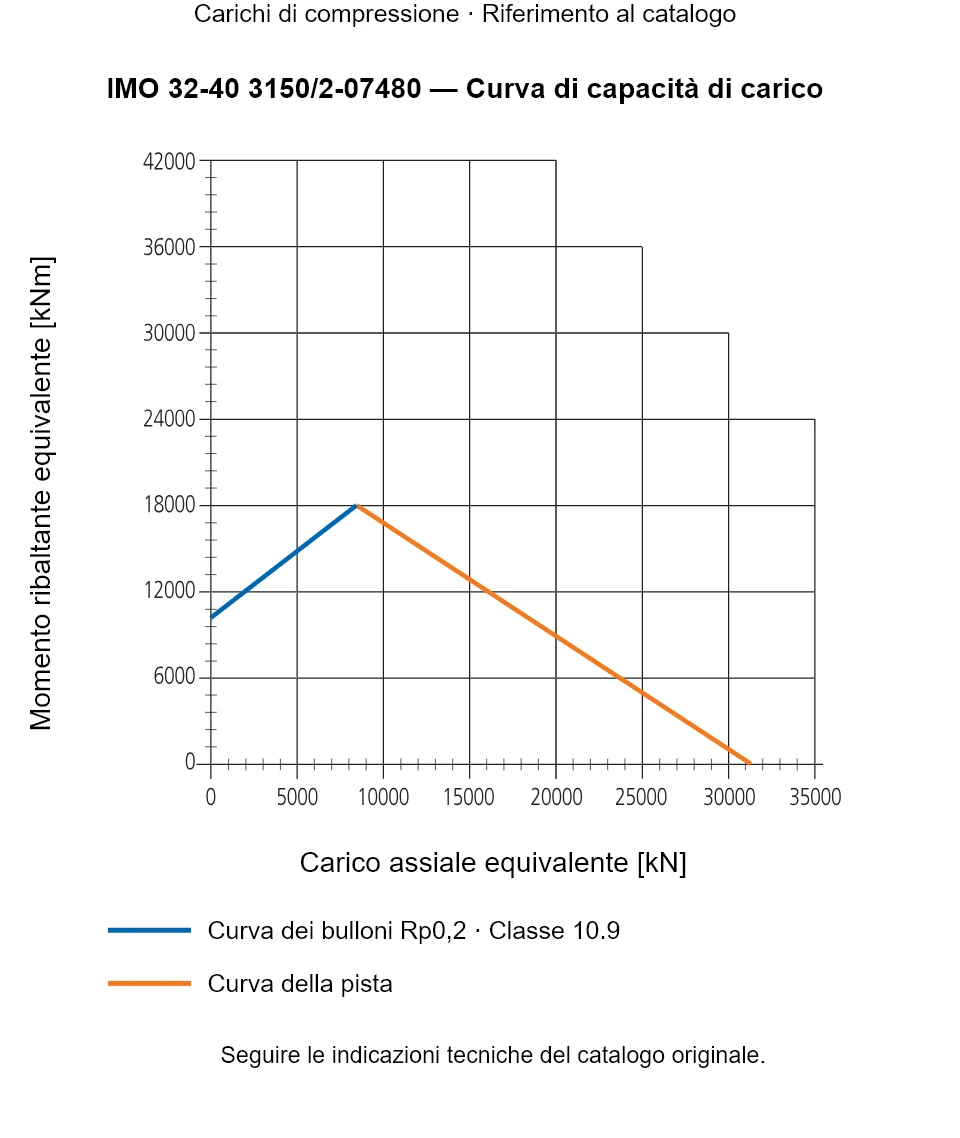

CAPACITÀ DI CARICO DELLA SERIE

Grafico di carico della serie 340

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Modello attuale: 32-40 3150/2-07480Curva 2 · 340 Serie
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Design sostitutivo verificato in fabbrica

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
