Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
MERYDOM 31-25 2800/2-06840
Verificato di livello 3Verificato in fabbrica da MERYDOM per l’intercambiabilità con IMO 31-25 2800/2-06840. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
31-25 2800/2-06840

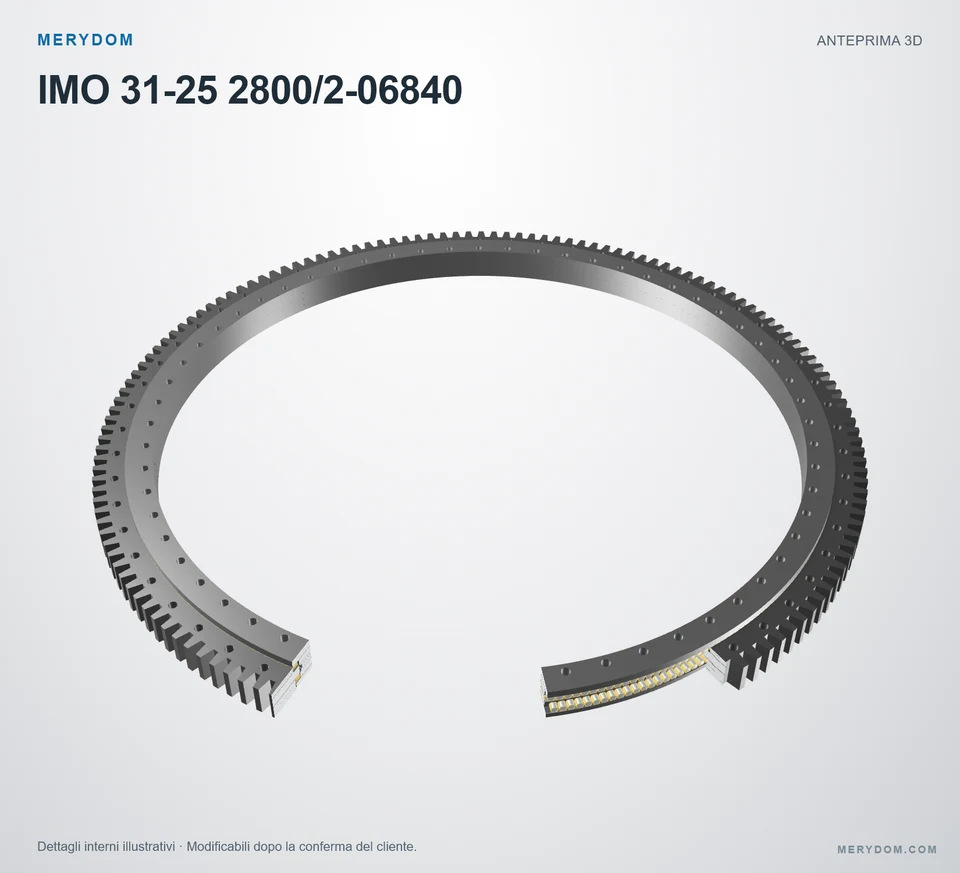

Verificato da MERYDOMVerifica tecnica · Rev. Rev 1.0Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 31-25 2800/2-06840.
- Overall OD (Do)
- 3096 mm
- Overall ID (di)
- 2619 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 60 / esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 3096 mm3,096 mm
- Diametro interno totale (di)
- 2619 mm2,619 mm
- Peso del gruppo (G)
- 1785 kg1,785 kg
Montaggio
- Circonferenza bulloni anello esterno (La)
- 2925 mm2,925 mm
- Circonferenza bulloni anello interno (Li)
- 2685 mm2,685 mm
- Fori di montaggio anello esterno (na)
- 60
Dentatura
- Diametro primitivo dentatura (d)
- 3040 mm3,040 mm
- Modulo della dentatura (m)
- 20 mm
- Numero di denti (z)
- 152
- Addendum modification coefficient (x)
- +0.500.5
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. Rev 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 31-25 2800/2-06840 |
| Certificato intercambiabile con | IMO 31-25 2800/2-06840 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | Rev 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-16 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 325 Serie |
| Modello di riferimento | 31-25 2800/2-06840 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Da) | 3096 mm3,096 mm |
| Diametro interno totale (di) | 2619 mm2,619 mm |
| Peso del gruppo (G) | 1785 kg1,785 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 2925 mm2,925 mm |
| Circonferenza bulloni anello interno (Li) | 2685 mm2,685 mm |
| Fori di montaggio anello esterno (na) | 60 |
| Dentatura | |
| Diametro primitivo dentatura (d) | 3040 mm3,040 mm |
| Modulo della dentatura (m) | 20 mm |
| Numero di denti (z) | 152 |
| Addendum modification coefficient (x) | +0.500.5 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 232 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 407 kN |
| Static radial load rating (Co_rad) | 2118 kN2,118 kN |
| Static axial load rating, tension (Co_ax_T) | 20232 kN20,232 kN |
| Static axial load rating, compression (Co_ax_H) | 11850 kN11,850 kN |
| Dynamic radial load rating (C_rad) | 890 kN |
| Dynamic axial load rating, tension (C_ax_T) | 2908 kN2,908 kN |
| Dynamic axial load rating, compression (C_ax_H) | 2132 kN2,132 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-16 da Reparto tecnico MERYDOM.

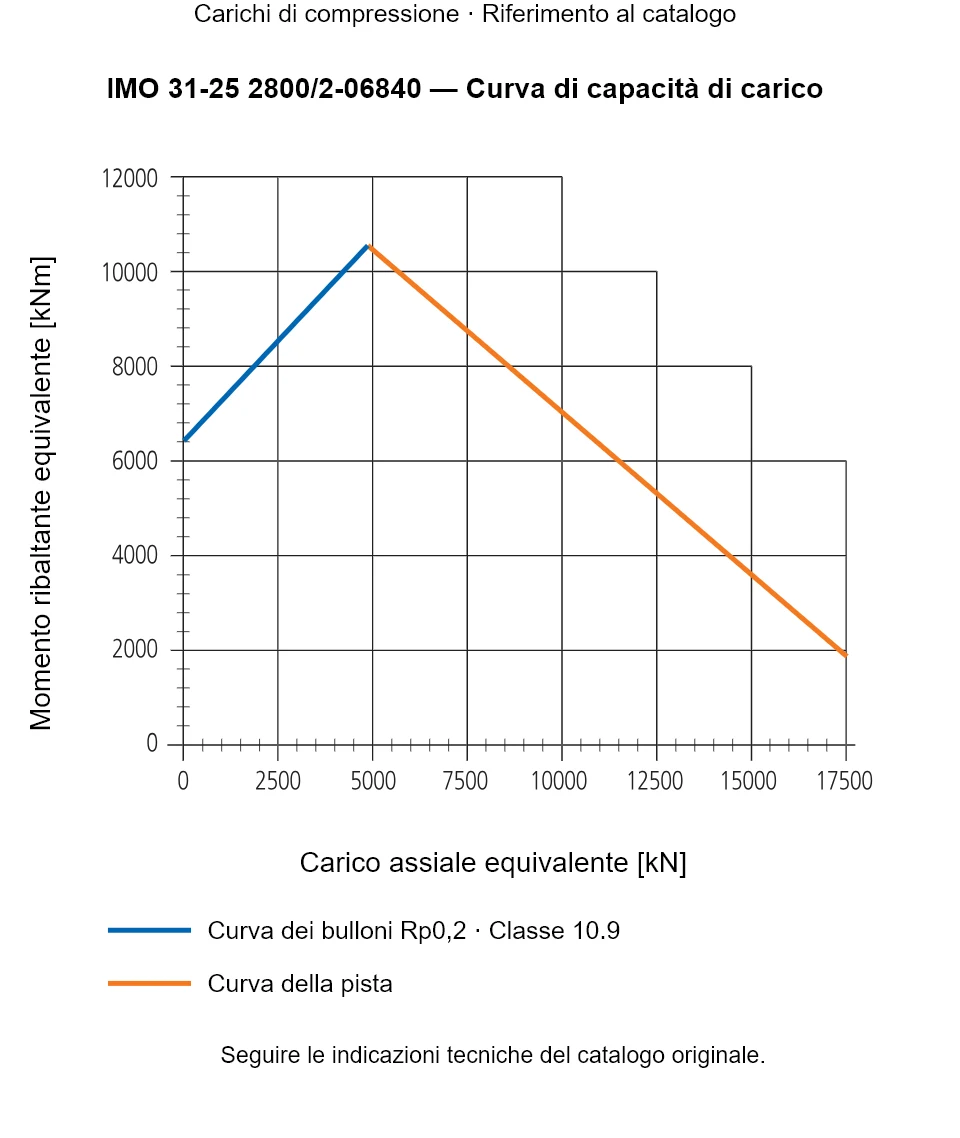

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie 325
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
