MERYDOM · Sostituzione certificata in fabbrica

MERYDOM 31-25 2000/2-06810

Verificato di livello 3

Verificato in fabbrica da MERYDOM per l’intercambiabilità con IMO 31-25 2000/2-06810. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

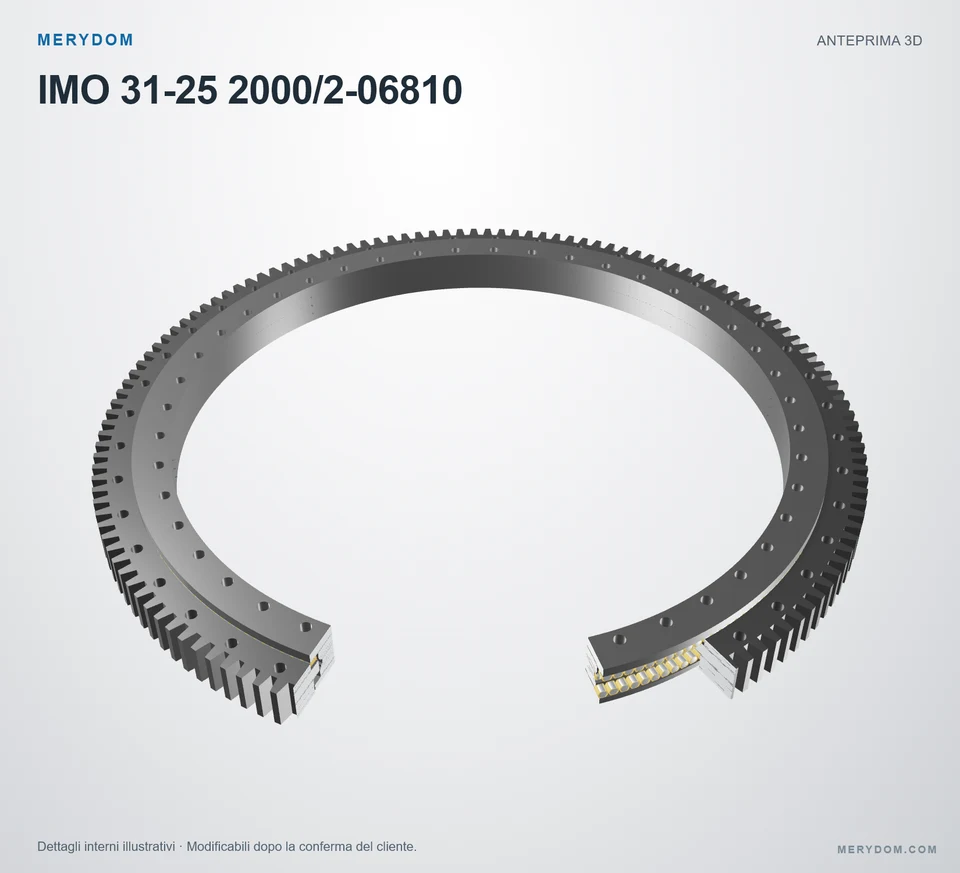

325 Serie · Dentatura esterna outlineClicca sull’immagine per ingrandire
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

31-25 2000/2-06810

Verificato da MERYDOMVerifica tecnica · Rev. Rev 1.0

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 31-25 2000/2-06810.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
2268.8 mm
Overall ID (di)
1819 mm
Altezza totale
Non pubblicato
Configurazione dentatura
Dentatura esterna
Fori di fissaggio
44 / esterno / interno
Design del cuscinetto
Rulli a tre file
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Da)
2268.8 mm2,268.8 mm
Diametro interno totale (di)
1819 mm1,819 mm
Peso del gruppo (G)
1216 kg1,216 kg

Montaggio

Circonferenza bulloni anello esterno (La)
2125 mm2,125 mm
Circonferenza bulloni anello interno (Li)
1885 mm1,885 mm
Fori di montaggio anello esterno (na)
44

Dentatura

Diametro primitivo dentatura (d)
2224 mm2,224 mm
Modulo della dentatura (m)
16 mm
Numero di denti (z)
139
Addendum modification coefficient (x)
+0.500.5
SPECIFICA CERTIFICATA MERYDOM

Specifiche del prodotto

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Rev. Rev 1.0
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM31-25 2000/2-06810
Certificato intercambiabile conIMO 31-25 2000/2-06810
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Revisione del disegno approvatoRev 1.0
Verificato daReparto tecnico MERYDOM
Data di certificazione2026-08-16
Materiali
Opzioni materiale anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni materiale distanziatoriNylon tecnico / Ottone
Identificazione
Marchio di riferimentoIMO
Serie325 Serie
Modello di riferimento31-25 2000/2-06810
Sistema di misuraMetricoo
Struttura del cuscinettoRulli a tre file
Configurazione dentaturaDentatura esterna
Dimensioni
Diametro esterno totale (Da)2268.8 mm2,268.8 mm
Diametro interno totale (di)1819 mm1,819 mm
Peso del gruppo (G)1216 kg1,216 kg
Montaggio
Circonferenza bulloni anello esterno (La)2125 mm2,125 mm
Circonferenza bulloni anello interno (Li)1885 mm1,885 mm
Fori di montaggio anello esterno (na)44
Dentatura
Diametro primitivo dentatura (d)2224 mm2,224 mm
Modulo della dentatura (m)16 mm
Numero di denti (z)139
Addendum modification coefficient (x)+0.500.5
Capacità di carico
Forza circonferenziale ammessa, normale (fz_norm)172 kN
Forza circonferenziale ammessa, massima (fz_max)306 kN
Static radial load rating (Co_rad)1502 kN1,502 kN
Static axial load rating, tension (Co_ax_T)14451 kN14,451 kN
Static axial load rating, compression (Co_ax_H)8457 kN8,457 kN
Dynamic radial load rating (C_rad)743 kN
Dynamic axial load rating, tension (C_ax_T)2417 kN2,417 kN
Dynamic axial load rating, compression (C_ax_H)1769 kN1,769 kN
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-16 da Reparto tecnico MERYDOM.

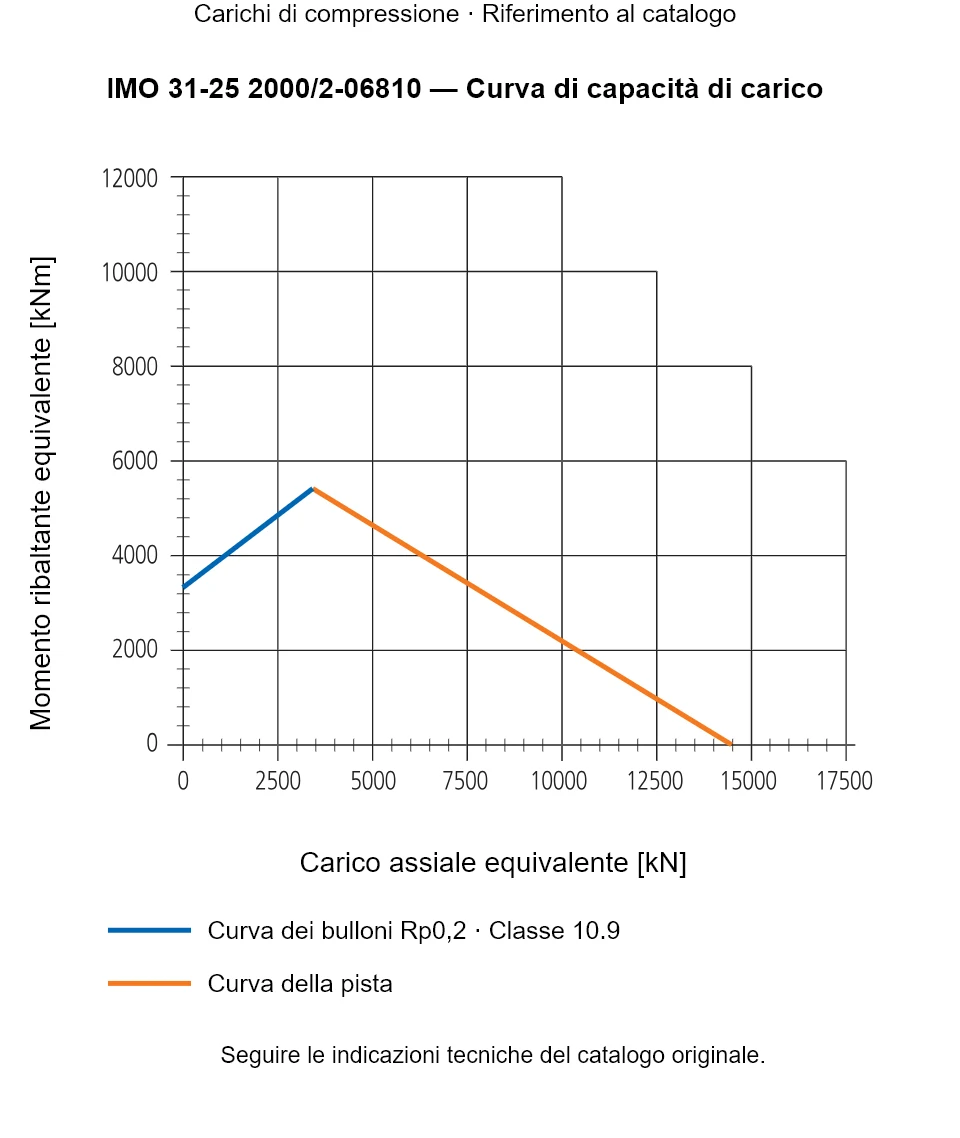

CAPACITÀ DI CARICO DELLA SERIE

Grafico di carico della serie 325

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Modello attuale: 31-25 2000/2-06810Curva 2 · 325 Serie
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Design sostitutivo verificato in fabbrica

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Materiali anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Distanziatori in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Revisione predefinita del disegno approvato: 1.0
  • Data di certificazione collegata al record di importazione

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
