Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

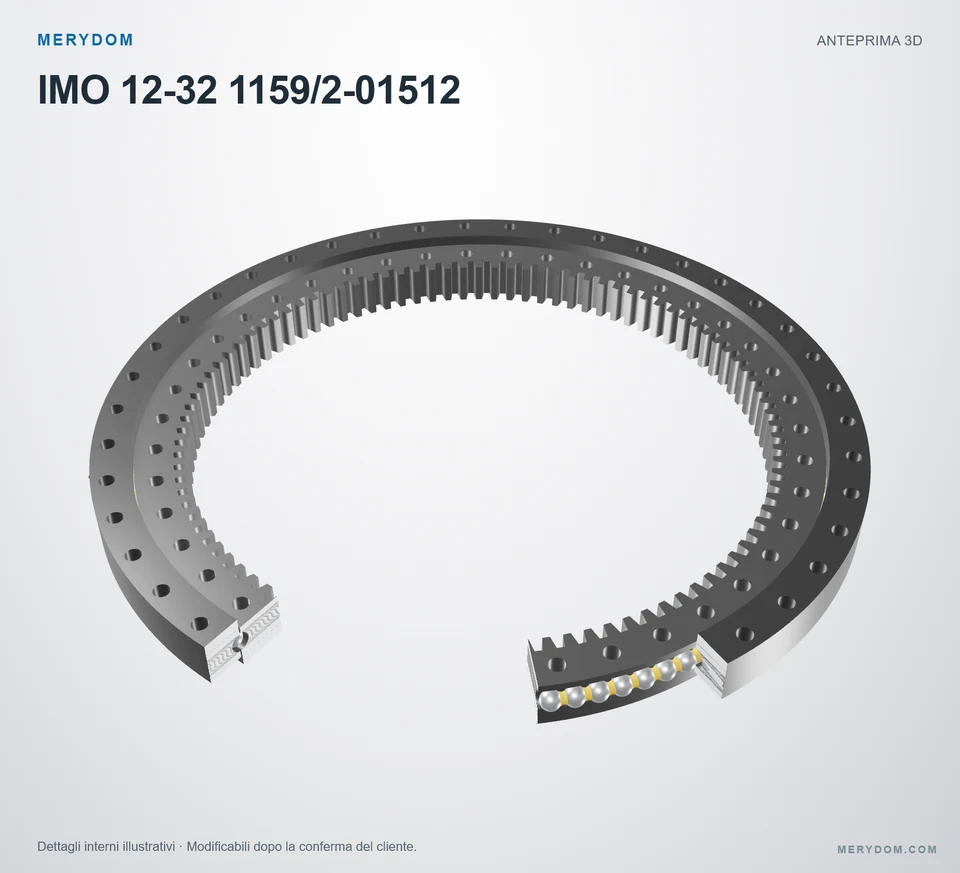

Cuscinetto di rotazione sostitutivo per IMO 12-32 1159/2-01512
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 12-32 1159/2-01512. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 12-32 1159/2-01512. Serie: Other Standard Ball. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
12-32 1159/2-01512
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 12-32 1159/2-01512.
- Overall OD (Do)
- 1286 mm
- Overall ID (di)
- 980 mm
- Altezza totale
- 94 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 42 / 42 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

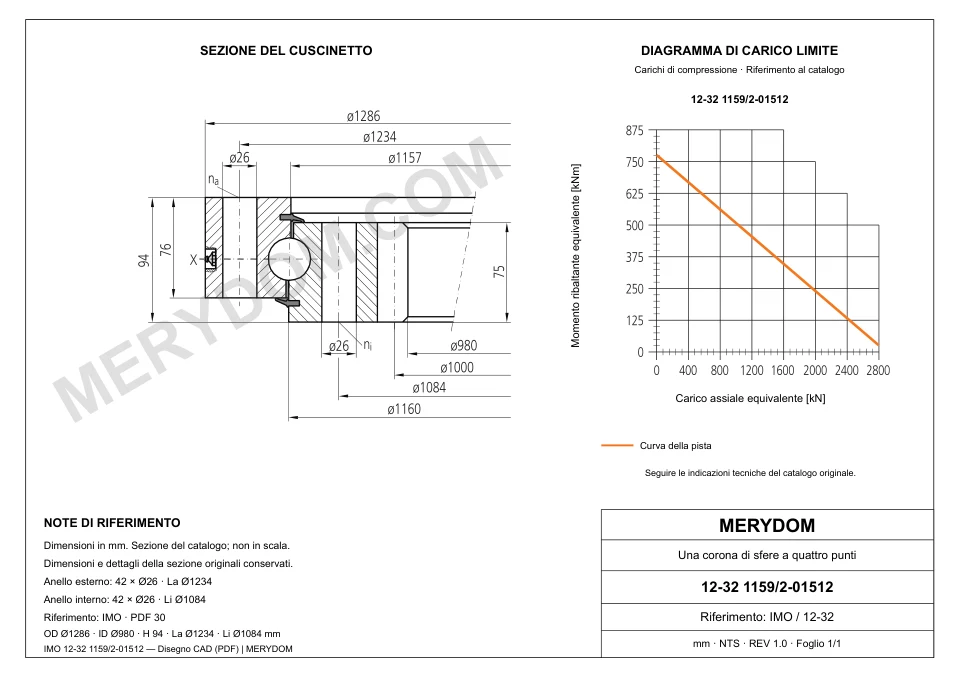

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Peso del gruppo (G)
- 269 kg
- Altezza totale (H)
- 94 mm
- Diametro esterno totale (Da)
- 1.286 mm
- Diametro interno totale (di)
- 980 mm
Montaggio
- Fori di montaggio anello esterno (na)
- 42
- Fori di montaggio anello interno (ni)
- 42
- Circonferenza bulloni anello esterno (La)
- 1.234 mm
- Circonferenza bulloni anello interno (Li)
- 1.084 mm
Dentatura
- Modulo della dentatura (m)
- 10 mm
- Numero di denti (z)
- 100
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 12-32 1159/2-01512
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 12-32 1159/2-01512 |
| Certificato intercambiabile con | IMO 12-32 1159/2-01512 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | Other Standard Ball Serie |
| Modello di riferimento | 12-32 1159/2-01512 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Peso del gruppo (G) | 269 kg |
| Altezza totale (H) | 94 mm |
| Diametro esterno totale (Da) | 1.286 mm |
| Diametro interno totale (di) | 980 mm |
| Montaggio | |
| Fori di montaggio anello esterno (na) | 42 |
| Fori di montaggio anello interno (ni) | 42 |
| Circonferenza bulloni anello esterno (La) | 1.234 mm |
| Circonferenza bulloni anello interno (Li) | 1.084 mm |
| Dentatura | |
| Modulo della dentatura (m) | 10 mm |
| Numero di denti (z) | 100 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 64 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 112 kN |
| Capacità di carico radiale statica (Co_rad) | 1.084 kN |
| Capacità di carico assiale statica (Co_ax) | 2.901 kN |
| Capacità di carico radiale dinamica (C_rad) | 447 kN |
| Capacità di carico assiale dinamica (C_ax) | 521 kN |
| Gioco radiale (SRad) | 0.08 - 0.32 mm |
| Gioco assiale di inclinazione (Skipp) | 0.13 - 0.52 mm |
| Altri dati | |
| Materiale degli anelli da catalogo di riferimento (interno / esterno) (Material) | 42CrMo4V / C45N |
| Fori di trasporto da catalogo di riferimento (T) | Non applicabile |
| Specifica degli ingrassatori da catalogo di riferimento (X) | 4 x AM10x1 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

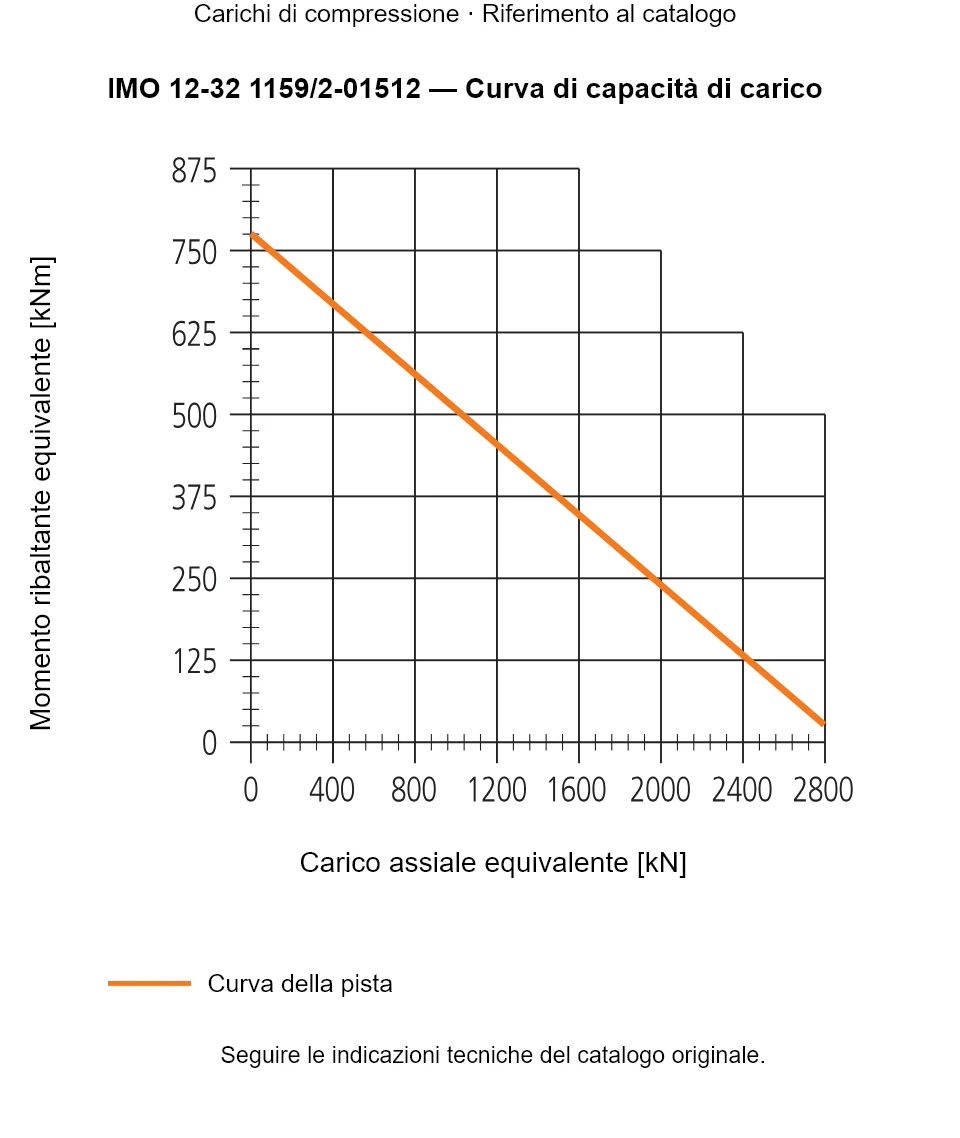

IMO 12-32 1159/2-01512 — Curva di capacità di carico
IMO 12-32 1159/2-01512 — Curva di capacità di carico
IMO 12-32 1159/2-01512 — Curva di capacità di carico · Carichi di compressione · Riferimento al catalogo. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 12-32 1159/2-01512
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
