MERYDOM 12-20 0411/1-02213

Verificato di livello 3

Verificato in fabbrica da MERYDOM per l’intercambiabilità con IMO 12-20 0411/1-02213. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

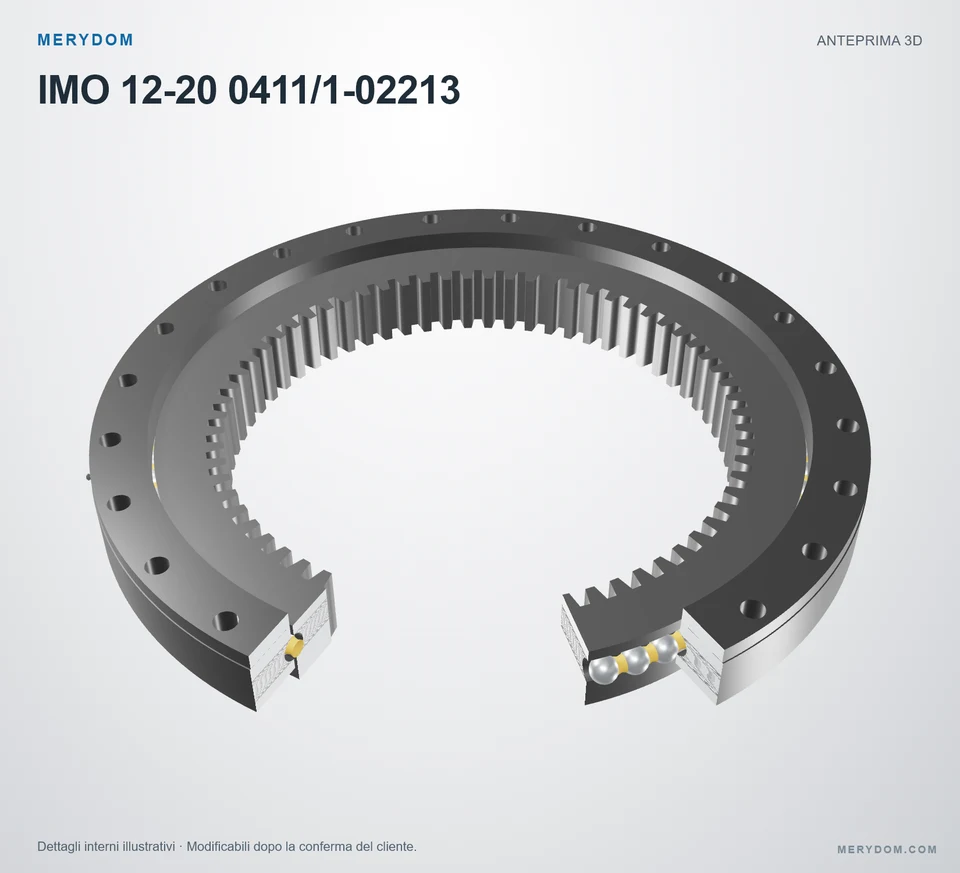

120 Serie · Dentatura interna outlineClicca sull’immagine per ingrandire
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

12-20 0411/1-02213

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 12-20 0411/1-02213.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
486 mm
Overall ID (di)
325 mm
Altezza totale
Non pubblicato
Configurazione dentatura
Dentatura interna
Fori di fissaggio
460 / 24 esterno / interno
Design del cuscinetto
Sfere a quattro punti di contatto
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

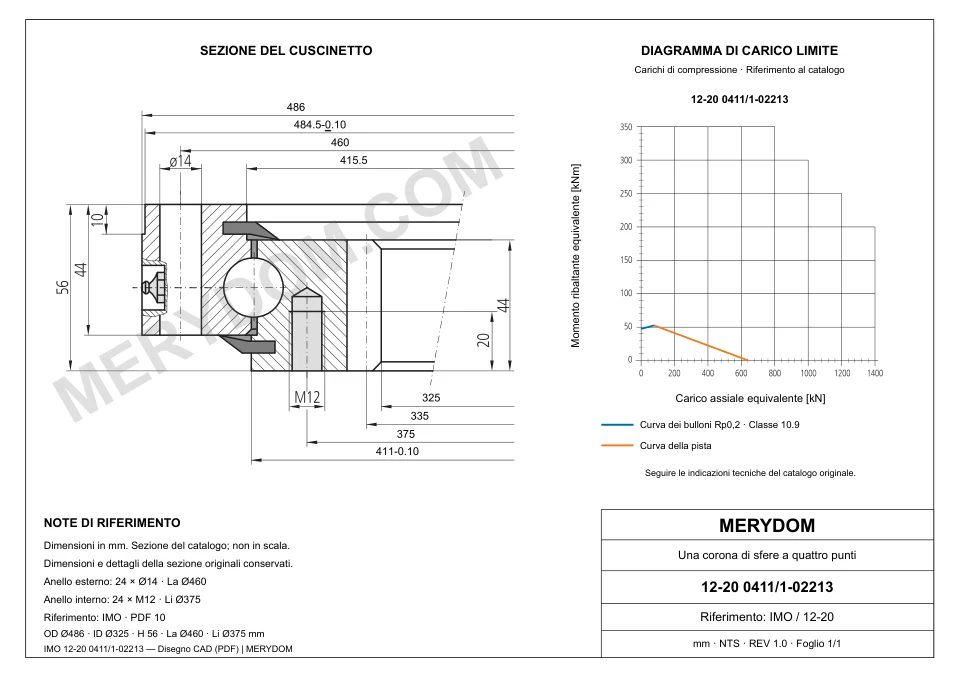

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Da)
486 mm
Diametro interno totale (di)
325 mm

Montaggio

Circonferenza bulloni anello esterno (La)
31 mm
Fori di montaggio anello esterno (na)
460
Diametro comune dei fori di montaggio (B)
24 mm
Circonferenza bulloni anello interno (Li)
375 mm
Fori di montaggio anello interno (ni)
24

Dentatura

Diametro primitivo dentatura (d)
335 mm
Modulo della dentatura (m)
5 mm
Numero di denti (z)
67
SPECIFICA CERTIFICATA MERYDOM

Specifiche del prodotto

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM12-20 0411/1-02213
Certificato intercambiabile conIMO 12-20 0411/1-02213
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoIMO
Serie120 Serie
Modello di riferimento12-20 0411/1-02213
Sistema di misuraMetricoo
Struttura del cuscinettoSfere a quattro punti di contatto
Configurazione dentaturaDentatura interna
Dimensioni
Diametro esterno totale (Da)486 mm
Diametro interno totale (di)325 mm
Montaggio
Circonferenza bulloni anello esterno (La)31 mm
Fori di montaggio anello esterno (na)460
Diametro comune dei fori di montaggio (B)24 mm
Circonferenza bulloni anello interno (Li)375 mm
Fori di montaggio anello interno (ni)24
Dentatura
Diametro primitivo dentatura (d)335 mm
Modulo della dentatura (m)5 mm
Numero di denti (z)67
Capacità di carico
Forza circonferenziale ammessa, normale (fz_norm)11.9 kN
Forza circonferenziale ammessa, massima (fz_max)22.7 kN
Static radial load rating (Co_rad)254 kN
Static axial load rating (Co_ax)592 kN
Dynamic radial load rating (C_rad)156 kN
Dynamic axial load rating (C_ax)156 kN
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

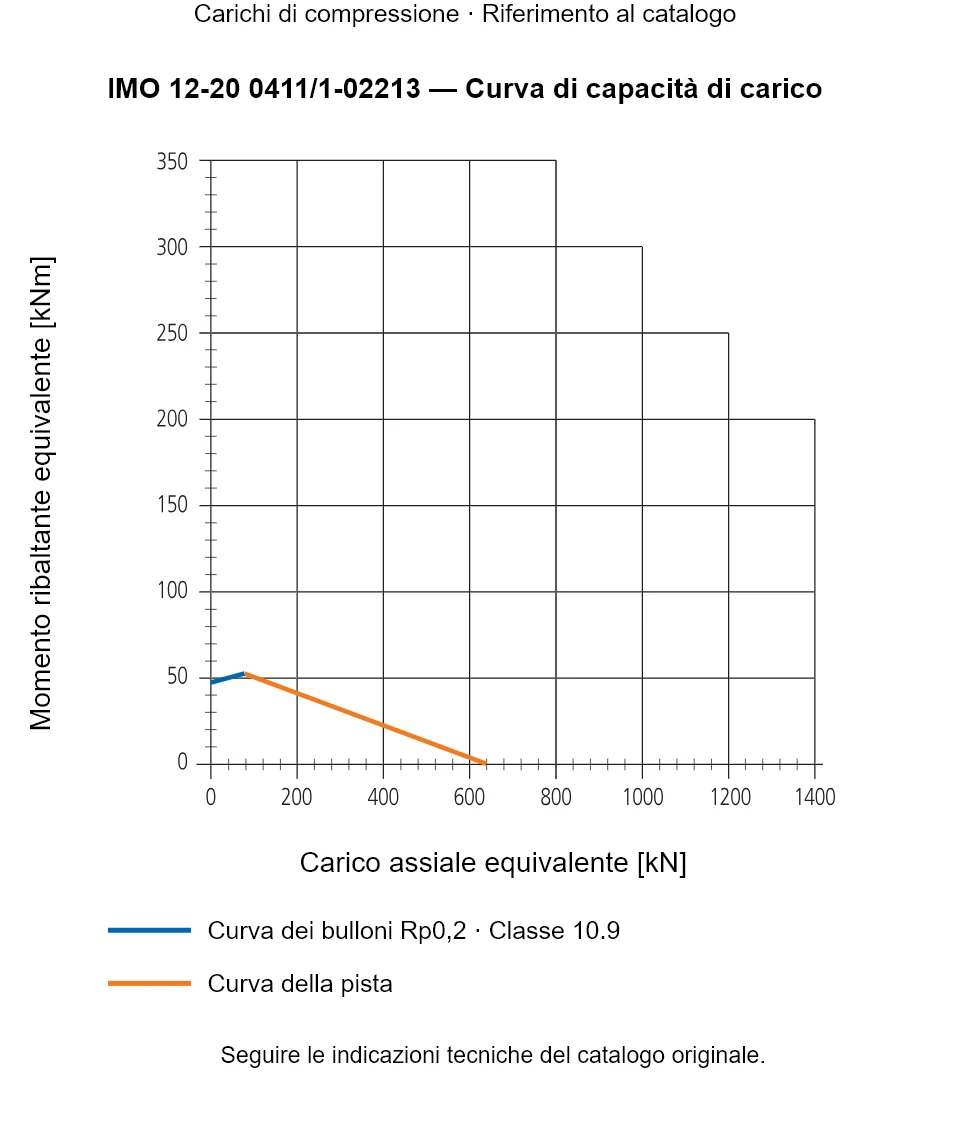

Grafico di carico della serie 120

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Modello attuale: 12-20 0411/1-02213Curva 2 · 120 Serie
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Design sostitutivo verificato in fabbrica

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
SUPPORTO RICAMBI MERYDOM

Pronto per prezzo, consegna e conferma applicativa?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 12-20 0411/1-02213.

Richiedi prezzo e consegna
