Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 13-2000-01
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit ROLLIX 13-2000-01. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
13-2000-01
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 13-2000-01.
- Overall OD (Do)
- 2,135 mm
- Overall ID (di)
- 1,865 mm
- Gesamthöhe
- 123 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 60 / 60 außen / innen
- Lagerbauart
- Double Row Angular Contact Ball
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

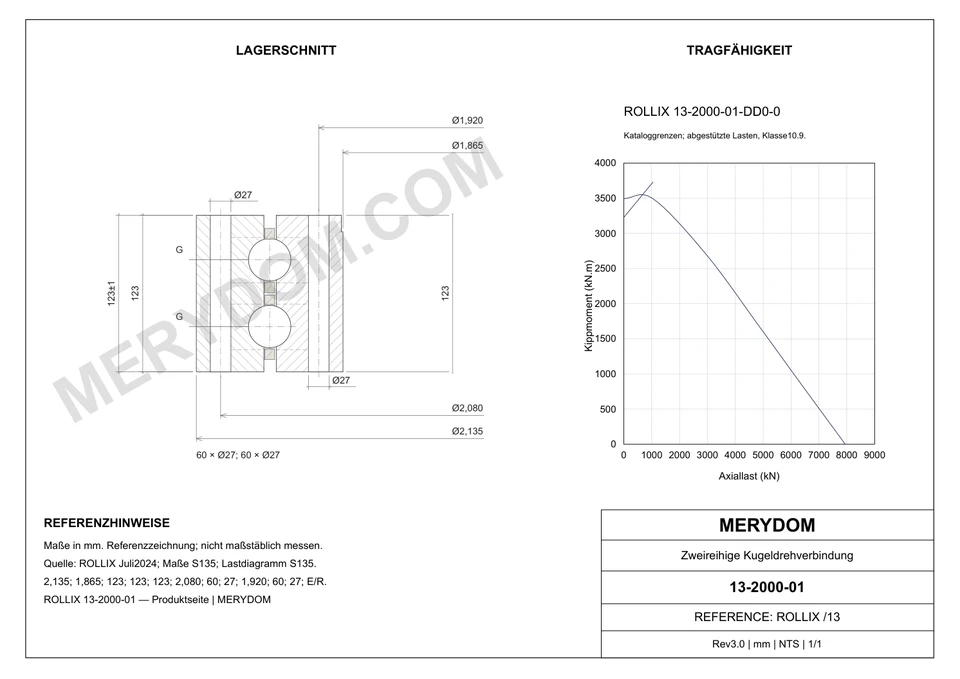

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamthöhe (HT)
- 123 mm
- Gesamt-Außendurchmesser (ØDe)
- 2,135 mm
- Outer ring height (He)
- 123 mm
- Gesamt-Innendurchmesser (ØDi)
- 1,865 mm
- Inner ring height (Hi)
- 123 mm
- Gesamtgewicht (Weight)
- 727 kg
Befestigung
- Outer ring hole type (External ring hole type)
- Th
- Lochkreis Außenring (ØFe)
- 2,080 mm
- Montagebohrungen am Außenring (Ne)
- 60
- Outer ring mounting-hole specification (Dhe)
- 27 mm
- Inner ring hole type (Inner ring hole type)
- Th
- Lochkreis Innenring (ØFi)
- 1,920 mm
- Montagebohrungen am Innenring (Ni)
- 60
- Inner ring mounting-hole specification (Dhi)
- 27 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 13-2000-01 |
| Zertifiziert austauschbar mit | ROLLIX 13-2000-01 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-17 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | ROLLIX |
| Serie | 13 Serie |
| Referenzmodell | 13-2000-01 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Double Row Angular Contact Ball |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Gesamthöhe (HT) | 123 mm |
| Gesamt-Außendurchmesser (ØDe) | 2,135 mm |
| Outer ring height (He) | 123 mm |
| Gesamt-Innendurchmesser (ØDi) | 1,865 mm |
| Inner ring height (Hi) | 123 mm |
| Gesamtgewicht (Weight) | 727 kg |
| Befestigung | |
| Outer ring hole type (External ring hole type) | Th |
| Lochkreis Außenring (ØFe) | 2,080 mm |
| Montagebohrungen am Außenring (Ne) | 60 |
| Outer ring mounting-hole specification (Dhe) | 27 mm |
| Inner ring hole type (Inner ring hole type) | Th |
| Lochkreis Innenring (ØFi) | 1,920 mm |
| Montagebohrungen am Innenring (Ni) | 60 |
| Inner ring mounting-hole specification (Dhi) | 27 mm |
| Weitere Angaben | |
| Ring with greasing Bohrungen (Ring with greasing Bohrungen) | E |
| Greasing hole type (Greasing hole type) | R |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-17 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

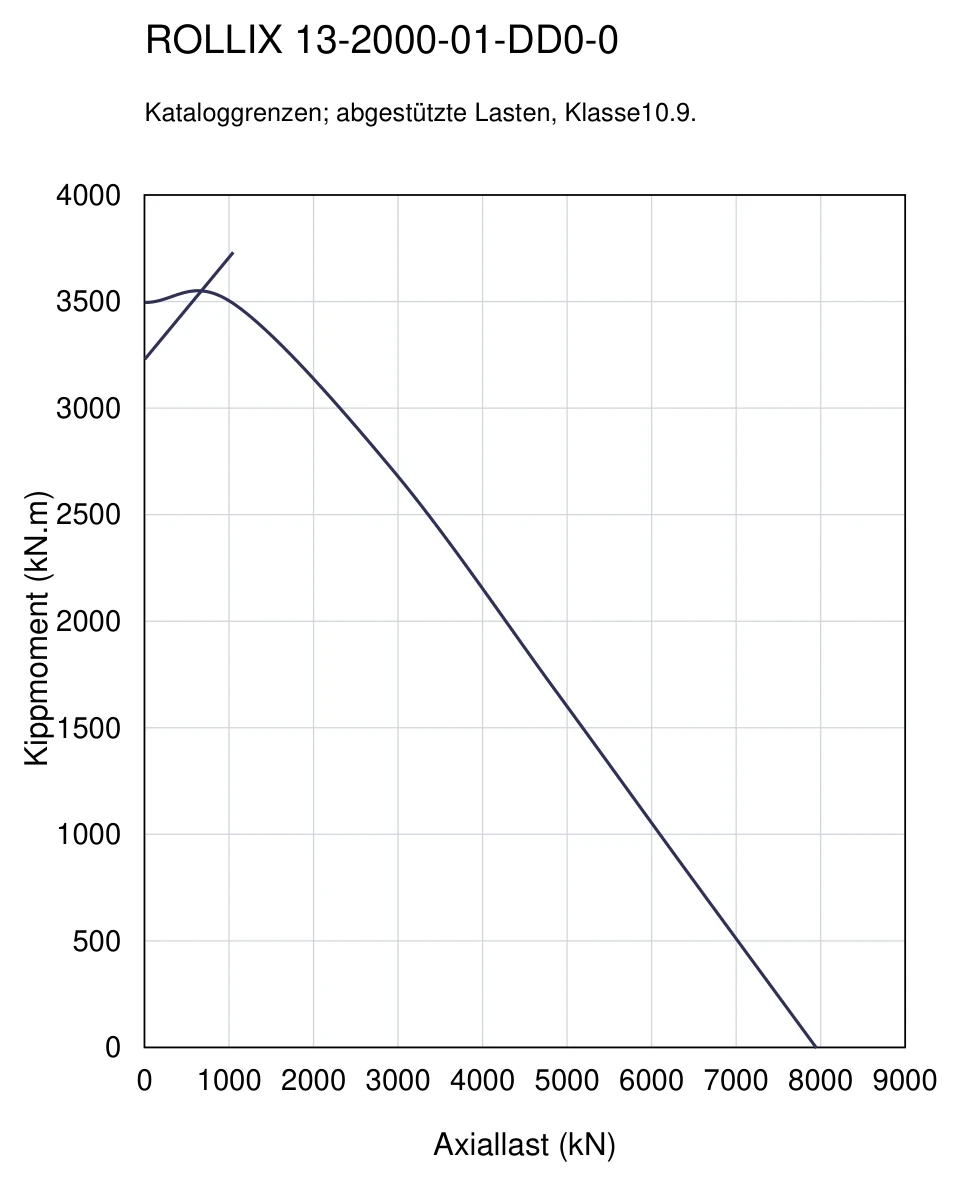

Traglastdiagramm der Serie 13
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING

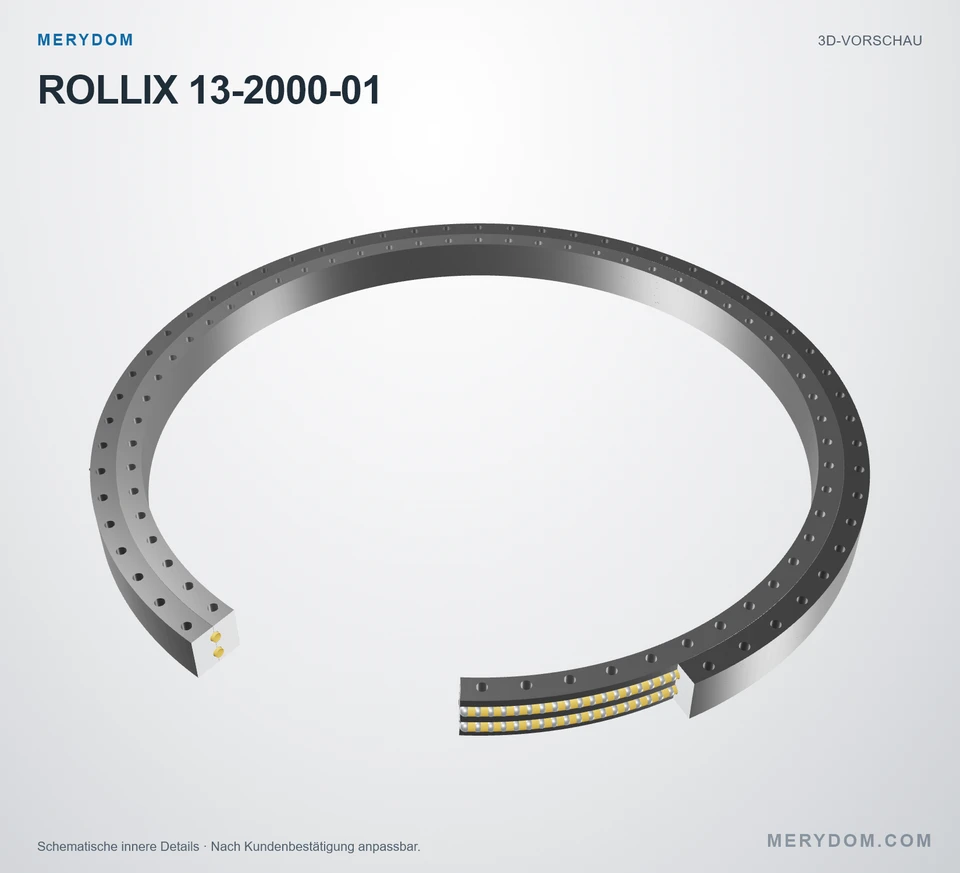

Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 13-2000-01.
