Drehverbindung als Ersatz für La Leonessa VR223E00

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR223E00. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: La Leonessa VR223E00. Serie: Vre-20. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog
Vre-20 Serie - Außenverzahnt outlineBild zum Vergrößern anklicken
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

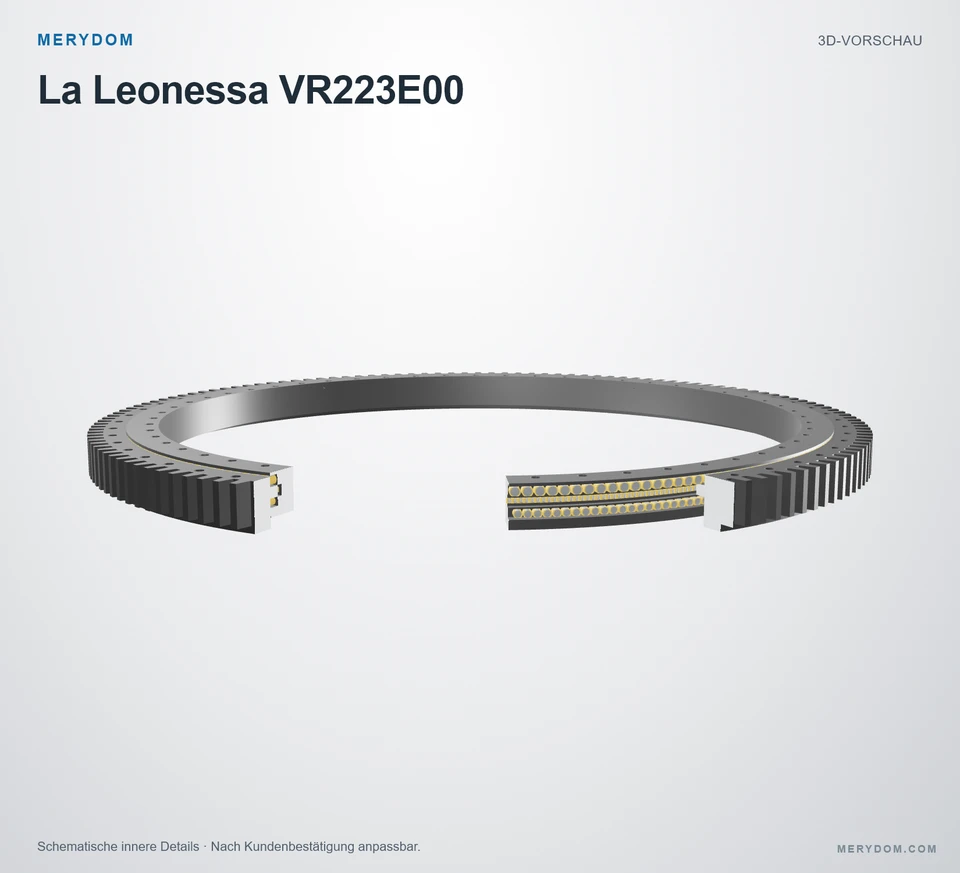

VR223E00

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR223E00.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
2236.8 mm
Overall ID (di)
1853 mm
Gesamthöhe
132 mm
Verzahnungsart
Außenverzahnt
Befestigungsbohrungen
54 / 54 außen / innen
Lagerbauart
Dreireihiges Rollenlager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P)
912 kg
Gesamt-Außendurchmesser (De)
2.236,8 mm
Gesamt-Innendurchmesser (Di)
1.853 mm
Gesamthöhe (H)
132 mm
Dim Dc (DC)
2.030 mm
Dim Dl (Dl)
2.032 mm
Dim Hi (Hi)
106 mm
Dim He (He)
123 mm

Befestigung

Lochkreis Außenring (Ie)
2.105 mm
Montagebohrungen am Außenring (ne)
54
Spezifikation der Außenring-Montagebohrungen (Me)
M24
Lochkreis Innenring (Ii)
1.905 mm
Montagebohrungen am Innenring (ni)
54
Spezifikation der Innenring-Montagebohrungen (Mi)
M24

Verzahnung

Teilkreisdurchmesser der Verzahnung (Dp)
2.192 mm
Verzahnungsmodul (m)
16 mm
Zähnezahl (Z)
137
Profilverschiebungsprodukt x*m (xm)
8 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km)
-1,6 mm
Verzahnung Tooth Height (Hd)
105 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

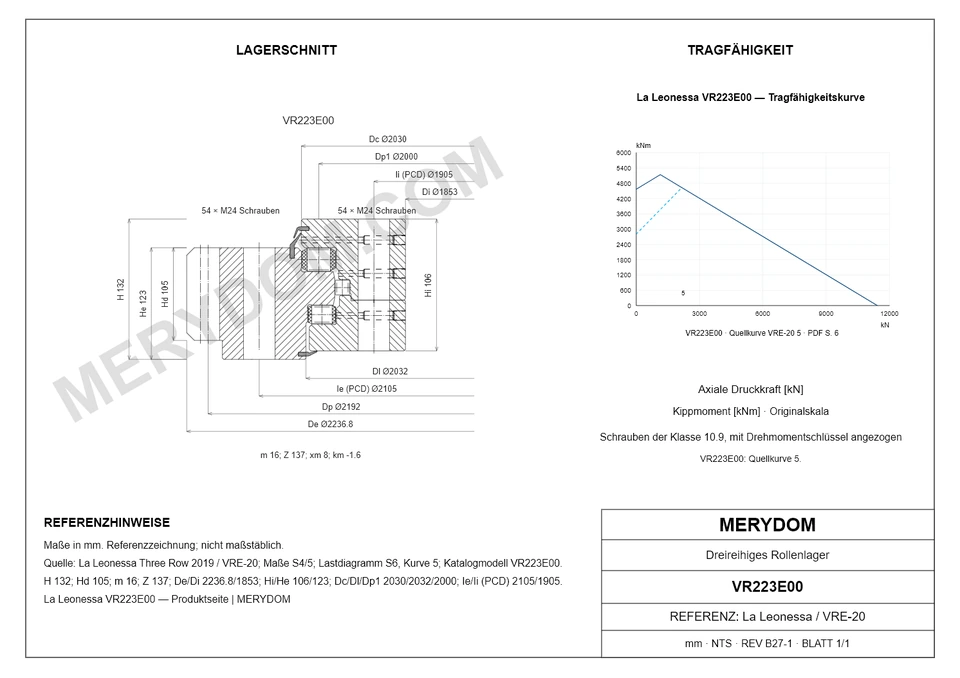

Spezifikationen der Ersatz-Drehverbindung La Leonessa VR223E00

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM ModellVR223E00
Zertifiziert austauschbar mitLa Leonessa VR223E00
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeLa Leonessa
SerieVre-20 Serie
ReferenzmodellVR223E00
MaßsystemMetrisch
LagerkonstruktionDreireihiges Rollenlager
VerzahnungsartAußenverzahnt
Abmessungen
Massee (P)912 kg
Gesamt-Außendurchmesser (De)2.236,8 mm
Gesamt-Innendurchmesser (Di)1.853 mm
Gesamthöhe (H)132 mm
Dim Dc (DC)2.030 mm
Dim Dl (Dl)2.032 mm
Dim Hi (Hi)106 mm
Dim He (He)123 mm
Befestigung
Lochkreis Außenring (Ie)2.105 mm
Montagebohrungen am Außenring (ne)54
Spezifikation der Außenring-Montagebohrungen (Me)M24
Lochkreis Innenring (Ii)1.905 mm
Montagebohrungen am Innenring (ni)54
Spezifikation der Innenring-Montagebohrungen (Mi)M24
Verzahnung
Teilkreisdurchmesser der Verzahnung (Dp)2.192 mm
Verzahnungsmodul (m)16 mm
Zähnezahl (Z)137
Profilverschiebungsprodukt x*m (xm)8 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km)-1,6 mm
Verzahnung Tooth Height (Hd)105 mm
Tragzahlen
Normale Zahnkraft (Fnom)156 kN
Maximale Zahnkraft (Fmax)312 kN
Weitere Angaben
Raceway Pitch Diameter (Dp1)2.000 mm
Lubrication Zerk Count (N)5
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

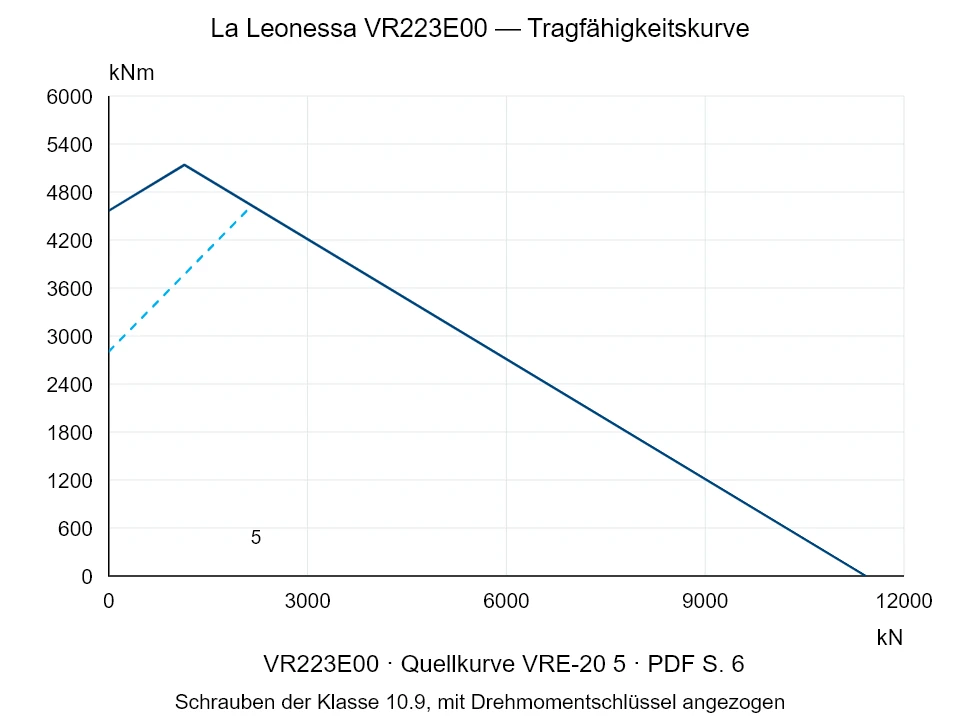

Traglastdiagramm der Serie Vre-20

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Aktuelles Modell: VR223E00Kurve 5 · Vre-20 Serie
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VR223E00

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
