Drehverbindung als Ersatz für La Leonessa VR146E00
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR146E00. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: La Leonessa VR146E00. Serie: VRE-20. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

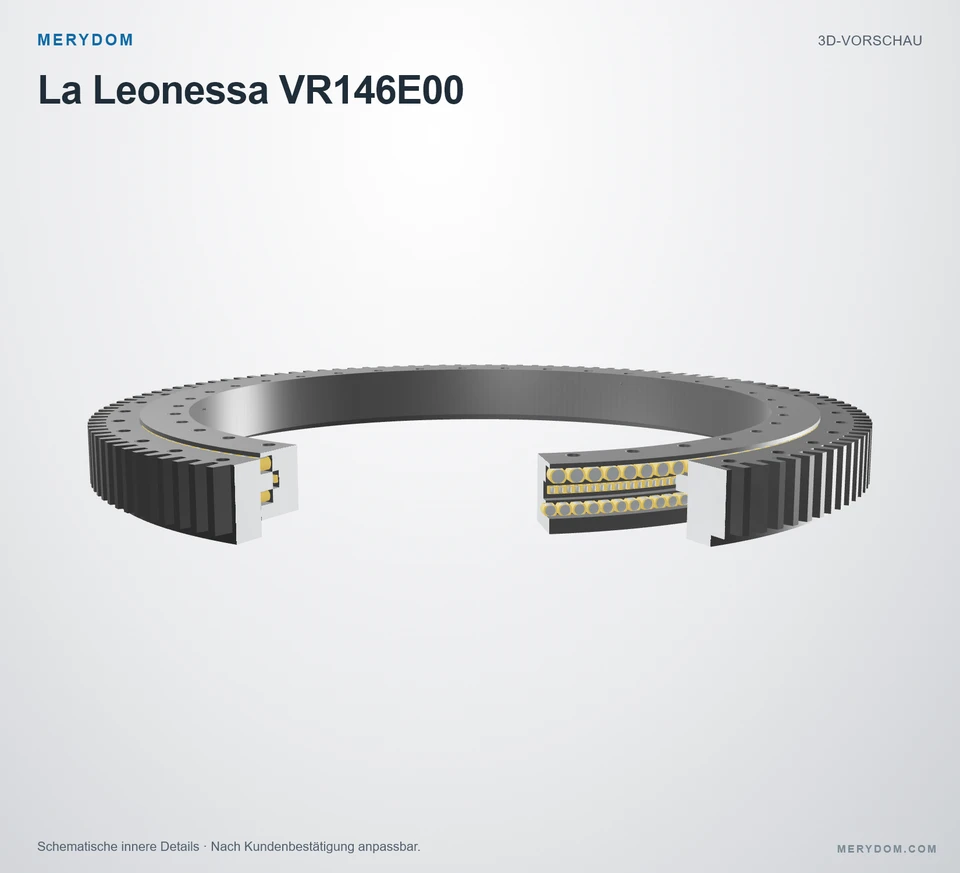

VR146E00
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR146E00.
- Overall OD (Do)
- 1461.6 mm
- Overall ID (di)
- 1103 mm
- Gesamthöhe
- 132 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 36 / 36 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

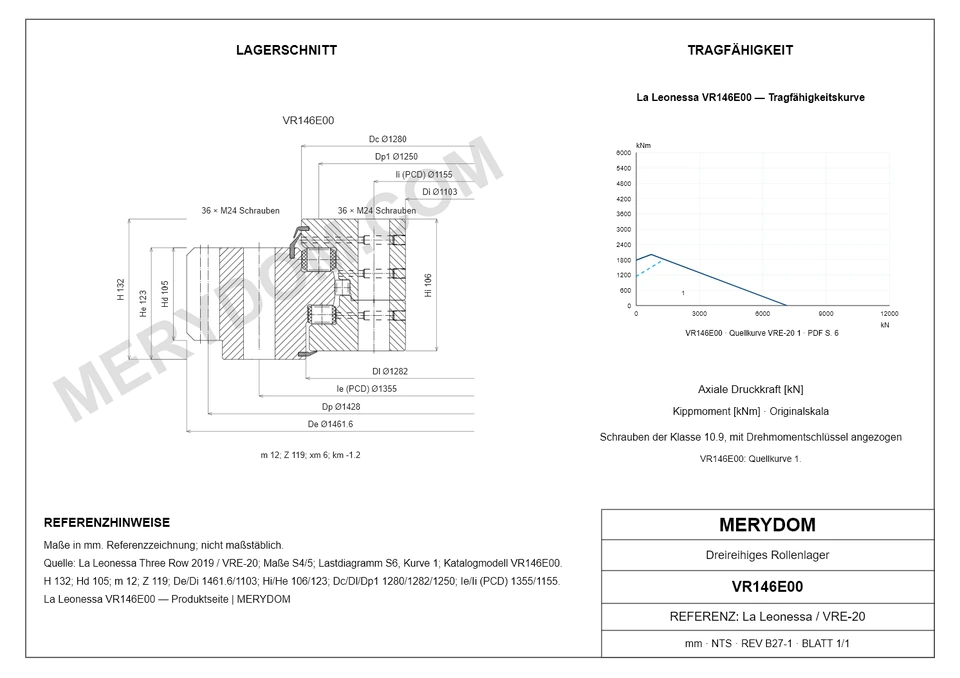

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (P)
- 542 kg
- Gesamt-Außendurchmesser (De)
- 1.461,6 mm
- Gesamt-Innendurchmesser (Di)
- 1.103 mm
- Gesamthöhe (H)
- 132 mm
- Dim Dc (DC)
- 1.280 mm
- Dim Dl (Dl)
- 1.282 mm
- Dim Hi (Hi)
- 106 mm
- Dim He (He)
- 123 mm
Befestigung
- Lochkreis Außenring (Ie)
- 1.355 mm
- Montagebohrungen am Außenring (ne)
- 36
- Spezifikation der Außenring-Montagebohrungen (Me)
- M24
- Lochkreis Innenring (Ii)
- 1.155 mm
- Montagebohrungen am Innenring (ni)
- 36
- Spezifikation der Innenring-Montagebohrungen (Mi)
- M24
Verzahnung
- Teilkreisdurchmesser der Verzahnung (Dp)
- 1.428 mm
- Verzahnungsmodul (m)
- 12 mm
- Zähnezahl (Z)
- 119
- Profilverschiebungsprodukt x*m (xm)
- 6 mm
- Liebherr-Katalog-Verzahnungsmaß k*m (km)
- -1,2 mm
- Verzahnung Tooth Height (Hd)
- 105 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung La Leonessa VR146E00
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VR146E00 |
| Zertifiziert austauschbar mit | La Leonessa VR146E00 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | La Leonessa |
| Serie | VRE-20 Serie |
| Referenzmodell | VR146E00 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (P) | 542 kg |
| Gesamt-Außendurchmesser (De) | 1.461,6 mm |
| Gesamt-Innendurchmesser (Di) | 1.103 mm |
| Gesamthöhe (H) | 132 mm |
| Dim Dc (DC) | 1.280 mm |
| Dim Dl (Dl) | 1.282 mm |
| Dim Hi (Hi) | 106 mm |
| Dim He (He) | 123 mm |
| Befestigung | |
| Lochkreis Außenring (Ie) | 1.355 mm |
| Montagebohrungen am Außenring (ne) | 36 |
| Spezifikation der Außenring-Montagebohrungen (Me) | M24 |
| Lochkreis Innenring (Ii) | 1.155 mm |
| Montagebohrungen am Innenring (ni) | 36 |
| Spezifikation der Innenring-Montagebohrungen (Mi) | M24 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (Dp) | 1.428 mm |
| Verzahnungsmodul (m) | 12 mm |
| Zähnezahl (Z) | 119 |
| Profilverschiebungsprodukt x*m (xm) | 6 mm |
| Liebherr-Katalog-Verzahnungsmaß k*m (km) | -1,2 mm |
| Verzahnung Tooth Height (Hd) | 105 mm |
| Tragzahlen | |
| Normale Zahnkraft (Fnom) | 116 kN |
| Maximale Zahnkraft (Fmax) | 232 kN |
| Weitere Angaben | |
| Raceway Pitch Diameter (Dp1) | 1.250 mm |
| Lubrication Zerk Count (N) | 3 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

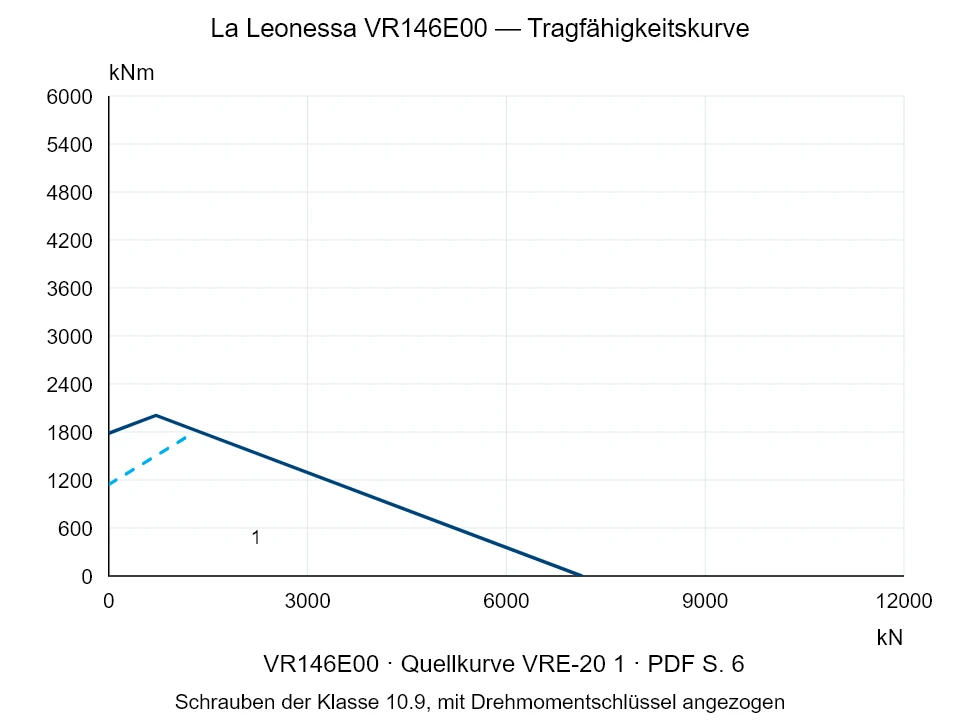

Traglastdiagramm der Serie VRE-20
