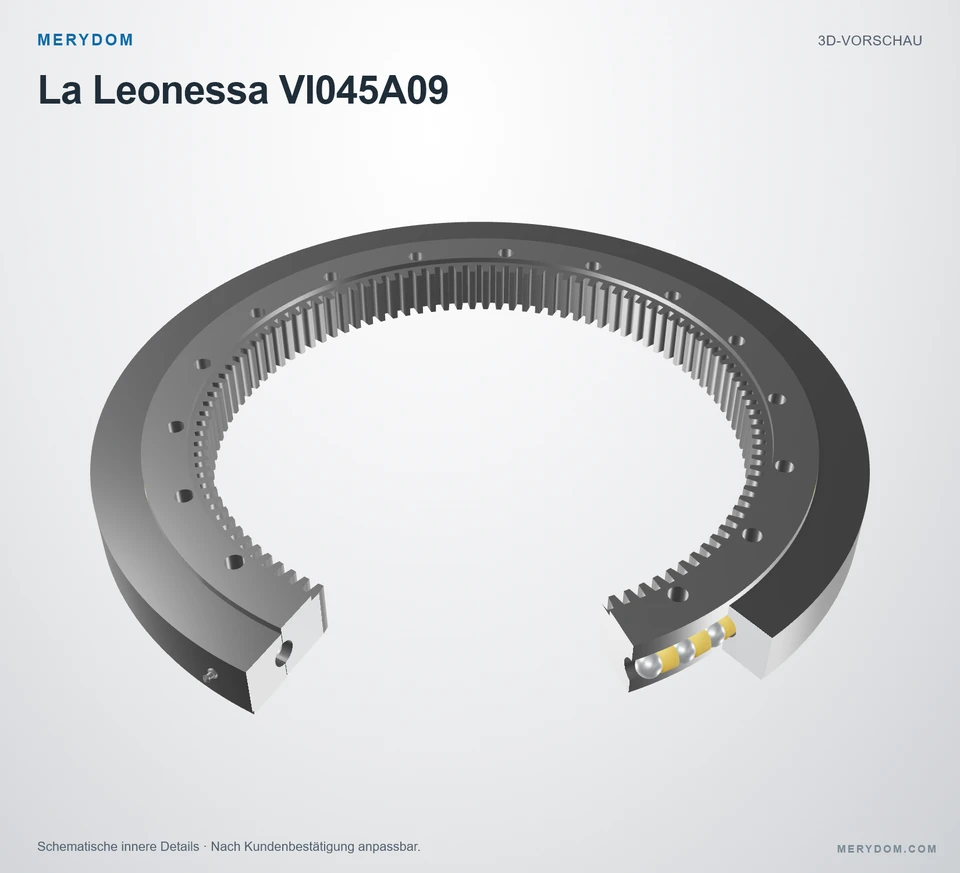

Drehverbindung als Ersatz für La Leonessa VI045A09
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VI045A09. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: La Leonessa VI045A09. Serie: 1si. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VI045A09
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VI045A09.
- Overall OD (Do)
- 458,0 mm
- Overall ID (di)
- 324,0 mm
- Gesamthöhe
- 37,0 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 16 / 18 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (P)
- 19 kg
- Gesamt-Außendurchmesser (De)
- 458 mm
- Gesamt-Innendurchmesser (Di)
- 324 mm
- Gesamthöhe (H)
- 37 mm
- Dim Dr (Dr)
- 400 mm
Befestigung
- Lochkreis Außenring (Ie)
- 438 mm
- Montagebohrungen am Außenring (ne)
- 16
- Spezifikation der Außenring-Montagebohrungen (Me)
- M10
- Lochkreis Innenring (Ii)
- 362 mm
- Montagebohrungen am Innenring (ni)
- 18
- Spezifikation der Innenring-Montagebohrungen (Mi)
- M10
Verzahnung
- Verzahnungsmodul (m)
- 3 mm
- Zähnezahl (z)
- 110
- Teilkreisdurchmesser der Verzahnung (Dp)
- 330 mm
- Verzahnung Tooth Height (Hd)
- 31,5 mm
- Verzahnung Hardening Indicator (Tempra)
- •
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung La Leonessa VI045A09
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VI045A09 |
| Zertifiziert austauschbar mit | La Leonessa VI045A09 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | La Leonessa |
| Serie | 1si Serie |
| Referenzmodell | VI045A09 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Massee (P) | 19 kg |
| Gesamt-Außendurchmesser (De) | 458 mm |
| Gesamt-Innendurchmesser (Di) | 324 mm |
| Gesamthöhe (H) | 37 mm |
| Dim Dr (Dr) | 400 mm |
| Befestigung | |
| Lochkreis Außenring (Ie) | 438 mm |
| Montagebohrungen am Außenring (ne) | 16 |
| Spezifikation der Außenring-Montagebohrungen (Me) | M10 |
| Lochkreis Innenring (Ii) | 362 mm |
| Montagebohrungen am Innenring (ni) | 18 |
| Spezifikation der Innenring-Montagebohrungen (Mi) | M10 |
| Verzahnung | |
| Verzahnungsmodul (m) | 3 mm |
| Zähnezahl (z) | 110 |
| Teilkreisdurchmesser der Verzahnung (Dp) | 330 mm |
| Verzahnung Tooth Height (Hd) | 31,5 mm |
| Verzahnung Hardening Indicator (Tempra) | • |
| Tragzahlen | |
| Statische axiale Grundtragzahl (C0a) | 830 kN |
| Static tilting moment rating (M0r) | 76 kNm |
| Normale Zahnkraft (Fnom) | 8 kN |
| Maximale Zahnkraft (Fmax) | 16 kN |
| Weitere Angaben | |
| Pattern (Schema) | D |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

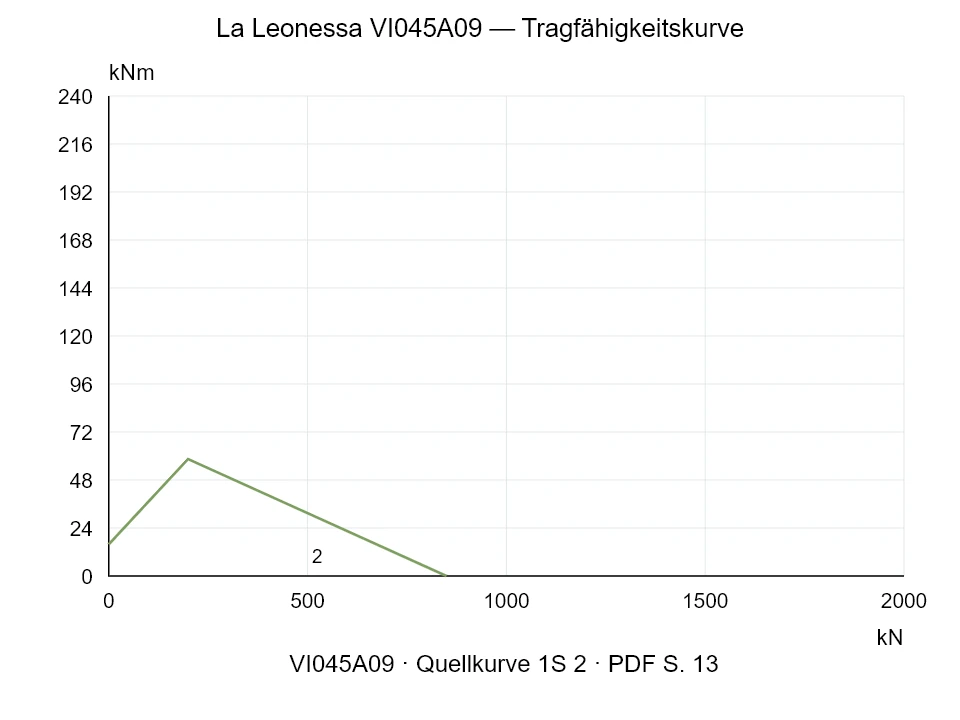

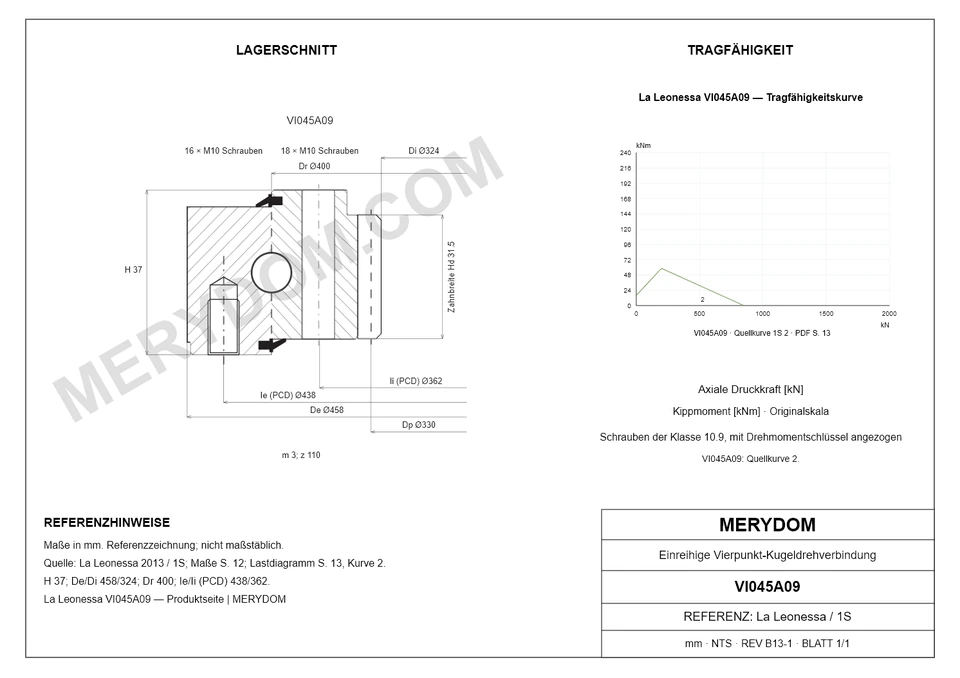

Traglastdiagramm der Serie 1si
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für La Leonessa VI045A09
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
