Drehverbindung als Ersatz für La Leonessa VI057A14

Name: MERYDOM Replacement for La Leonessa VI057A14 Slewing Bearing
Brand: MERYDOM
SKU: VI057A14

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VI057A14

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VI057A14.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 570,0 mm
Overall ID (di): 378,0 mm
Gesamthöhe: 63,0 mm
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 18 / 18 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

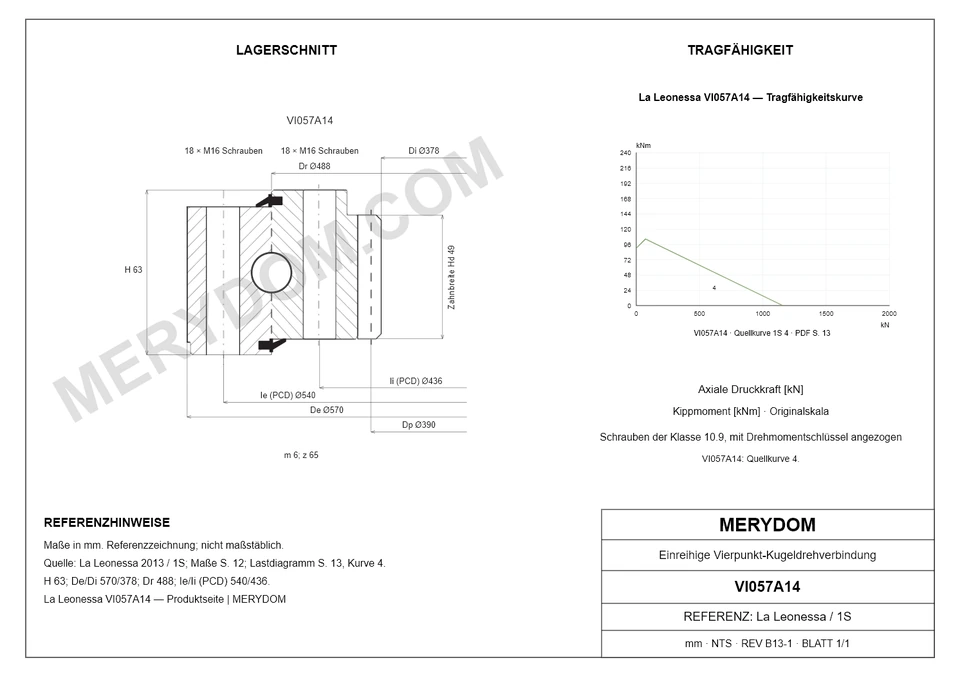

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P): 48 kg
Gesamt-Außendurchmesser (De): 570 mm
Gesamt-Innendurchmesser (Di): 378 mm
Gesamthöhe (H): 63 mm
Dim Dr (Dr): 488 mm
Dim Centering Internal (Ci): 410 +0,3/0 mm

Befestigung

Lochkreis Außenring (Ie): 540 mm
Montagebohrungen am Außenring (ne): 18
Spezifikation der Außenring-Montagebohrungen (Me): M16
Lochkreis Innenring (Ii): 436 mm
Montagebohrungen am Innenring (ni): 18
Spezifikation der Innenring-Montagebohrungen (Mi): M16

Verzahnung

Verzahnungsmodul (m): 6 mm
Zähnezahl (z): 65
Teilkreisdurchmesser der Verzahnung (Dp): 390 mm
Verzahnung Tooth Height (Hd): 49 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VI057A14

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VI057A14
Zertifiziert austauschbar mit	La Leonessa VI057A14
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	La Leonessa
Serie	1si Serie
Referenzmodell	VI057A14
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Massee (P)	48 kg
Gesamt-Außendurchmesser (De)	570 mm
Gesamt-Innendurchmesser (Di)	378 mm
Gesamthöhe (H)	63 mm
Dim Dr (Dr)	488 mm
Dim Centering Internal (Ci)	410 +0,3/0 mm
Befestigung
Lochkreis Außenring (Ie)	540 mm
Montagebohrungen am Außenring (ne)	18
Spezifikation der Außenring-Montagebohrungen (Me)	M16
Lochkreis Innenring (Ii)	436 mm
Montagebohrungen am Innenring (ni)	18
Spezifikation der Innenring-Montagebohrungen (Mi)	M16
Verzahnung
Verzahnungsmodul (m)	6 mm
Zähnezahl (z)	65
Teilkreisdurchmesser der Verzahnung (Dp)	390 mm
Verzahnung Tooth Height (Hd)	49 mm
Tragzahlen
Statische axiale Grundtragzahl (C0a)	1.130 kN
Static tilting moment rating (M0r)	111 kNm
Normale Zahnkraft (Fnom)	21 kN
Maximale Zahnkraft (Fmax)	42 kN
Weitere Angaben
Pattern (Schema)	B

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

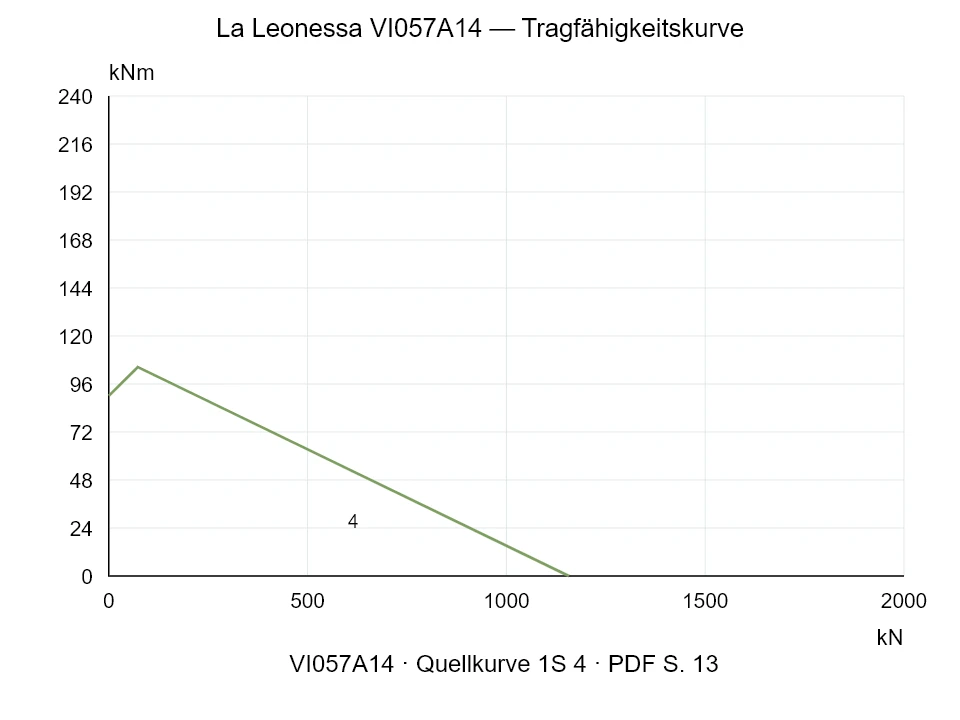

Traglastdiagramm der Serie 1si

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VI057A14

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
