MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für La Leonessa V40I033

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V40I033. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: La Leonessa V40I033. Serie: 1RI. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

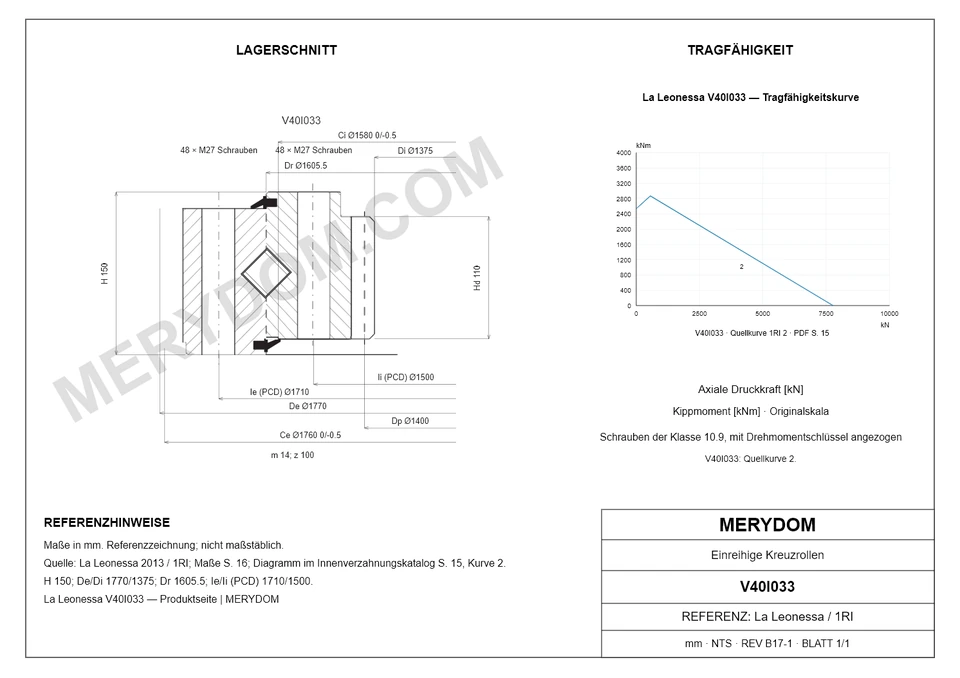

1RI Serie - Innenverzahnt outlineBild zum Vergrößern anklicken

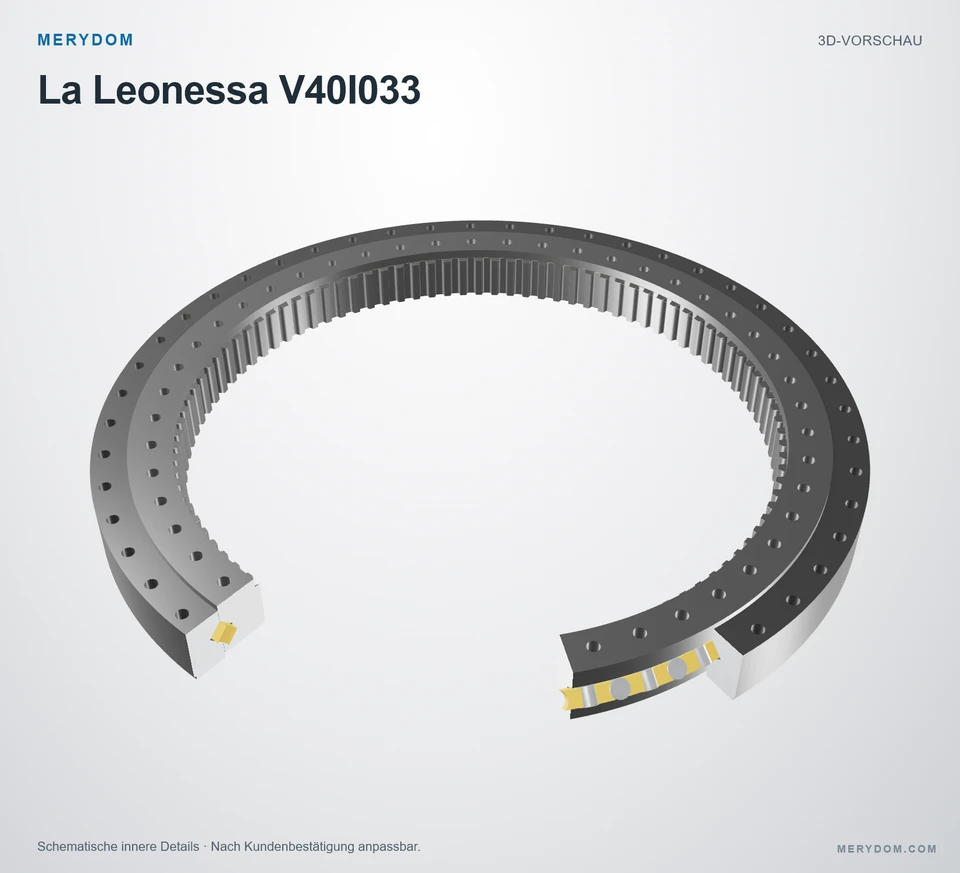

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

V40I033

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V40I033.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
1.770,0 mm
Overall ID (di)
1.375,0 mm
Gesamthöhe
150,0 mm
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
48 / 48 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P)
800 kg
Gesamt-Außendurchmesser (De)
1.770 mm
Gesamt-Innendurchmesser (Di)
1.375 mm
Gesamthöhe (H)
150 mm
Dim Dr (Dr)
1.605,5 mm
Dim Centering External (Ce)
1.760 0/-0,5 mm
Dim Centering Internal (Ci)
1.580 0/-0,5 mm

Befestigung

Lochkreis Außenring (Ie)
1.710 mm
Montagebohrungen am Außenring (ne)
48
Spezifikation der Außenring-Montagebohrungen (Me)
M27
Lochkreis Innenring (Ii)
1.500 mm
Montagebohrungen am Innenring (ni)
48
Spezifikation der Innenring-Montagebohrungen (Mi)
M27

Verzahnung

Verzahnungsmodul (m)
14 mm
Zähnezahl (z)
100
Liebherr-Katalog-Verzahnungsmaß k*m (km)
1,5 mm
Teilkreisdurchmesser der Verzahnung (Dp)
1.400 mm
Verzahnung Tooth Height (Hd)
110 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa V40I033

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM ModellV40I033
Zertifiziert austauschbar mitLa Leonessa V40I033
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeLa Leonessa
Serie1RI Serie
ReferenzmodellV40I033
MaßsystemMetrisch
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartInnenverzahnt
Abmessungen
Massee (P)800 kg
Gesamt-Außendurchmesser (De)1.770 mm
Gesamt-Innendurchmesser (Di)1.375 mm
Gesamthöhe (H)150 mm
Dim Dr (Dr)1.605,5 mm
Dim Centering External (Ce)1.760 0/-0,5 mm
Dim Centering Internal (Ci)1.580 0/-0,5 mm
Befestigung
Lochkreis Außenring (Ie)1.710 mm
Montagebohrungen am Außenring (ne)48
Spezifikation der Außenring-Montagebohrungen (Me)M27
Lochkreis Innenring (Ii)1.500 mm
Montagebohrungen am Innenring (ni)48
Spezifikation der Innenring-Montagebohrungen (Mi)M27
Verzahnung
Verzahnungsmodul (m)14 mm
Zähnezahl (z)100
Liebherr-Katalog-Verzahnungsmaß k*m (km)1,5 mm
Teilkreisdurchmesser der Verzahnung (Dp)1.400 mm
Verzahnung Tooth Height (Hd)110 mm
Tragzahlen
Statische axiale Grundtragzahl (C0a)7.780 kN
Static tilting moment rating (M0r)3.102 kNm
Normale Zahnkraft (Fnom)177 kN
Maximale Zahnkraft (Fmax)354 kN
Weitere Angaben
Pattern (Schema)B
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

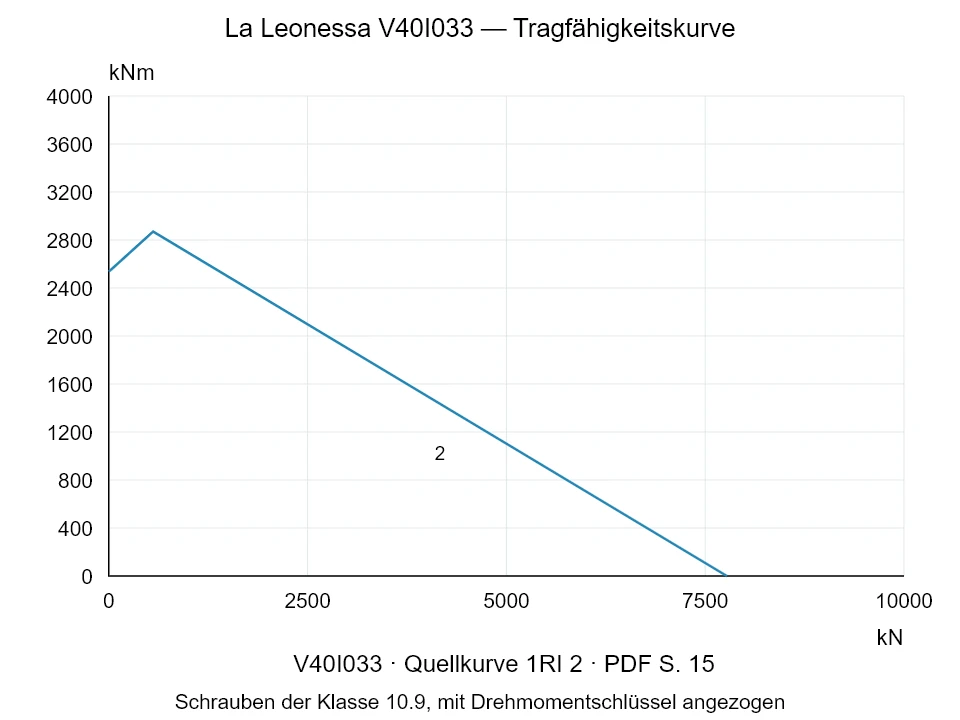

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie 1RI

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Aktuelles Modell: V40I033Kurve 2 · 1RI Serie
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa V40I033

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
