MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für La Leonessa V40I032

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V40I032. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: La Leonessa V40I032. Serie: 1ri. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

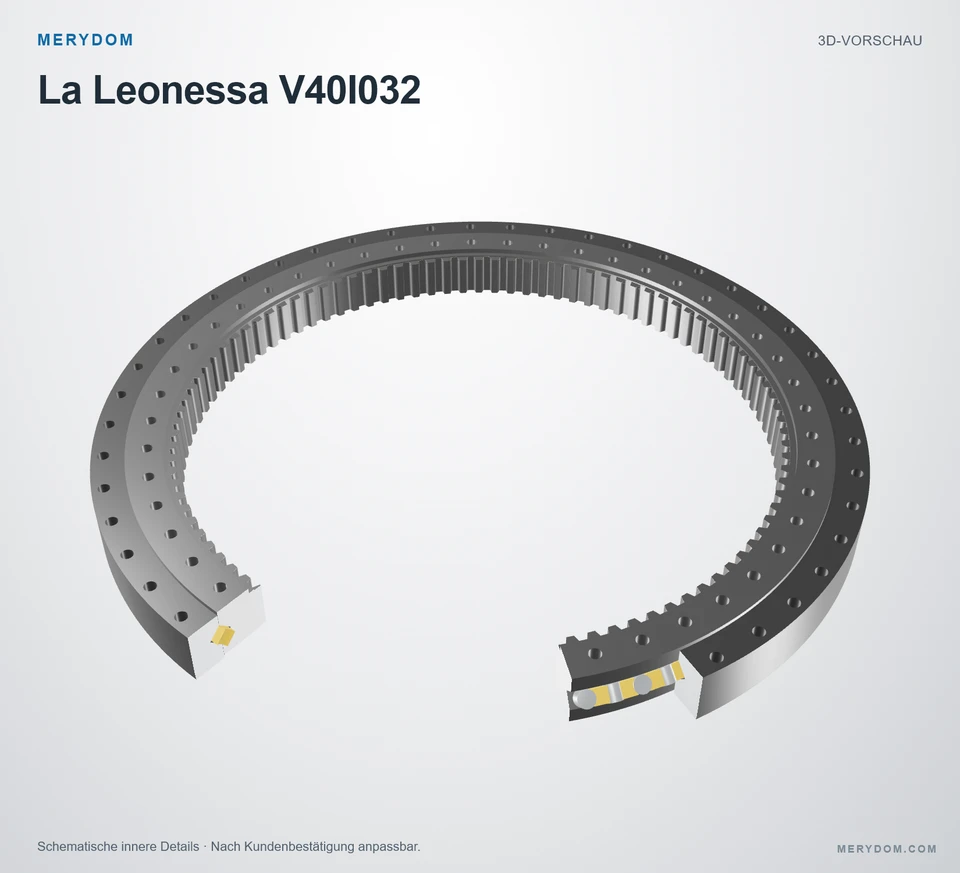

1ri Serie - Innenverzahnt outlineBild zum Vergrößern anklicken
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

V40I032

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V40I032.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
2.002,0 mm
Overall ID (di)
1.568,0 mm
Gesamthöhe
150,0 mm
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
48 / 48 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar

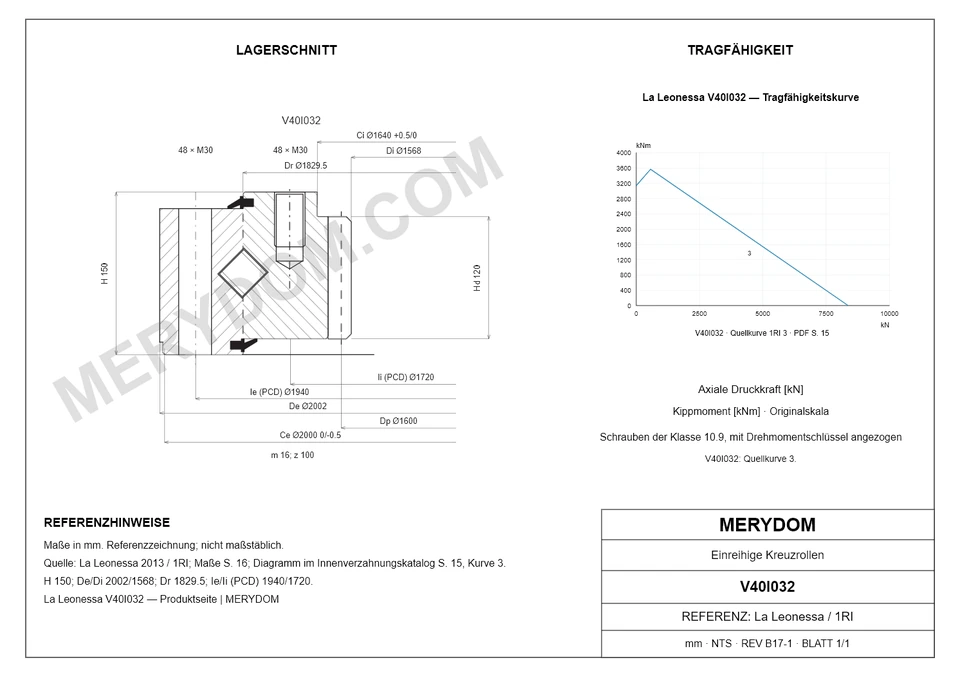

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P)
950 kg
Gesamt-Außendurchmesser (De)
2.002 mm
Gesamt-Innendurchmesser (Di)
1.568 mm
Gesamthöhe (H)
150 mm
Dim Dr (Dr)
1.829,5 mm
Dim Centering External (Ce)
2.000 0/-0,5 mm
Dim Centering Internal (Ci)
1.640 +0,5/0 mm

Befestigung

Lochkreis Außenring (Ie)
1.940 mm
Montagebohrungen am Außenring (ne)
48
Spezifikation der Außenring-Montagebohrungen (Me)
M30
Lochkreis Innenring (Ii)
1.720 mm
Montagebohrungen am Innenring (ni)
48
Spezifikation der Innenring-Montagebohrungen (Mi)
M30

Verzahnung

Verzahnungsmodul (m)
16 mm
Zähnezahl (z)
100
Teilkreisdurchmesser der Verzahnung (Dp)
1.600 mm
Verzahnung Tooth Height (Hd)
120 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa V40I032

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM ModellV40I032
Zertifiziert austauschbar mitLa Leonessa V40I032
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeLa Leonessa
Serie1ri Serie
ReferenzmodellV40I032
MaßsystemMetrisch
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartInnenverzahnt
Abmessungen
Massee (P)950 kg
Gesamt-Außendurchmesser (De)2.002 mm
Gesamt-Innendurchmesser (Di)1.568 mm
Gesamthöhe (H)150 mm
Dim Dr (Dr)1.829,5 mm
Dim Centering External (Ce)2.000 0/-0,5 mm
Dim Centering Internal (Ci)1.640 +0,5/0 mm
Befestigung
Lochkreis Außenring (Ie)1.940 mm
Montagebohrungen am Außenring (ne)48
Spezifikation der Außenring-Montagebohrungen (Me)M30
Lochkreis Innenring (Ii)1.720 mm
Montagebohrungen am Innenring (ni)48
Spezifikation der Innenring-Montagebohrungen (Mi)M30
Verzahnung
Verzahnungsmodul (m)16 mm
Zähnezahl (z)100
Teilkreisdurchmesser der Verzahnung (Dp)1.600 mm
Verzahnung Tooth Height (Hd)120 mm
Tragzahlen
Statische axiale Grundtragzahl (C0a)8.370 kN
Static tilting moment rating (M0r)3.834 kNm
Normale Zahnkraft (Fnom)224 kN
Maximale Zahnkraft (Fmax)448 kN
Weitere Angaben
Pattern (Schema)A
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

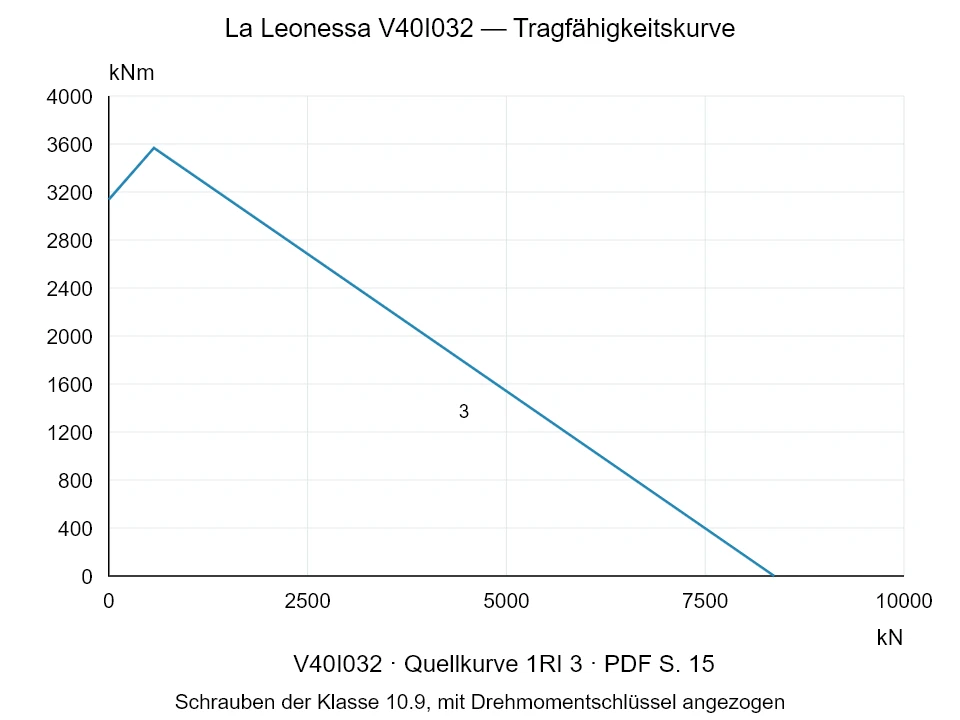

Traglastdiagramm der Serie 1ri

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Aktuelles Modell: V40I032Kurve 3 · 1ri Serie
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa V40I032

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
