Drehverbindung als Ersatz für Kaydon RK6-33P1Z

Name: MERYDOM Replacement for Kaydon RK6-33P1Z Slewing Bearing
Brand: MERYDOM
SKU: RK6-33P1Z

Zurück zum Ersatzkatalog

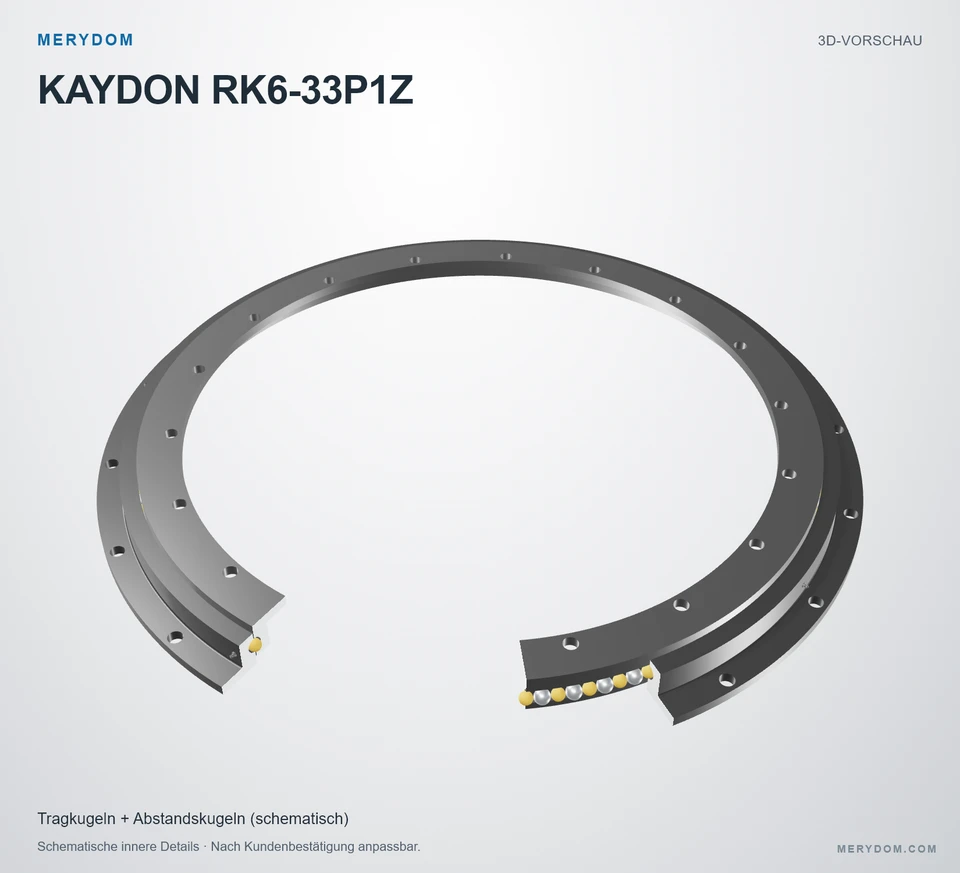

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON RK6-33P1Z. — KAYDON RK6-33P1Z — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

RK6-33P1Z

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-33P1Z.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 37.320 in
Overall ID (di): 28.900 in
Gesamthöhe: 2.205 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 18 / 18 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

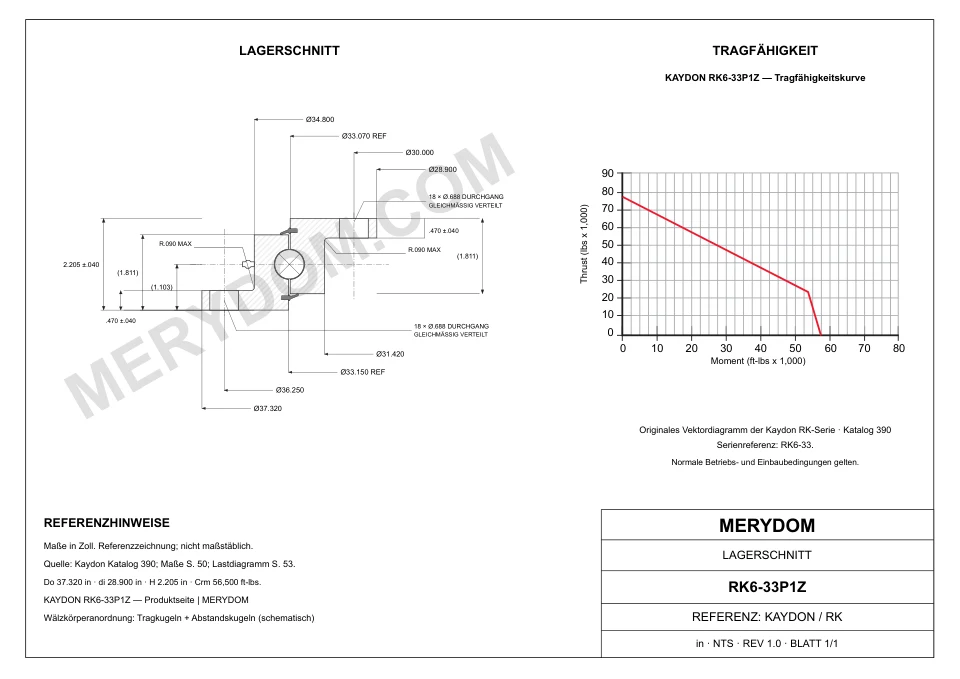

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 37.320 inca. 947,9 mm
Gesamt-Innendurchmesser (di): 28.900 inca. 734 mm
Außendurchmesser des Außenringkörpers (Dr): 34.800 inca. 884 mm
Innendurchmesser des Außenrings (Di): 33.150 inca. 842 mm
Außendurchmesser des Innenrings (do): 33.070 inca. 840 mm
Innendurchmesser des Innenringkörpers (dr): 31.420 inca. 798,1 mm
Gesamthöhe (H): 2.205 inca. 56,01 mm
Gesamtgewicht (G): 118 lbca. 53,524 kg
Innenringhöhe (Hi): 1.811 inca. 46 mm
Außenringhöhe (Ho): 1.811 inca. 46 mm

Befestigung

Lochkreis Außenring (Lo): 36.250 inca. 920,8 mm
Lochkreis Innenring (Li): 30.000 inca. 762 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon RK6-33P1Z

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	RK6-33P1Z
Zertifiziert austauschbar mit	Kaydon RK6-33P1Z
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Rk Serie
Referenzmodell	RK6-33P1Z
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	37.320 inca. 947,9 mm
Gesamt-Innendurchmesser (di)	28.900 inca. 734 mm
Gesamthöhe (H)	2.205 inca. 56,01 mm
Innenringhöhe (Hi)	1.811 inca. 46 mm
Außenringhöhe (Ho)	1.811 inca. 46 mm
Außendurchmesser des Außenringkörpers (Dr)	34.800 inca. 884 mm
Innendurchmesser des Außenrings (Di)	33.150 inca. 842 mm
Außendurchmesser des Innenrings (do)	33.070 inca. 840 mm
Innendurchmesser des Innenringkörpers (dr)	31.420 inca. 798,1 mm
Lochkreis Außenring (Lo)	36.250 inca. 920,8 mm
Lochkreis Innenring (Li)	30.000 inca. 762 mm
Gesamtgewicht (G)	118 lbca. 53,524 kg
Tragzahlen
Momententragzahl (Crm)	56500 ft·lbfca. 76,6 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	18 Bohrungen · 0.688 through, equally spaced
Schraubenbohrungen Innenring (ni)	18 Bohrungen · 0.688 through, equally spaced
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

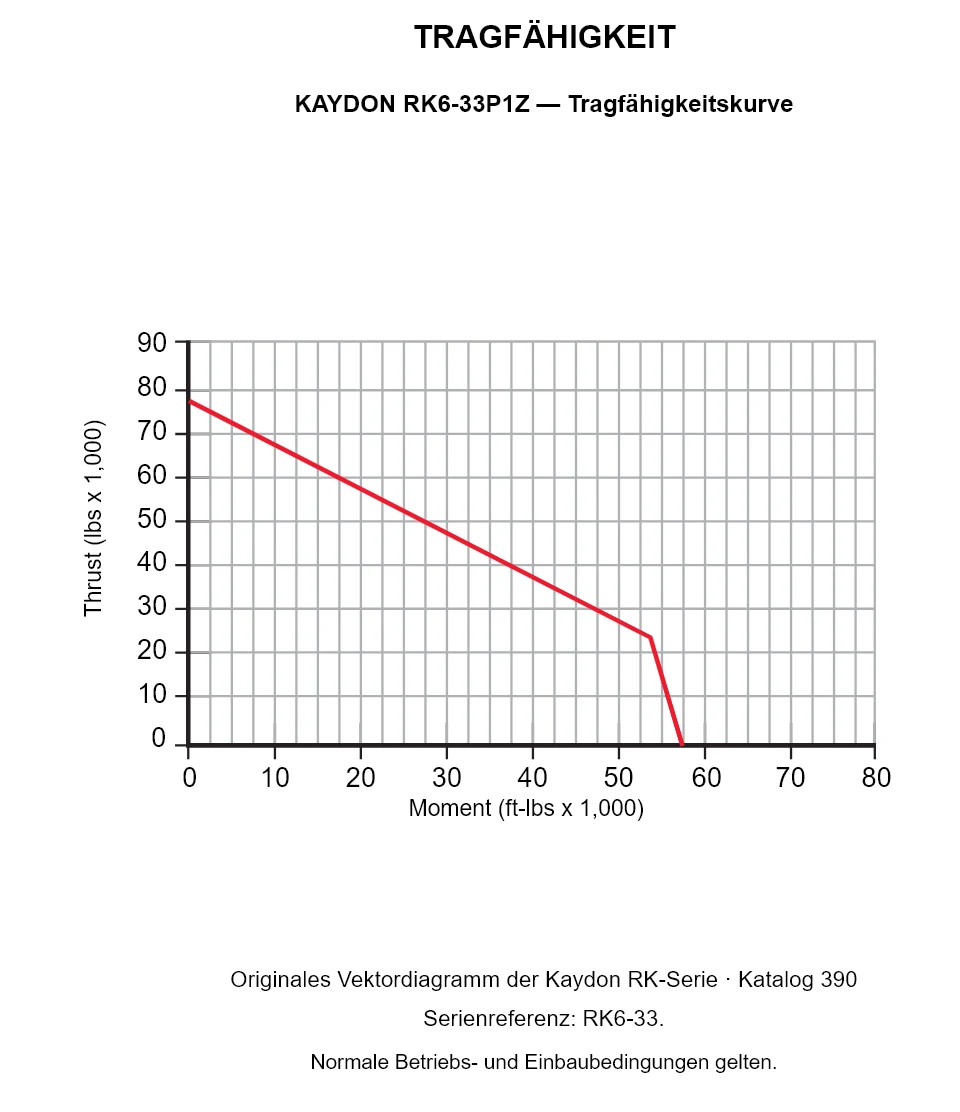

KAYDON RK6-33P1Z — Tragfähigkeitskurve

KAYDON RK6-33P1Z — Tragfähigkeitskurve. Serienreferenz: RK6-33. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon RK6-33P1Z

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
RK6-33N1Z	Innenverzahnt	947.928 × 739.978 × 56.007 mm	Details ansehen →
RK6-33E1Z	Außenverzahnt	944.88 × 734.06 × 56.007 mm	Details ansehen →
RK6-37E1Z	Außenverzahnt	1,046.48 × 834.136 × 56.007 mm	Details ansehen →
RK6-29N1Z	Innenverzahnt	848.106 × 650.24 × 56.007 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
