MERYDOM RK6-29N1Z
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon RK6-29N1Z. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

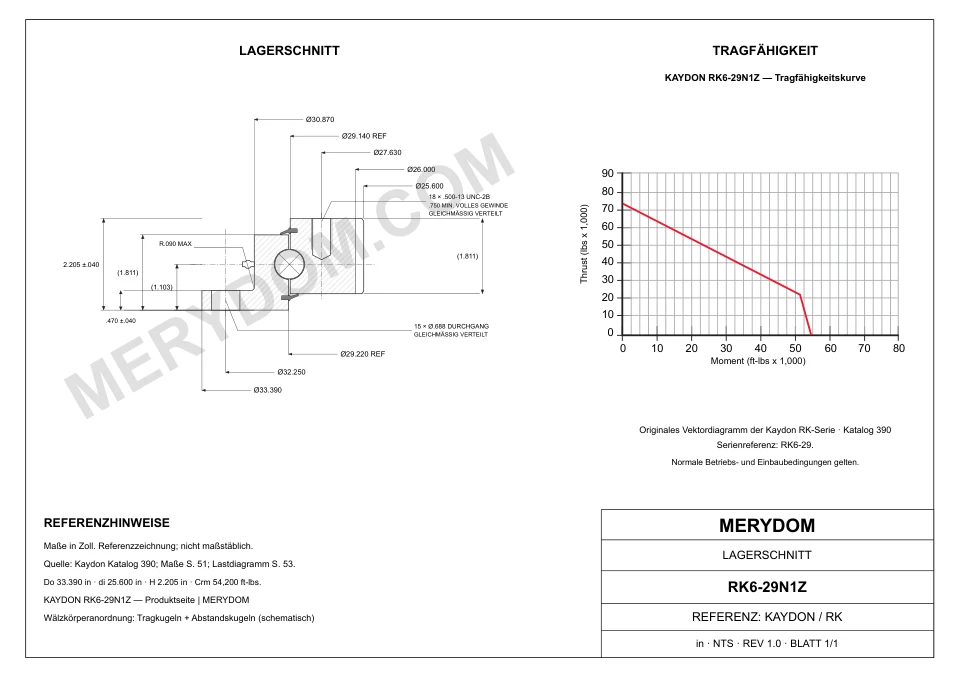

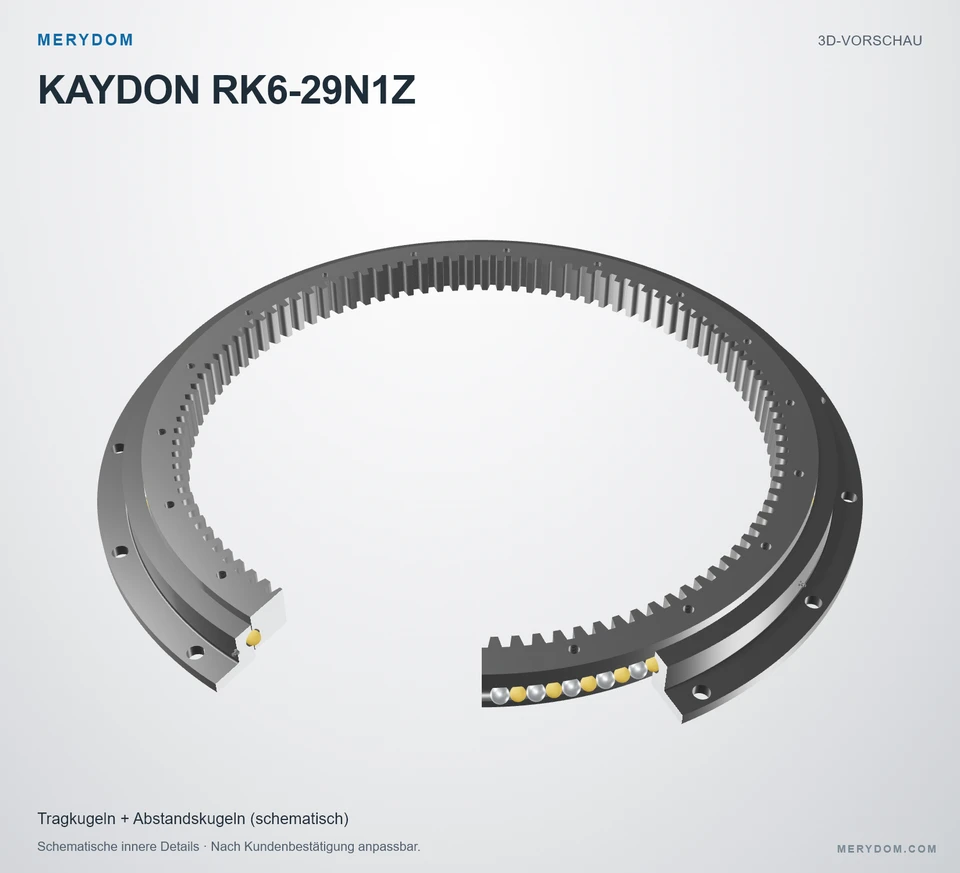

RK6-29N1Z
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-29N1Z.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 33.390 in
- Overall ID (di)
- 25.600 in
- Gesamthöhe
- 2.205 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 15 / 18 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | RK6-29N1Z |
| Zertifiziert austauschbar mit | Kaydon RK6-29N1Z |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | RK Serie |
| Referenzmodell | RK6-29N1Z |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 33.390 in848.106 mm |
| Gesamt-Innendurchmesser (di) | 25.600 in650.24 mm |
| Gesamthöhe (H) | 2.205 in56.007 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 30.870 in784.098 mm |
| Innendurchmesser des Außenrings (Di) | 29.220 in742.188 mm |
| Außendurchmesser des Innenrings (do) | 29.140 in740.156 mm |
| Lochkreis Außenring (Lo) | 32.250 in819.15 mm |
| Lochkreis Innenring (Li) | 27.630 in701.802 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 26.000 in660.4 mm |
| Assembly weight (G) | 121 lb54.885 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 6300 lbf28,023.796 N |
| Momententragzahl (Crm) | 54200 in54,200 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 15 Bohrungen · 0.688 through, equally spaced |
| Schraubenbohrungen Innenring (ni) | 18 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 4.00000000 DP |
| Äquivalentes Modul (m) | 6.35 mm |
| Zähnezahl (z2) | 104 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

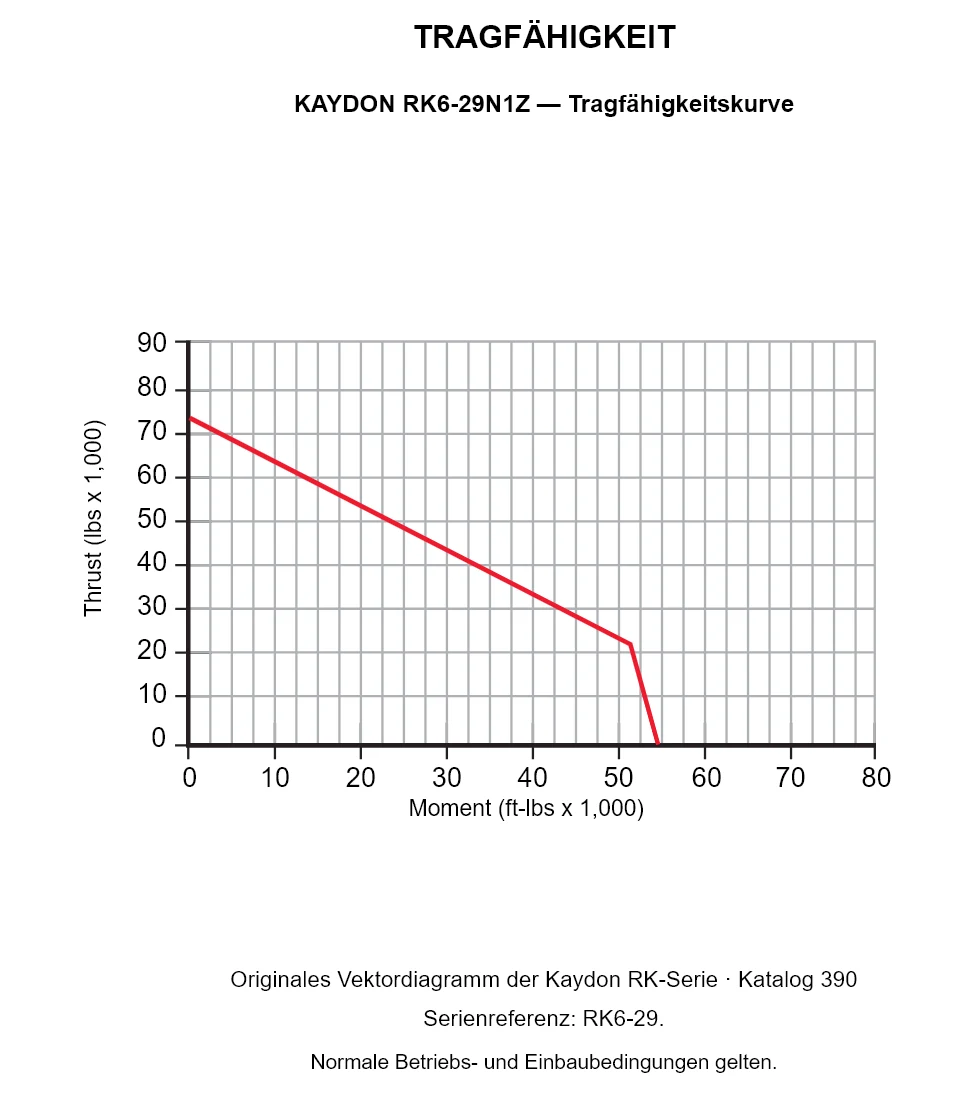

Traglastdiagramm der Serie RK
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model RK6-29N1Z.
