Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM RK6-29N1Z
Сертифицировано заводом MERYDOM как взаимозаменяемое с Kaydon RK6-29N1Z. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
RK6-29N1Z

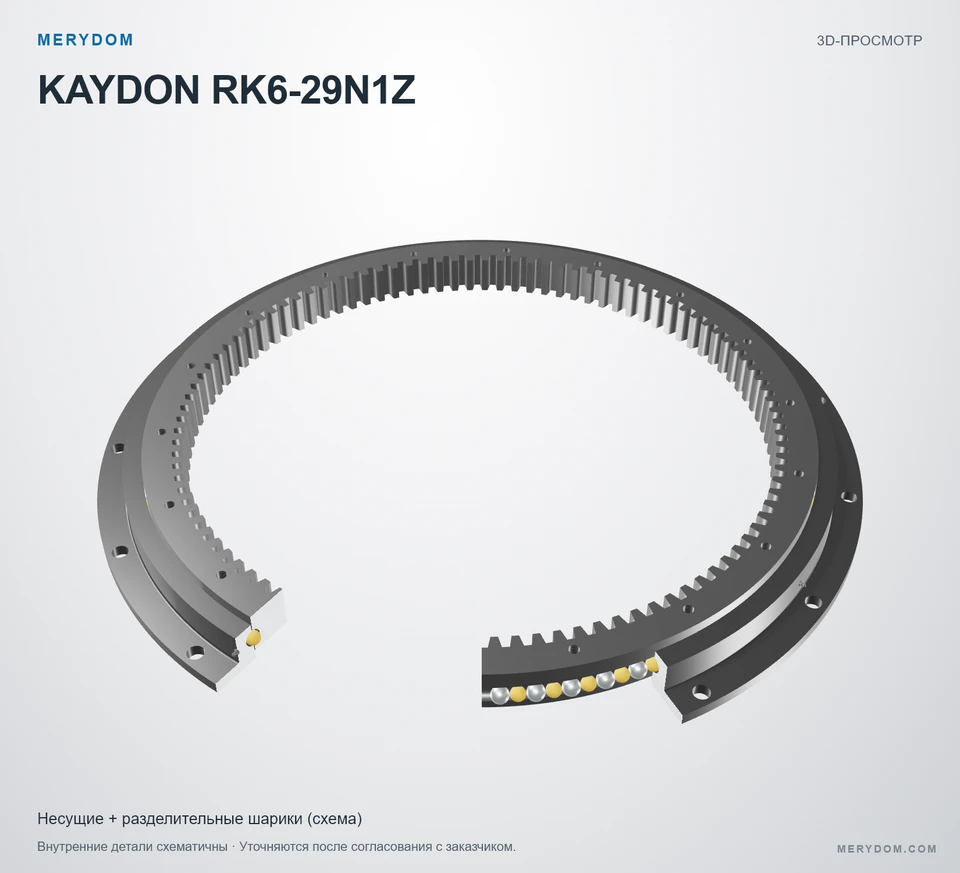

Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon RK6-29N1Z.
Проверено MERYDOMИнженерная проверка · Ред. 1.0- Overall OD (Do)
- 33.390 in
- Overall ID (di)
- 25.600 in
- Общая высота
- 2.205 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 15 / 18 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | RK6-29N1Z |
| Сертифицировано для замены | Kaydon RK6-29N1Z |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-15 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | RK Серия |
| Исходная модель | RK6-29N1Z |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 33.390 in848.106 mm |
| Общий внутренний диаметр (di) | 25.600 in650.24 mm |
| Общая высота (H) | 2.205 in56.007 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 30.870 in784.098 mm |
| Внутренний диаметр наружного кольца (Di) | 29.220 in742.188 mm |
| Наружный диаметр внутреннего кольца (do) | 29.140 in740.156 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 32.250 in819.15 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 27.630 in701.802 mm |
| Делительный диаметр зубчатого венца (D2) | 26.000 in660.4 mm |
| Assembly weight (G) | 121 lb54.885 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 6300 lbf28,023.796 N |
| Допустимый опрокидывающий момент (Crm) | 54200 in54,200 |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 15 отверстий · 0.688 through, equally spaced |
| Отверстия под болты внутреннего кольца (ni) | 18 отверстий · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Зубчатый венец | |
| Система шага | DP |
| Диаметральный питч (Pd) | 4.00000000 DP |
| Эквивалентный модуль (m) | 6.35 mm |
| Число зубьев (z2) | 104 |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-15; проверил: Инженерный отдел MERYDOM.

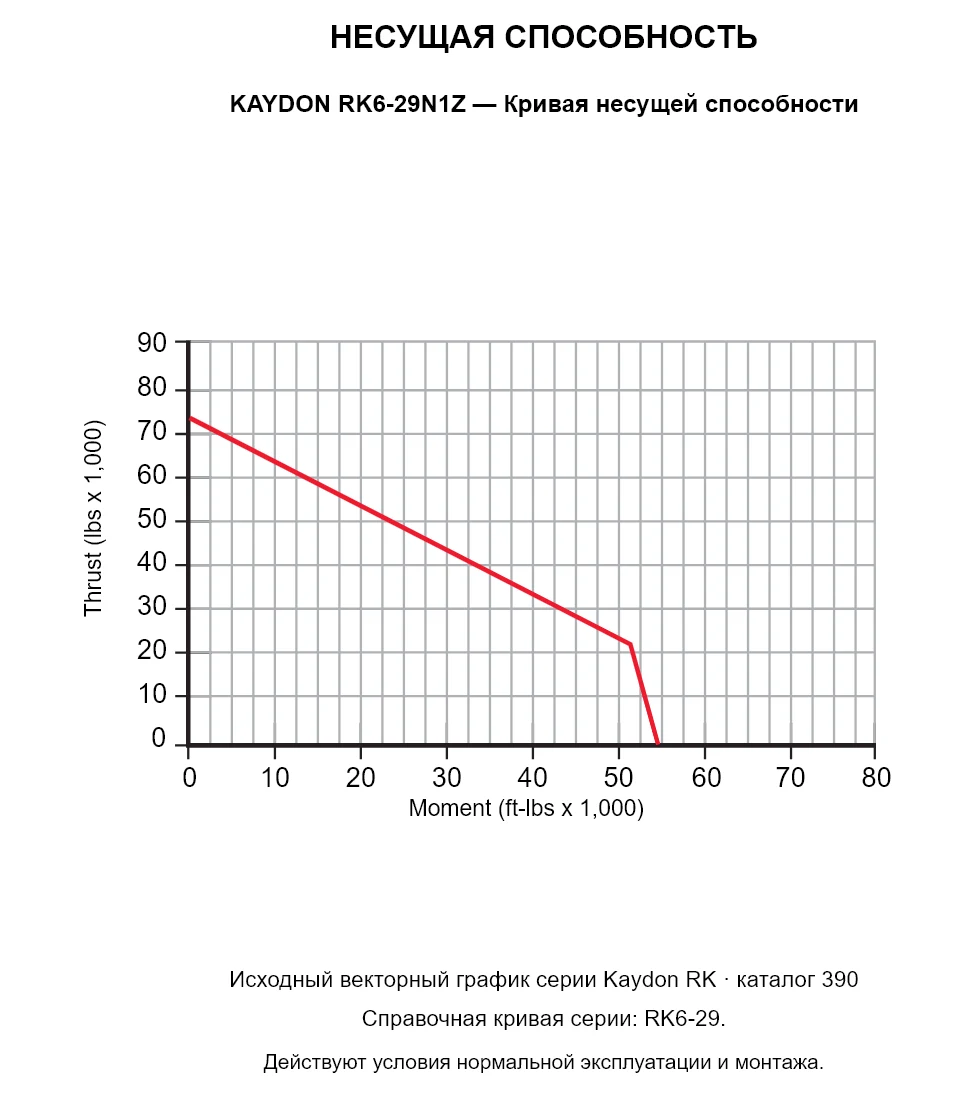

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии RK
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
