MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für Kaydon HT10-60N1Z

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HT10-60N1Z. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon HT10-60N1Z. Serie: Ht. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

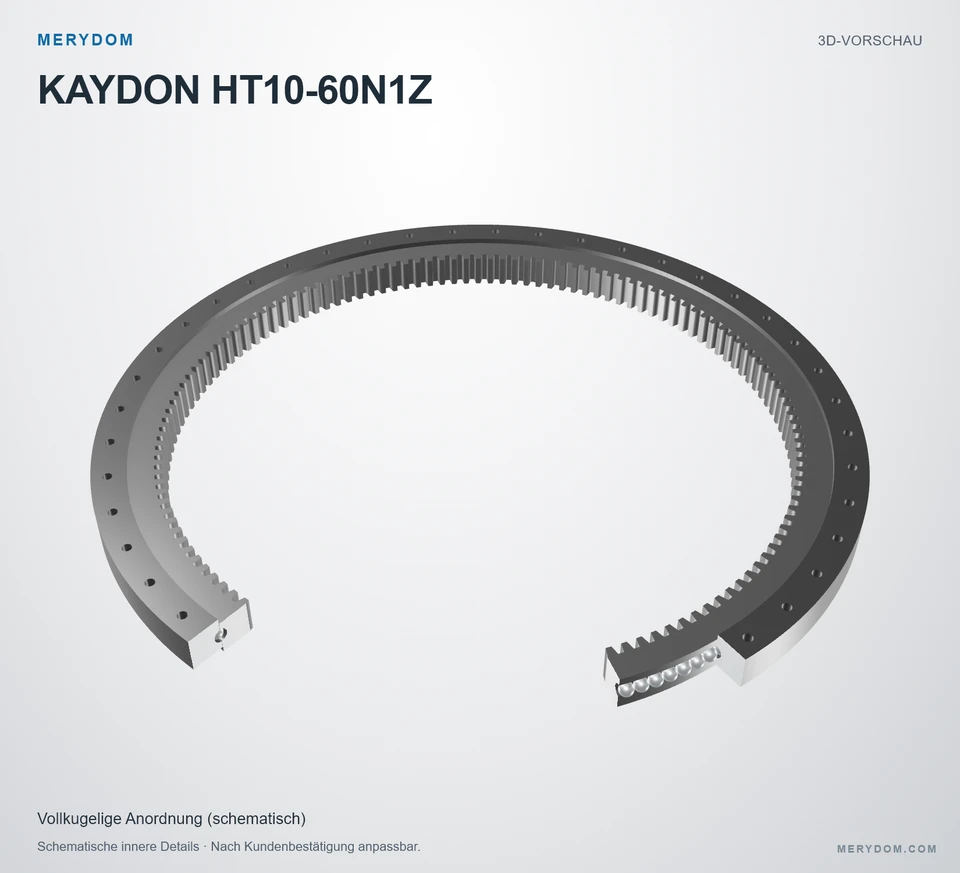

KAYDON HT10-60N1Z — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

HT10-60N1Z

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HT10-60N1Z.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
66.000 in
Overall ID (di)
54.160 in
Gesamthöhe
3.500 in
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
44 / 48 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar

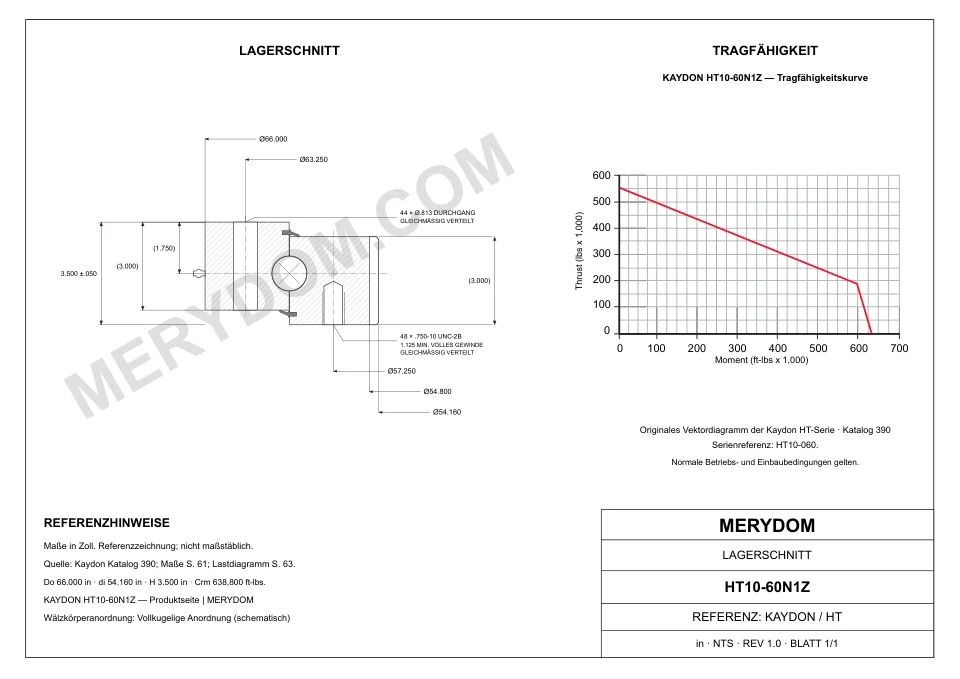

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
66.000 inca. 1.676 mm
Gesamt-Innendurchmesser (di)
54.160 inca. 1.375,7 mm
Gesamthöhe (H)
3.500 inca. 89 mm
Gesamtgewicht (G)
842 lbca. 381,925 kg
Innenringhöhe (Hi)
3.000 inca. 76 mm
Außenringhöhe (Ho)
3.000 inca. 76 mm

Befestigung

Lochkreis Außenring (Lo)
63.250 inca. 1.606,6 mm
Lochkreis Innenring (Li)
57.250 inca. 1.454,2 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
54.800 inca. 1.392 mm
Diametralteilung (Pd)
2,5
Zähnezahl (z2)
137
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon HT10-60N1Z

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM ModellHT10-60N1Z
Zertifiziert austauschbar mitKaydon HT10-60N1Z
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieHt Serie
ReferenzmodellHT10-60N1Z
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartInnenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)66.000 inca. 1.676 mm
Gesamt-Innendurchmesser (di)54.160 inca. 1.375,7 mm
Gesamthöhe (H)3.500 inca. 89 mm
Innenringhöhe (Hi)3.000 inca. 76 mm
Außenringhöhe (Ho)3.000 inca. 76 mm
Lochkreis Außenring (Lo)63.250 inca. 1.606,6 mm
Lochkreis Innenring (Li)57.250 inca. 1.454,2 mm
Teilkreisdurchmesser der Verzahnung (D2)54.800 inca. 1.392 mm
Gesamtgewicht (G)842 lbca. 381,925 kg
Tragzahlen
Maximale Zahnkraft (Fz)20185 lbfca. 89,79 kN
Momententragzahl (Crm)638800 ft·lbfca. 866,1 kN·m
Befestigung
Schraubenbohrungen Außenring (no)44 Bohrungen · 0.813 through, equally spaced
Schraubenbohrungen Innenring (ni)48 Bohrungen · 0.750-10 UNC-2B; 1.125 min full thread
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2.5 DP
Äquivalentes Modul (derived reference only) (m)10.16 mm
Zähnezahl (z2)137
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

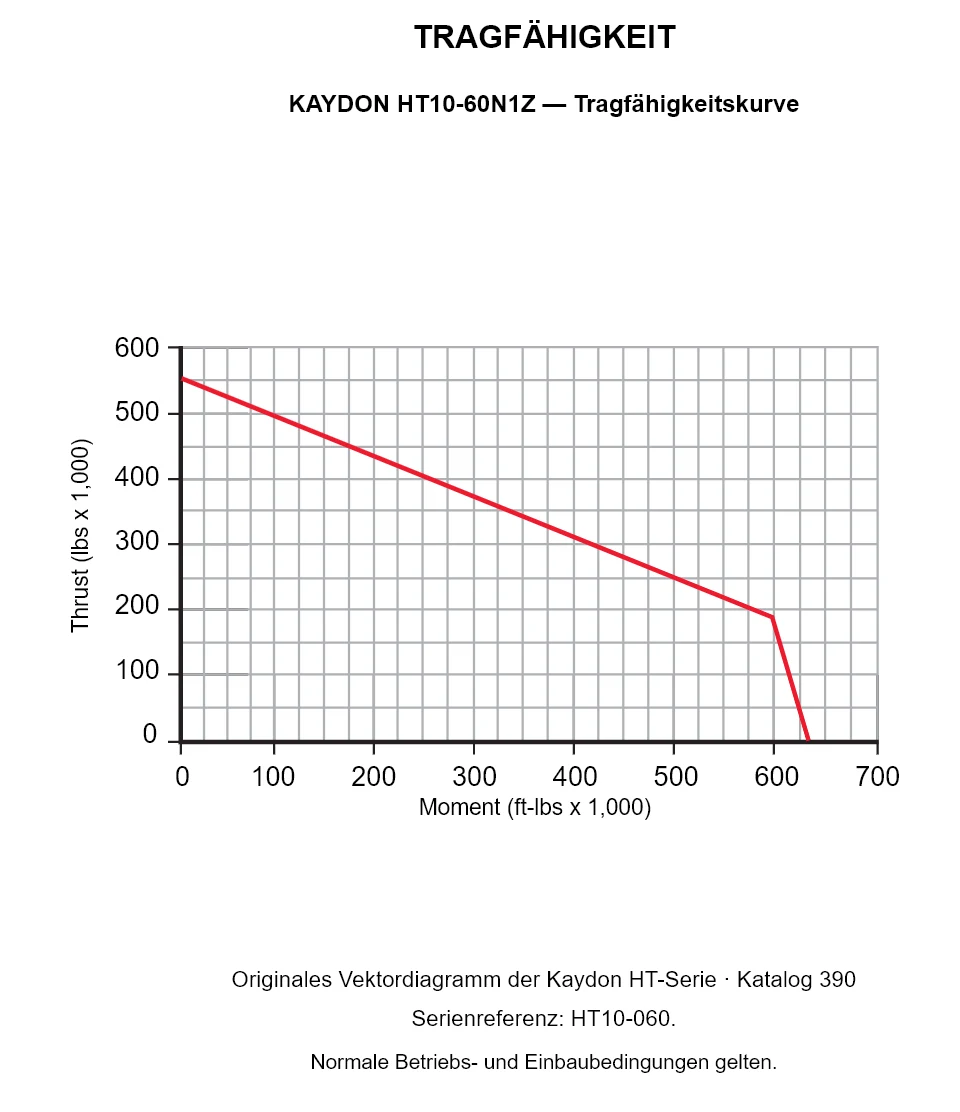

KAYDON HT10-60N1Z — Tragfähigkeitskurve

KAYDON HT10-60N1Z — Tragfähigkeitskurve

KAYDON HT10-60N1Z — Tragfähigkeitskurve. Serienreferenz: HT10-060. Normale Betriebs- und Einbaubedingungen gelten.

KAYDON HT10-60N1Z — Tragfähigkeitskurve. Serienreferenz: HT10-060. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon HT10-60N1Z

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
MERYDOM ERSATZPRODUKT-SUPPORT

Bereit für Preis-, Liefer- und Anwendungsbestätigung?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model HT10-60N1Z.
