Аналог ОПУ для Kaydon HT10-60N1Z
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon HT10-60N1Z. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon HT10-60N1Z. Серия: Ht. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

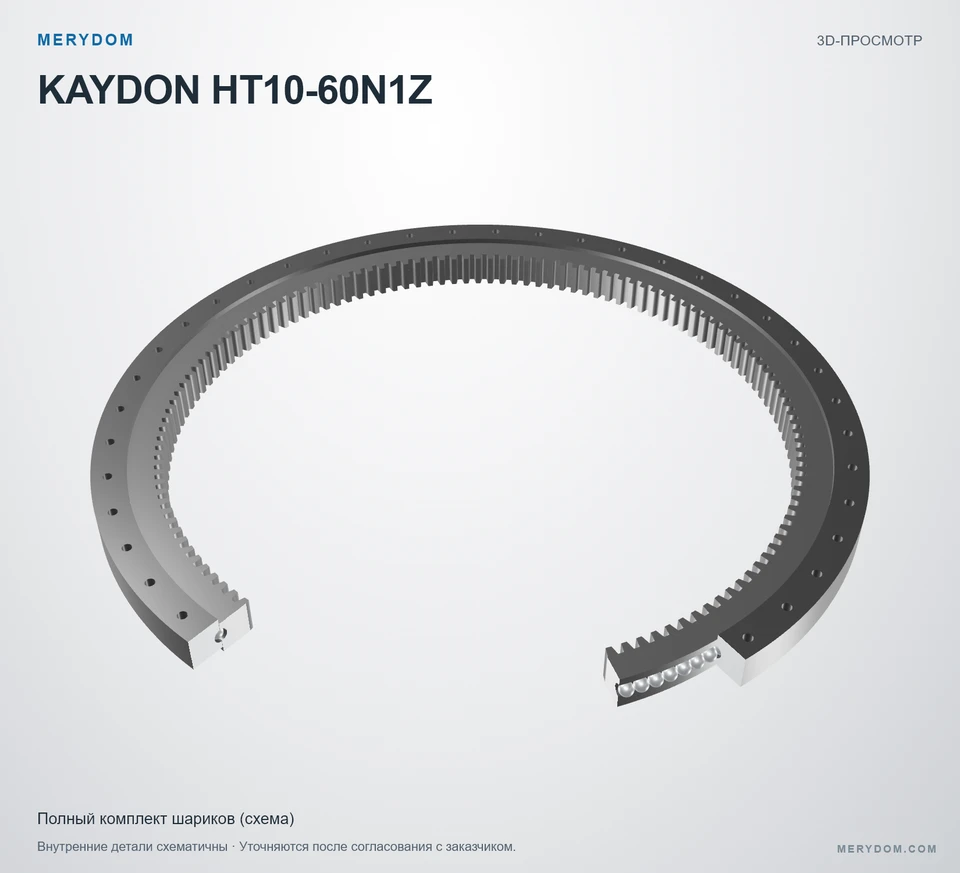

HT10-60N1Z
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon HT10-60N1Z.
- Overall OD (Do)
- 66.000 in
- Overall ID (di)
- 54.160 in
- Общая высота
- 3.500 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 44 / 48 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 66.000 inпримерно 1 676 mm
- Общий внутренний диаметр (di)
- 54.160 inпримерно 1 375,7 mm
- Общая высота (H)
- 3.500 inпримерно 89 mm
- Масса в сборе (G)
- 842 lbпримерно 381,925 kg
- Высота внутреннего кольца (Hi)
- 3.000 inпримерно 76 mm
- Высота наружного кольца (Ho)
- 3.000 inпримерно 76 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 63.250 inпримерно 1 606,6 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 57.250 inпримерно 1 454,2 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 54.800 inпримерно 1 392 mm
- Диаметральный питч (Pd)
- 2,5
- Количество зубьев (z2)
- 137
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon HT10-60N1Z
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | HT10-60N1Z |
| Сертифицировано для замены | Kaydon HT10-60N1Z |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Ht Серия |
| Исходная модель | HT10-60N1Z |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 66.000 inпримерно 1 676 mm |
| Общий внутренний диаметр (di) | 54.160 inпримерно 1 375,7 mm |
| Общая высота (H) | 3.500 inпримерно 89 mm |
| Высота внутреннего кольца (Hi) | 3.000 inпримерно 76 mm |
| Высота наружного кольца (Ho) | 3.000 inпримерно 76 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 63.250 inпримерно 1 606,6 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 57.250 inпримерно 1 454,2 mm |
| Делительный диаметр зубчатого венца (D2) | 54.800 inпримерно 1 392 mm |
| Масса в сборе (G) | 842 lbпримерно 381,925 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 20185 lbfпримерно 89,79 kN |
| Допустимый опрокидывающий момент (Crm) | 638800 ft·lbfпримерно 866,1 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 44 отверстий · 0.813 through, equally spaced |
| Отверстия под болты внутреннего кольца (ni) | 48 отверстий · 0.750-10 UNC-2B; 1.125 min full thread |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 2.5 DP |
| Эквивалентный модуль (derived reference only) (m) | 10.16 mm |
| Число зубьев (z2) | 137 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

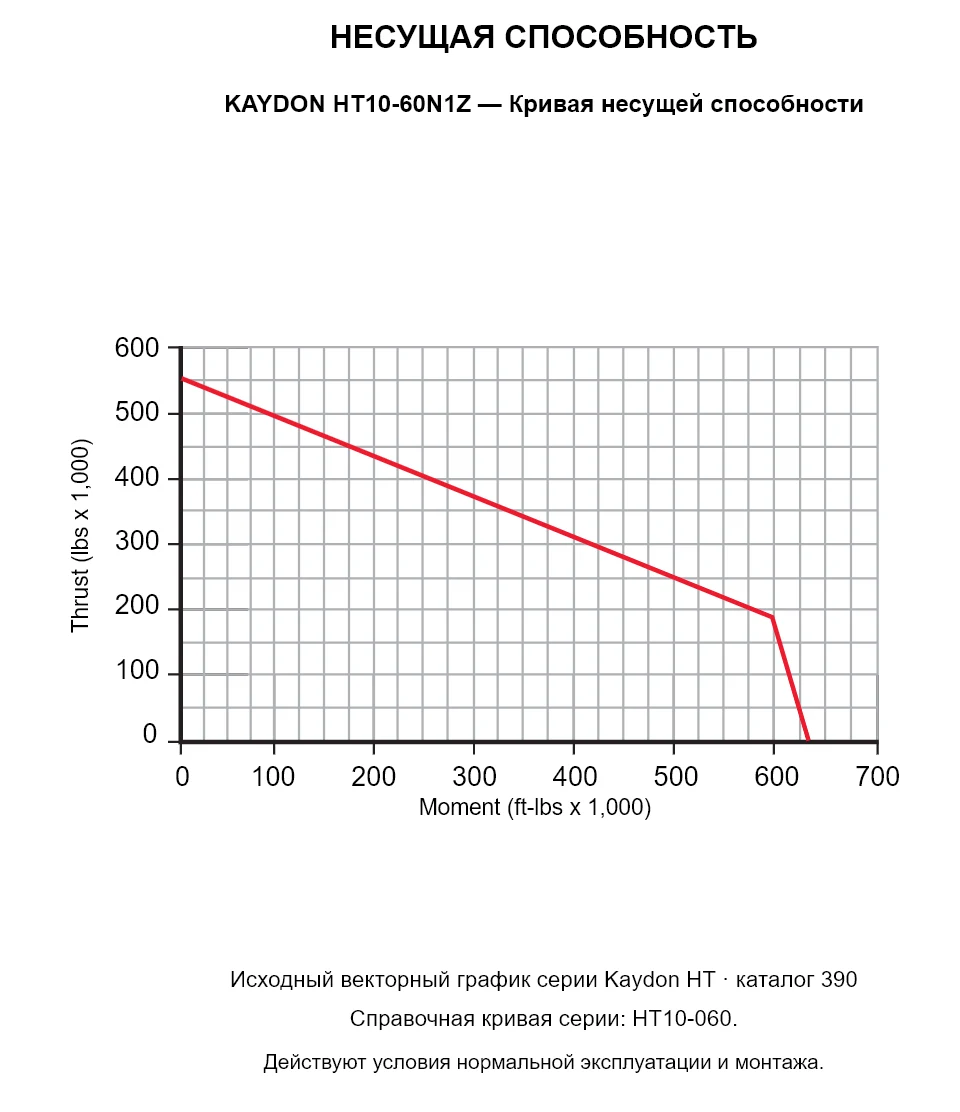

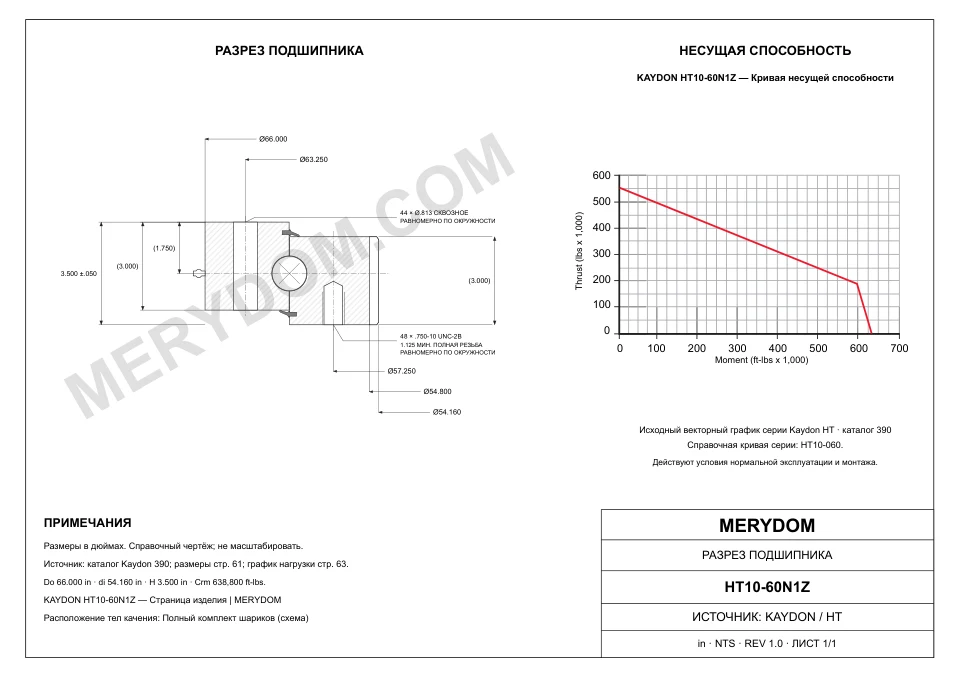

KAYDON HT10-60N1Z — Кривая несущей способности
