MERYDOM 16311001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16311001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16311001
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16311001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 75.000 in
- Overall ID (di)
- 54.500 in
- Gesamthöhe
- 6.500 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 40 / 40 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16311001 |
| Zertifiziert austauschbar mit | Kaydon 16311001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | XT Serie |
| Referenzmodell | 16311001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 75.000 in1,905 mm |
| Gesamt-Innendurchmesser (di) | 54.500 in1,384.3 mm |
| Gesamthöhe (H) | 6.500 in165.1 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 72.560 in1,843.024 mm |
| Lochkreis Außenring (Lo) | 70.250 in1,784.35 mm |
| Lochkreis Innenring (Li) | 58.500 in1,485.9 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 74.000 in1,879.6 mm |
| Assembly weight (G) | 2865 lb1,299.542 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 36600 lbf162,804.911 N |
| Momententragzahl (Crm) | 2873000 in2,873,000 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 40 Bohrungen · 1.313 |
| Schraubenbohrungen Innenring (ni) | 40 Bohrungen · 1.313 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 2.00000000 DP |
| Äquivalentes Modul (m) | 12.7 mm |
| Zähnezahl (z2) | 148 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

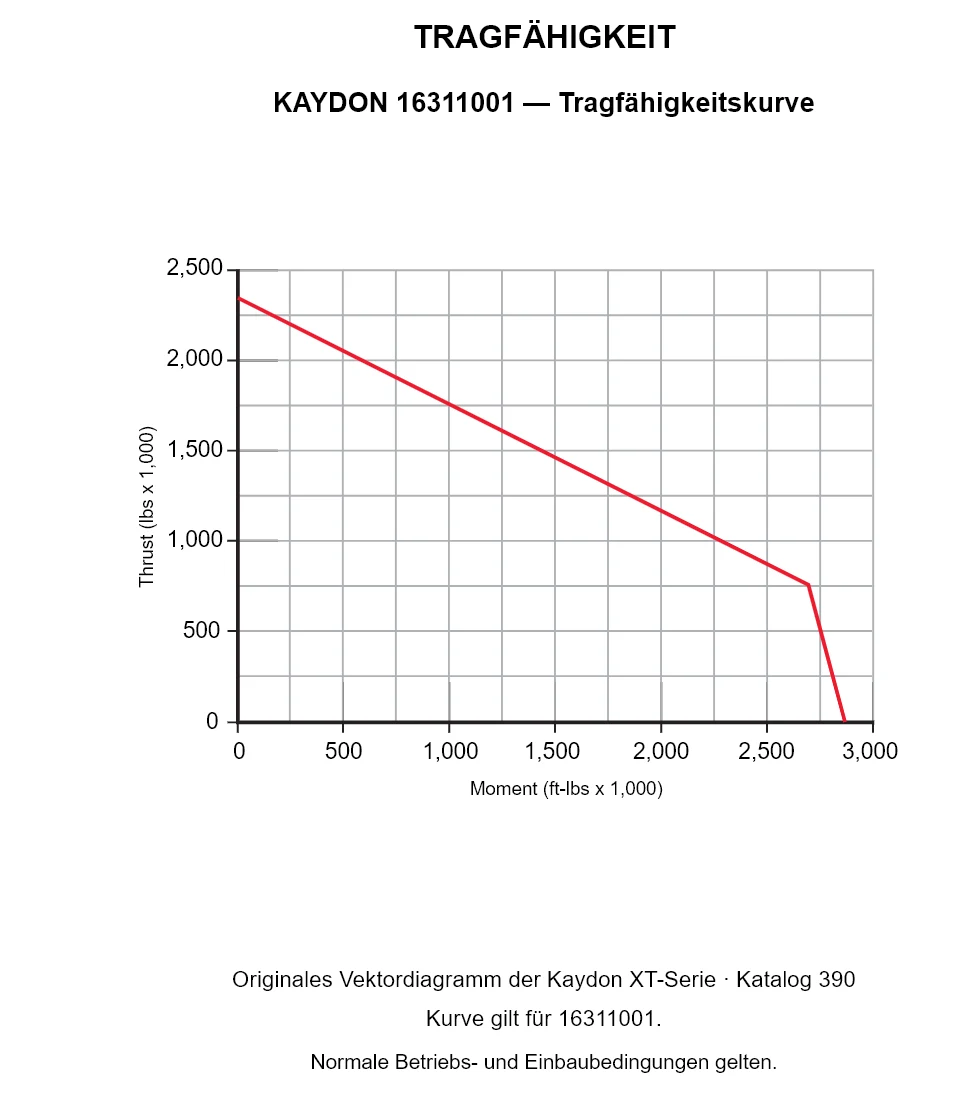

Traglastdiagramm der Serie XT
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
