Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 16302001
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16302001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16302001

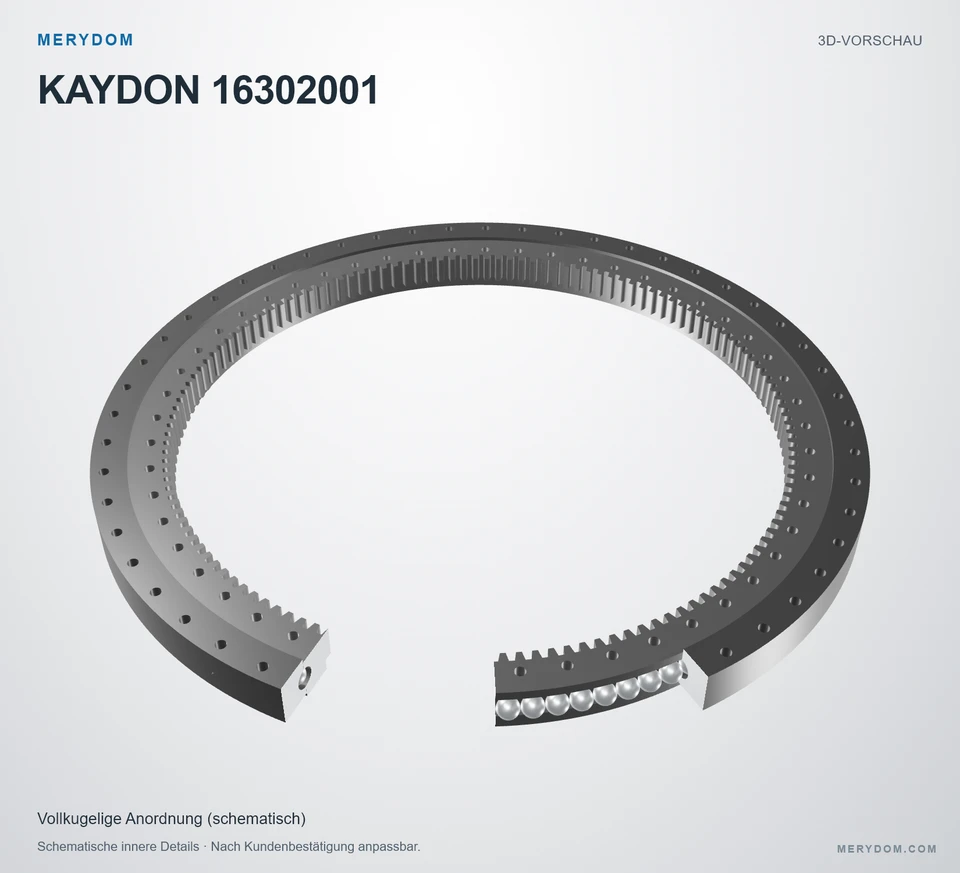

MERYDOM verifiziertTechnische Verifizierung · Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16302001.
- Overall OD (Do)
- 117.000 in
- Overall ID (di)
- 93.600 in
- Gesamthöhe
- 7.125 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 52 / 52 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16302001 |
| Zertifiziert austauschbar mit | Kaydon 16302001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | XT Serie |
| Referenzmodell | 16302001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |

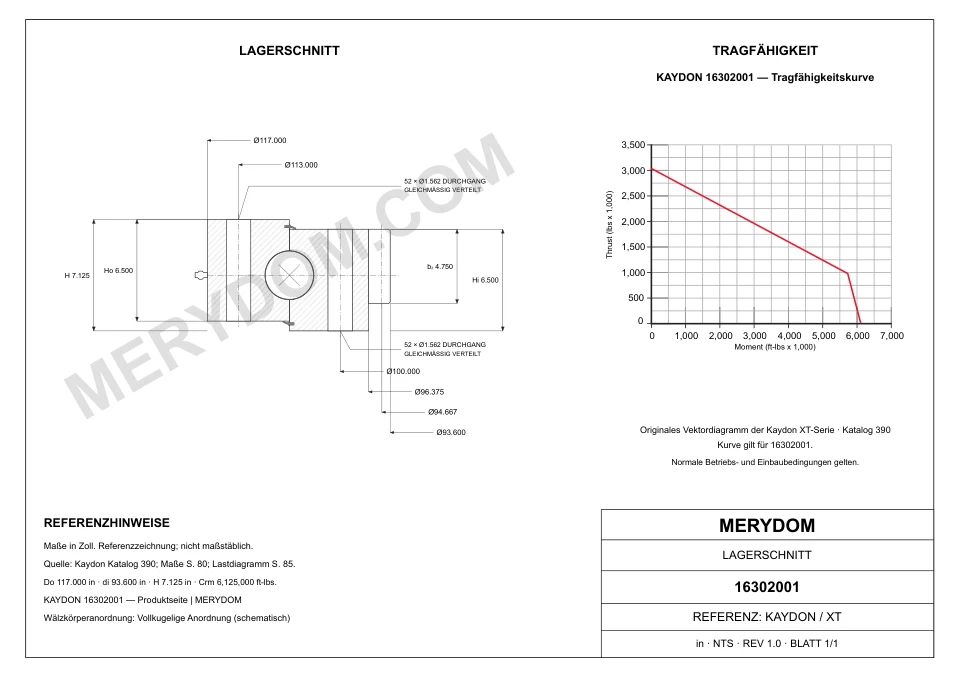

| Gesamt-Außendurchmesser (Do) | 117.000 in2,971.8 mm |
| Gesamt-Innendurchmesser (di) | 93.600 in2,377.44 mm |
| Gesamthöhe (H) | 7.125 in180.975 mm |
| Innendurchmesser des Innenringkörpers (dr) | 96.375 in2,447.925 mm |
| Lochkreis Außenring (Lo) | 113.000 in2,870.2 mm |
| Lochkreis Innenring (Li) | 100.000 in2,540 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 94.667 in2,404.542 mm |
| Gesamtgewicht (G) | 6200 lb2,812.273 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 69900 lbf310,930.691 N |
| Momententragzahl (Crm) | 6125000 in6,125,000 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 52 Bohrungen · 1.562 |
| Schraubenbohrungen Innenring (ni) | 52 Bohrungen · 1.562 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 1.50000000 DP |
| Äquivalentes Modul (m) | 16.933 mm |
| Zähnezahl (z2) | 142 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

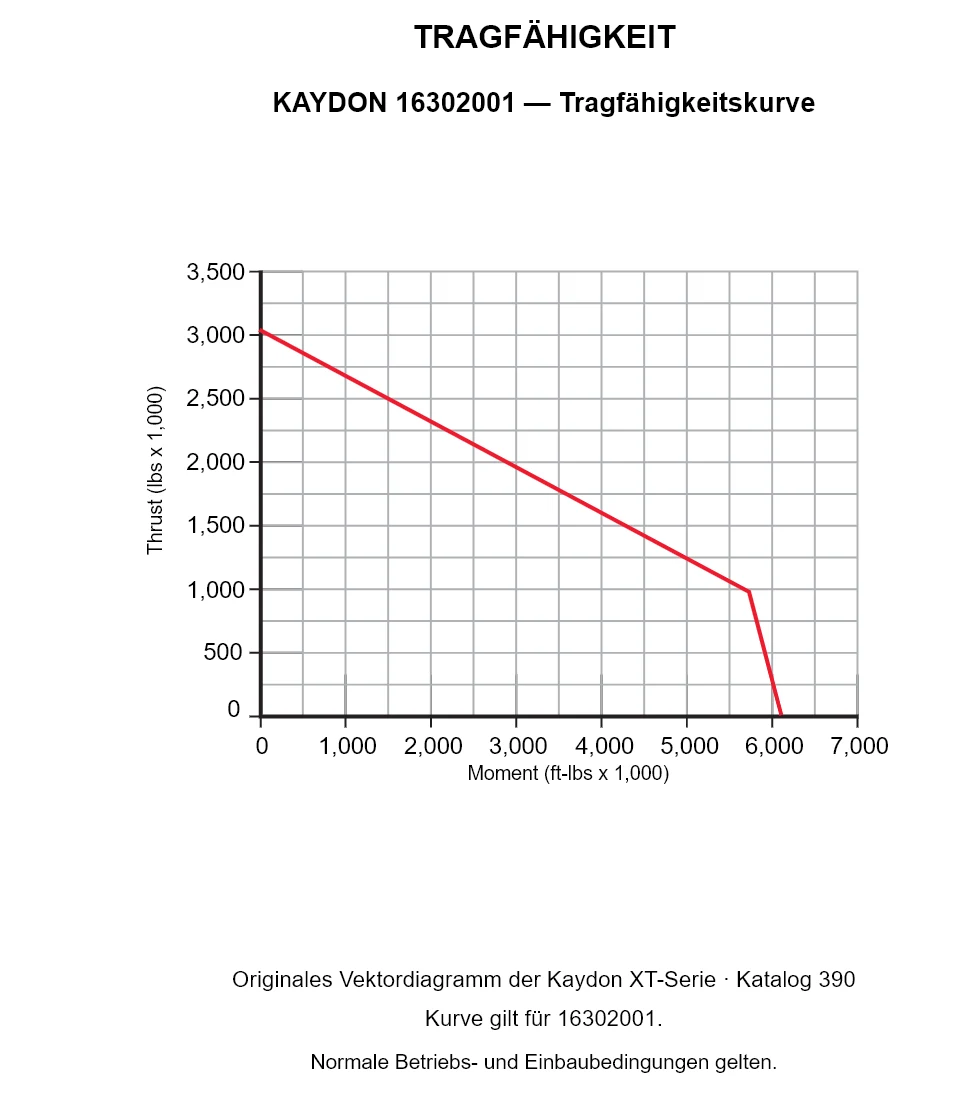

Traglastdiagramm der Serie XT
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16302001.
