MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für Kaydon 16313001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16313001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16313001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

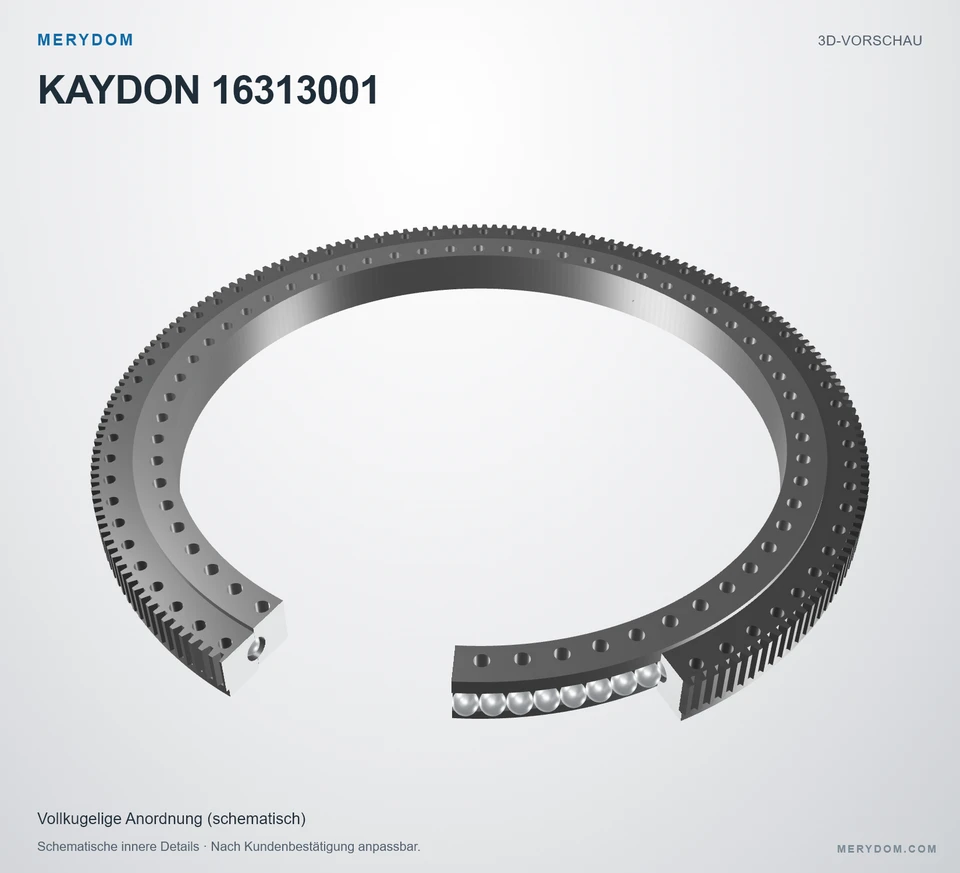

KAYDON 16313001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16313001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16313001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
98.800 in
Overall ID (di)
78.400 in
Gesamthöhe
6.625 in
Verzahnungsart
Außenverzahnt
Befestigungsbohrungen
72 / 60 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
98.800 inca. 2.510 mm
Gesamt-Innendurchmesser (di)
78.400 inca. 1.991 mm
Außendurchmesser des Außenringkörpers (Dr)
98.000 inca. 2.489 mm
Gesamthöhe (H)
6.625 inca. 168,28 mm
Gesamtgewicht (G)
4000 lbca. 1.814,369 kg
Innenringhöhe (Hi)
6.000 inca. 152 mm
Außenringhöhe (Ho)
6.000 inca. 152 mm

Befestigung

Lochkreis Außenring (Lo)
94.250 inca. 2.394 mm
Lochkreis Innenring (Li)
82.500 inca. 2.096 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
98.000 inca. 2.489 mm
Diametralteilung (Pd)
2
Zähnezahl (z2)
196
Catalogue gear face width (b2)
4.750 inca. 120,7 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16313001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16313001
Zertifiziert austauschbar mitKaydon 16313001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieXt Serie
Referenzmodell16313001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartAußenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)98.800 inca. 2.510 mm
Gesamt-Innendurchmesser (di)78.400 inca. 1.991 mm
Gesamthöhe (H)6.625 inca. 168,28 mm
Innenringhöhe (Hi)6.000 inca. 152 mm
Außenringhöhe (Ho)6.000 inca. 152 mm
Außendurchmesser des Außenringkörpers (Dr)98.000 inca. 2.489 mm
Lochkreis Außenring (Lo)94.250 inca. 2.394 mm
Lochkreis Innenring (Li)82.500 inca. 2.096 mm
Teilkreisdurchmesser der Verzahnung (D2)98.000 inca. 2.489 mm
Gesamtgewicht (G)4000 lbca. 1.814,369 kg
Tragzahlen
Maximale Zahnkraft (Fz)49600 lbfca. 220,63 kN
Momententragzahl (Crm)4951000 ft·lbfca. 6.712,65 kN·m
Befestigung
Schraubenbohrungen Außenring (no)72 Bohrungen · 1.562
Schraubenbohrungen Innenring (ni)60 Bohrungen · 1.812
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2 DP
Äquivalentes Modul (derived reference only) (m)12.7 mm
Zähnezahl (z2)196
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

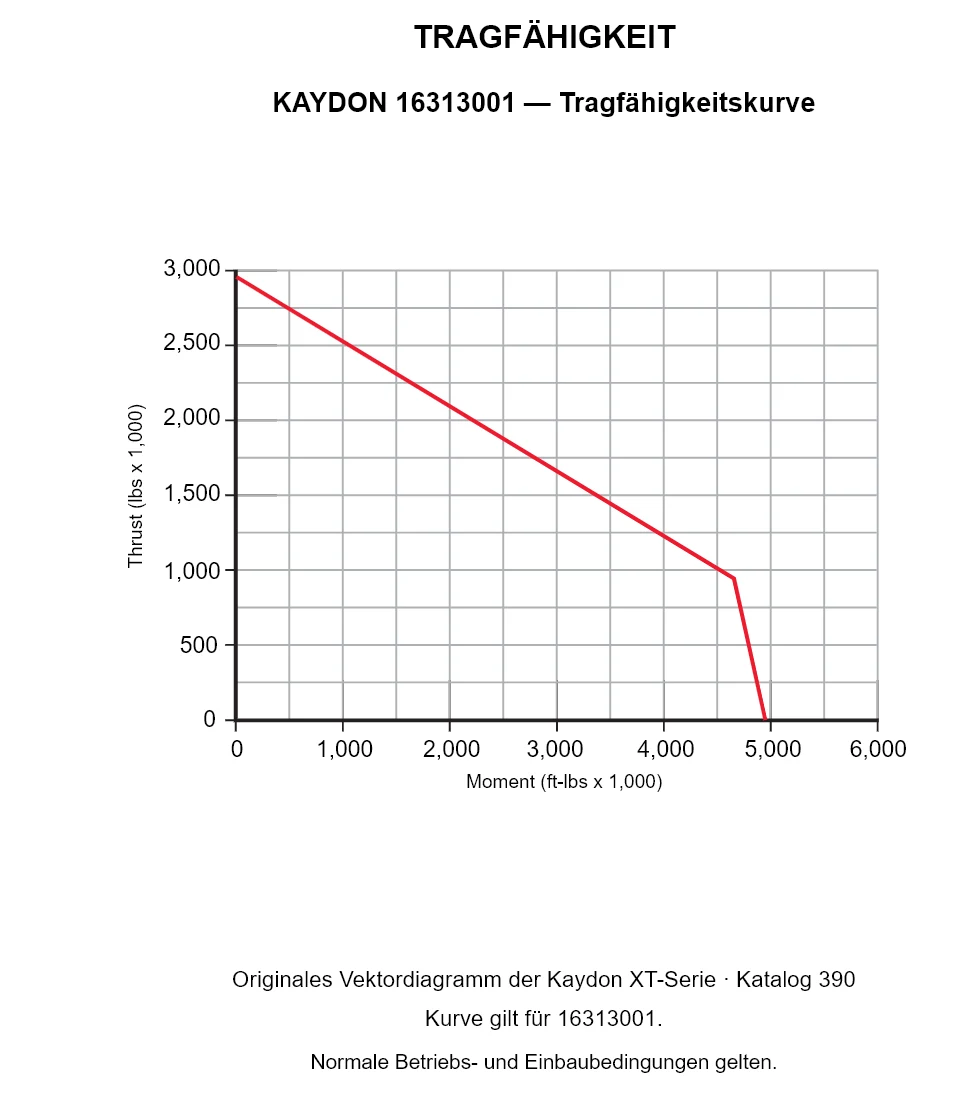

KAYDON 16313001 — Tragfähigkeitskurve

KAYDON 16313001 — Tragfähigkeitskurve

KAYDON 16313001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

KAYDON 16313001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16313001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
