MERYDOM 16275001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16275001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16275001

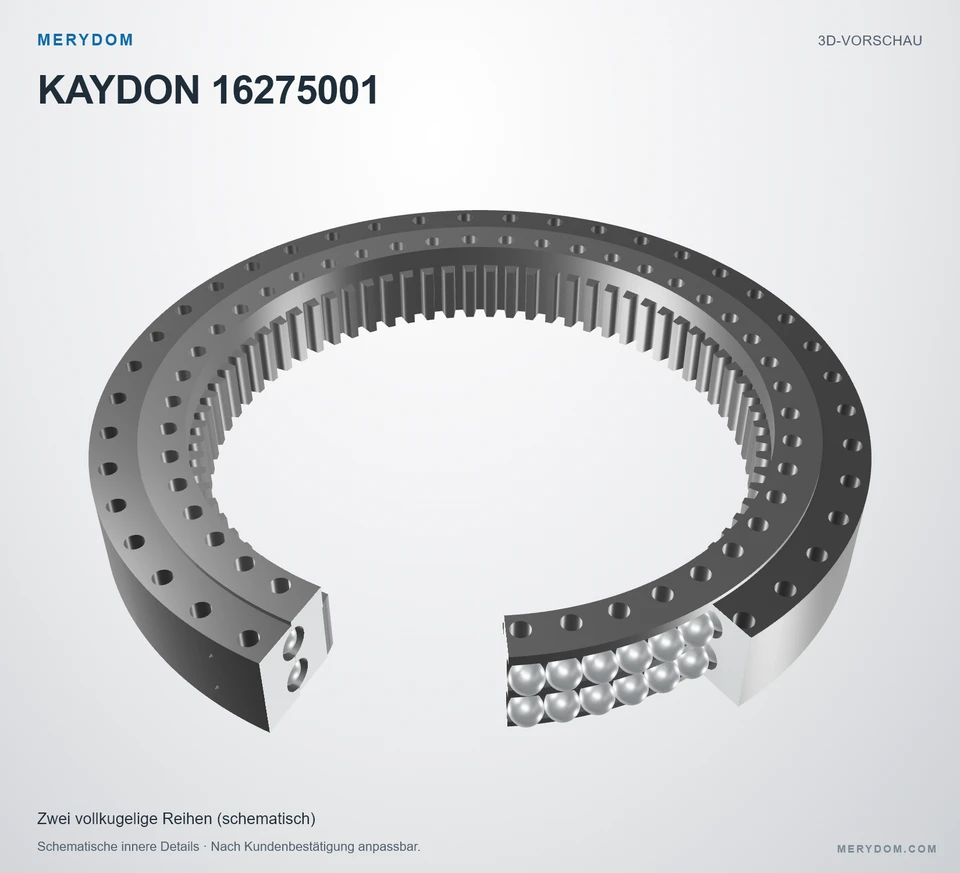

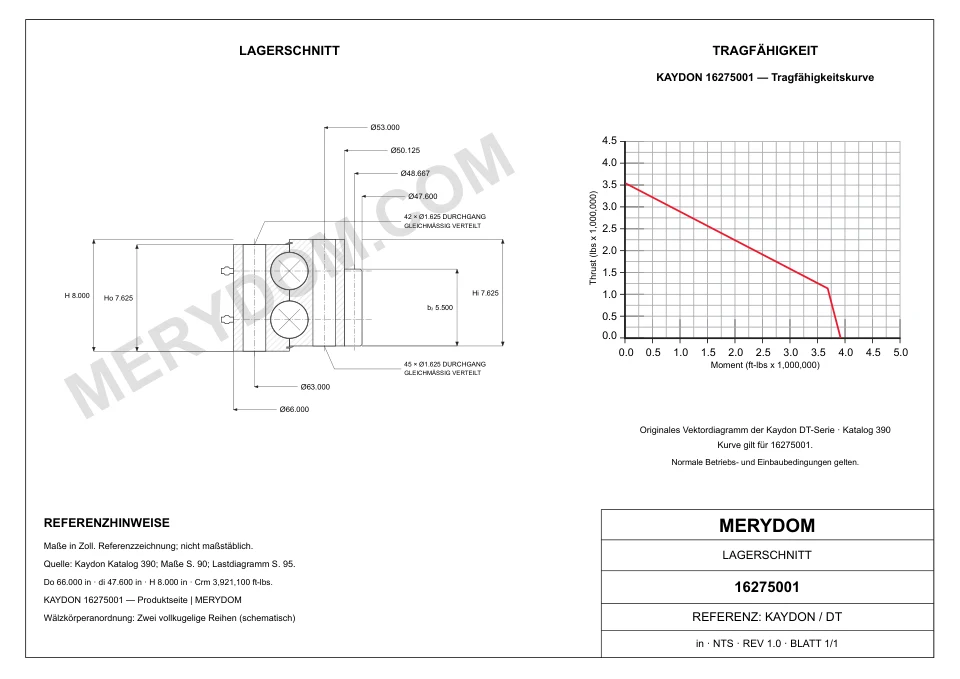

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16275001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 66.000 in
- Overall ID (di)
- 47.600 in
- Gesamthöhe
- 8.000 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 42 / 45 außen / innen
- Lagerbauart
- Achtpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16275001 |
| Zertifiziert austauschbar mit | Kaydon 16275001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | DT Serie |
| Referenzmodell | 16275001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Achtpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 66.000 in1,676.4 mm |
| Gesamt-Innendurchmesser (di) | 47.600 in1,209.04 mm |
| Gesamthöhe (H) | 8.000 in203.2 mm |
| Innendurchmesser des Innenringkörpers (dr) | 50.125 in1,273.175 mm |
| Lochkreis Außenring (Lo) | 63.000 in1,600.2 mm |
| Lochkreis Innenring (Li) | 53.000 in1,346.2 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 48.667 in1,236.142 mm |
| Assembly weight (G) | 2820 lb1,279.13 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 78680 lbf349,986.077 N |
| Momententragzahl (Crm) | 3921100 in3,921,100 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 42 Bohrungen · 1.625 |
| Schraubenbohrungen Innenring (ni) | 45 Bohrungen · 1.625 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametral Pitch (Pd) | 1.50000000 DP |
| Äquivalentes Modul (m) | 16.933 mm |
| Zähnezahl (z2) | 73 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

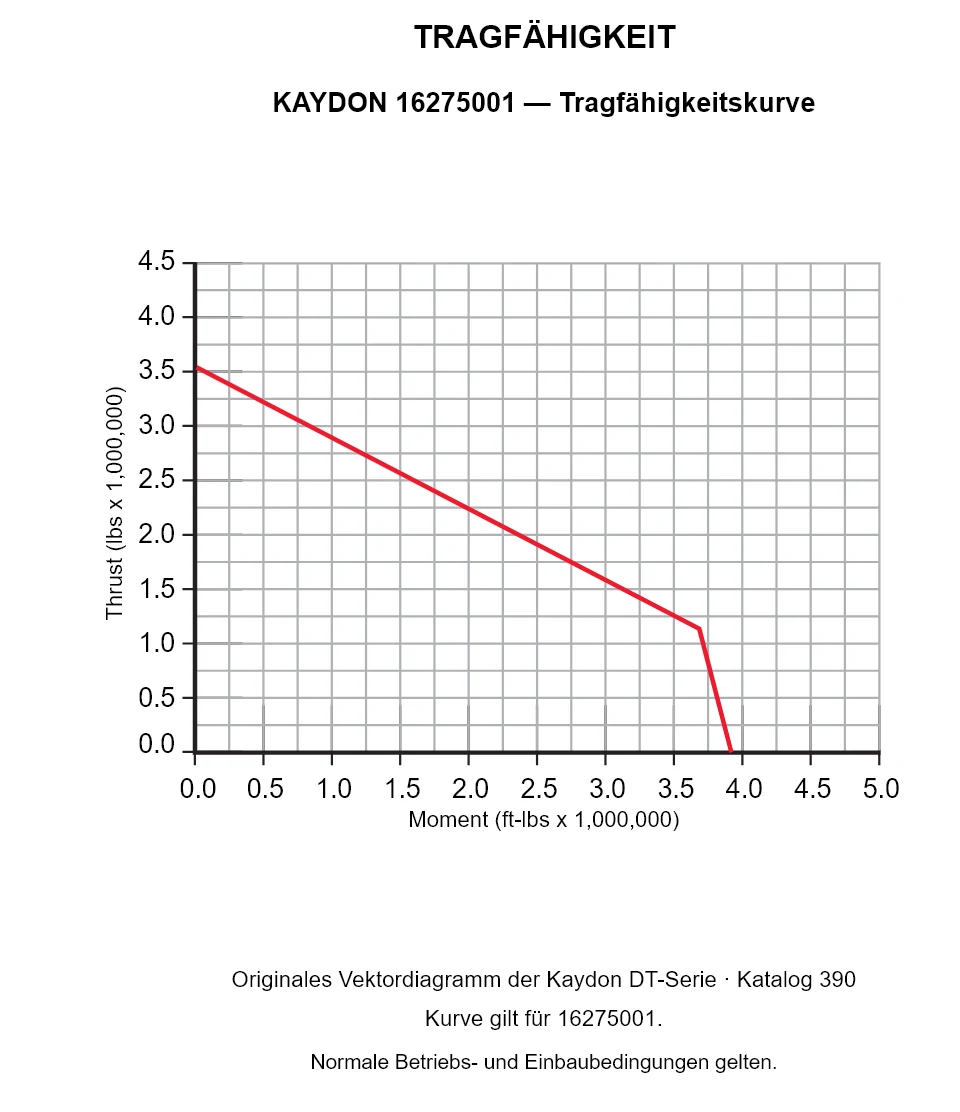

Traglastdiagramm der Serie DT
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
