Drehverbindung als Ersatz für Kaydon 16267001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16267001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16267001. Serie: Dt. Lagerkonstruktion: Achtpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16267001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16267001.
- Overall OD (Do)
- 75.394 in
- Overall ID (di)
- 58.500 in
- Gesamthöhe
- 6.110 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Achtpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 75.394 inca. 1.915,01 mm
- Gesamt-Innendurchmesser (di)
- 58.500 inca. 1.486 mm
- Außendurchmesser des Außenringkörpers (Dr)
- 73.307 inca. 1.862 mm
- Gesamthöhe (H)
- 6.110 inca. 155,2 mm
- Gesamtgewicht (G)
- 2450 lbca. 1.111,301 kg
- Innenringhöhe (Hi)
- 5.750 inca. 146,1 mm
- Außenringhöhe (Ho)
- 5.750 inca. 146,1 mm
Befestigung
- Lochkreis Außenring (Lo)
- 70.500 inca. 1.791 mm
- Lochkreis Innenring (Li)
- 61.366 inca. 1.558,7 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 74.016 inca. 1.880,01 mm
- Zähnezahl (z2)
- 188
- Catalogue gear face width (b2)
- 4.130 inca. 104,9 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16267001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16267001 |
| Zertifiziert austauschbar mit | Kaydon 16267001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Dt Serie |
| Referenzmodell | 16267001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Achtpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 75.394 inca. 1.915,01 mm |
| Gesamt-Innendurchmesser (di) | 58.500 inca. 1.486 mm |
| Gesamthöhe (H) | 6.110 inca. 155,2 mm |
| Innenringhöhe (Hi) | 5.750 inca. 146,1 mm |
| Außenringhöhe (Ho) | 5.750 inca. 146,1 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 73.307 inca. 1.862 mm |
| Lochkreis Außenring (Lo) | 70.500 inca. 1.791 mm |
| Lochkreis Innenring (Li) | 61.366 inca. 1.558,7 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 74.016 inca. 1.880,01 mm |
| Gesamtgewicht (G) | 2450 lbca. 1.111,301 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 31400 lbfca. 139,67 kN |
| Momententragzahl (Crm) | 3335700 ft·lbfca. 4.522,6 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 48 Bohrungen · 1.313 |
| Schraubenbohrungen Innenring (ni) | 48 Bohrungen · 1.313 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 10 (Quelle (10)) |
| Zähnezahl (z2) | 188 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

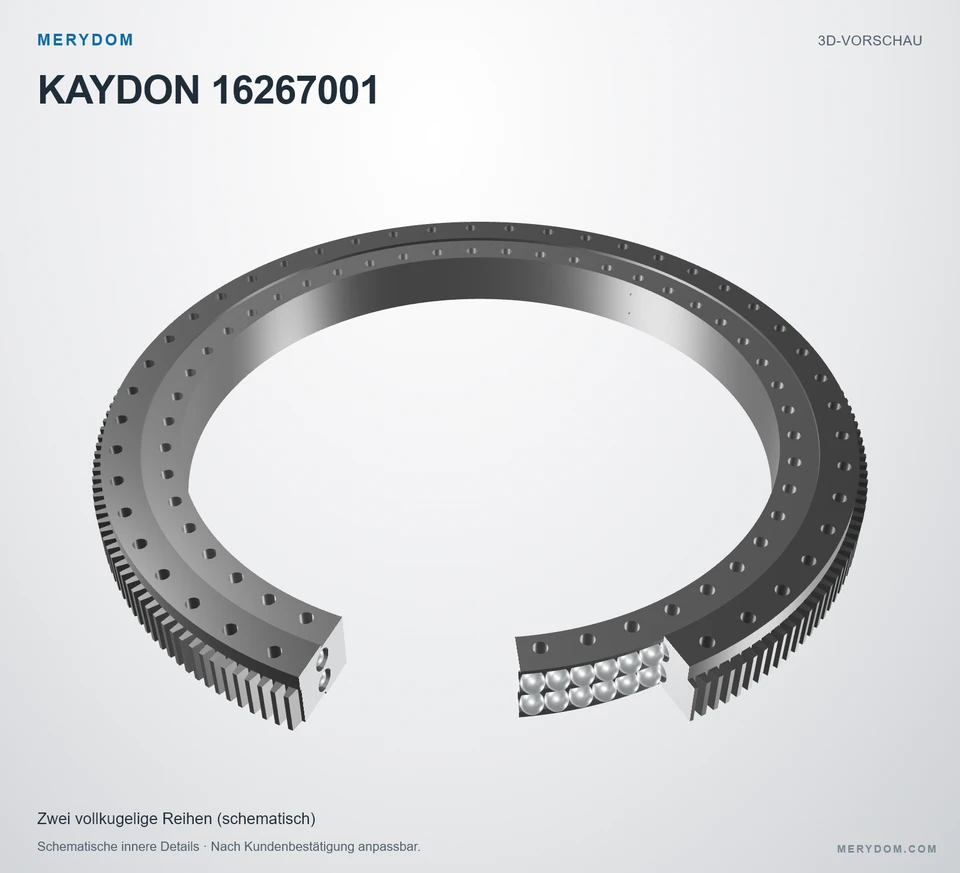

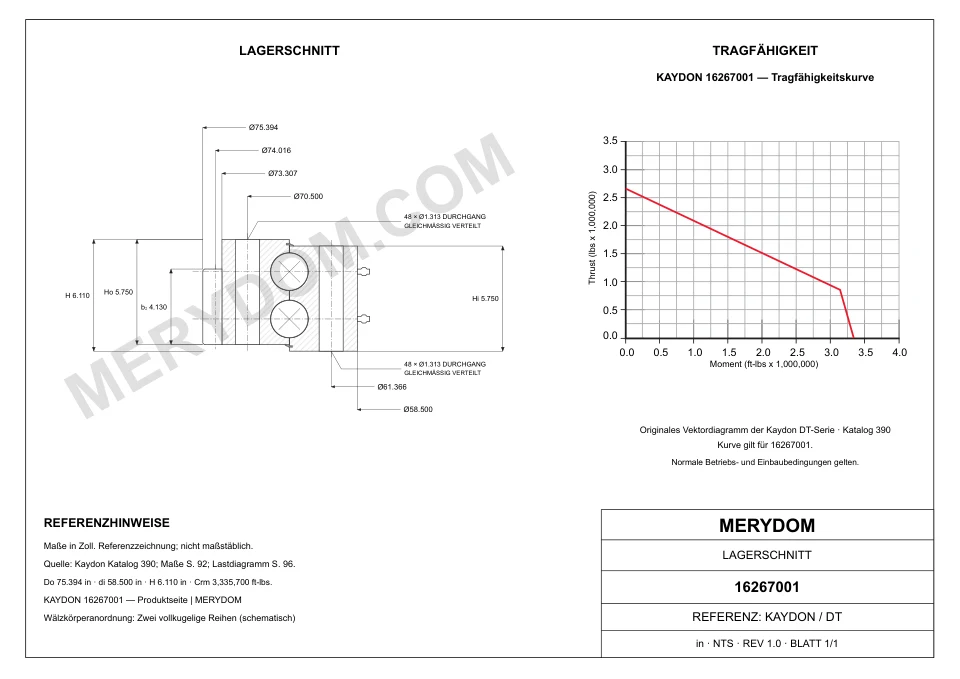

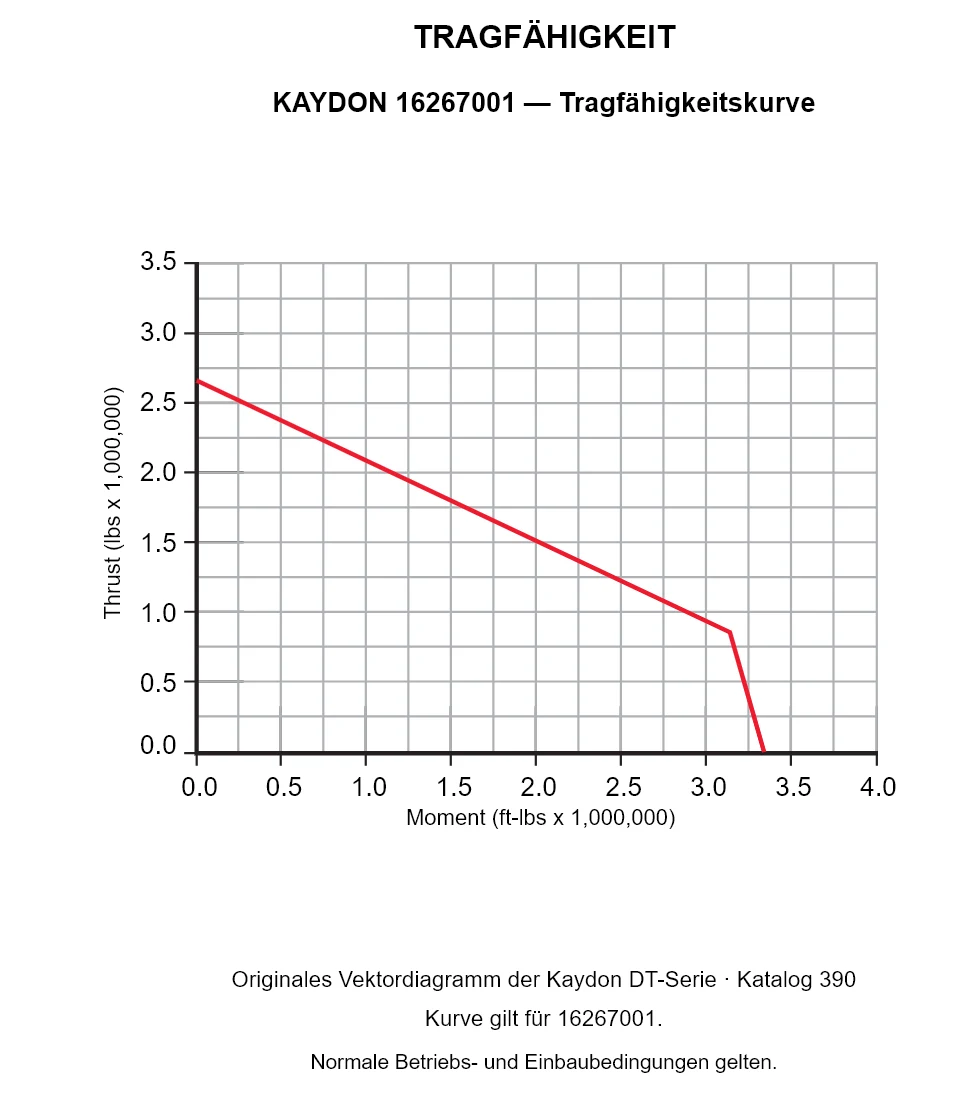

KAYDON 16267001 — Tragfähigkeitskurve
KAYDON 16267001 — Tragfähigkeitskurve
KAYDON 16267001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16267001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
