MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für Kaydon 16265001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16265001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16265001. Serie: Dt. Lagerkonstruktion: Achtpunkt-Kugellager. Verzahnungsart: Außenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

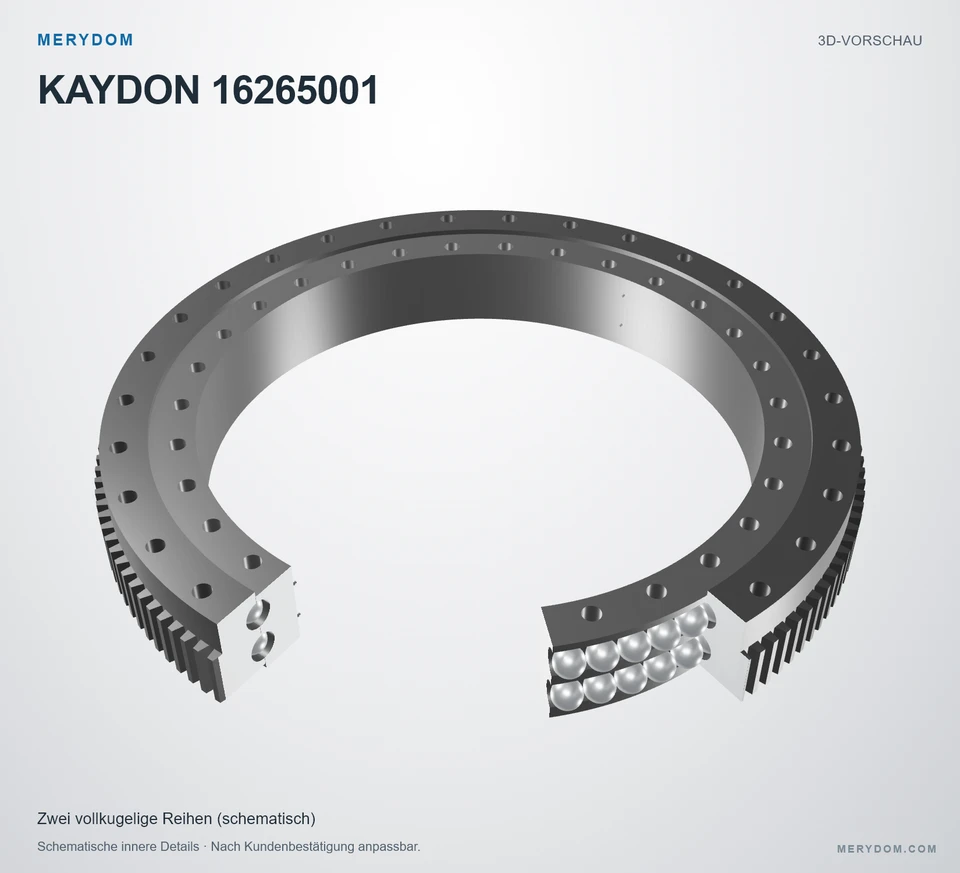

KAYDON 16265001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16265001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16265001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
56.240 in
Overall ID (di)
41.370 in
Gesamthöhe
7.125 in
Verzahnungsart
Außenverzahnt
Befestigungsbohrungen
30 / 30 außen / innen
Lagerbauart
Achtpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar

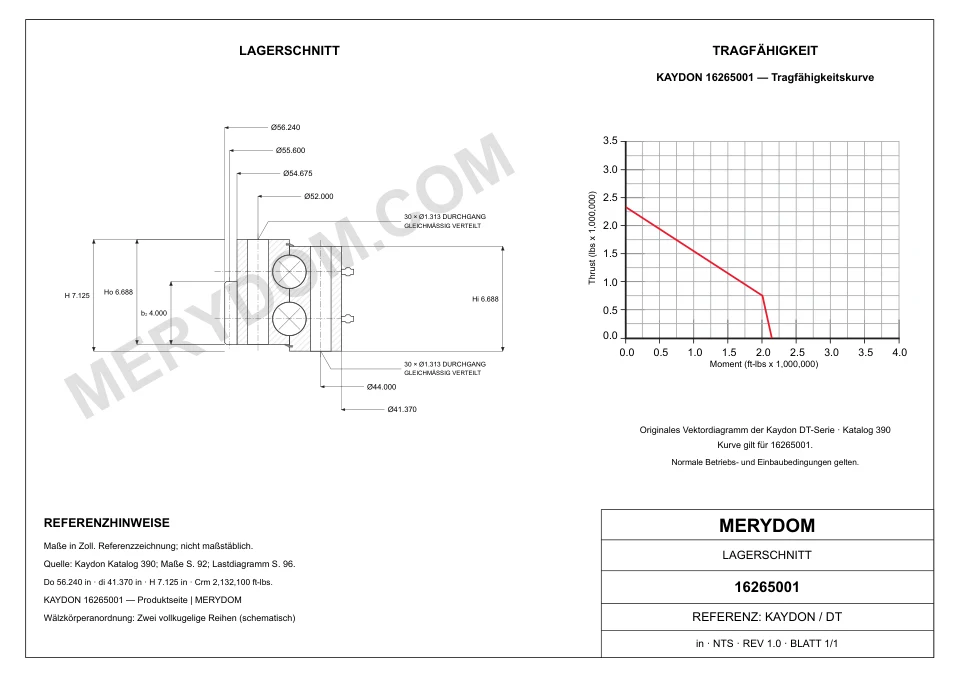

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
56.240 inca. 1.428,5 mm
Gesamt-Innendurchmesser (di)
41.370 inca. 1.050,8 mm
Außendurchmesser des Außenringkörpers (Dr)
54.675 inca. 1.388,75 mm
Gesamthöhe (H)
7.125 inca. 180,98 mm
Gesamtgewicht (G)
1730 lbca. 784,715 kg
Innenringhöhe (Hi)
6.688 inca. 169,88 mm
Außenringhöhe (Ho)
6.688 inca. 169,88 mm

Befestigung

Lochkreis Außenring (Lo)
52.000 inca. 1.321 mm
Lochkreis Innenring (Li)
44.000 inca. 1.118 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
55.600 inca. 1.412 mm
Diametralteilung (Pd)
2,5
Zähnezahl (z2)
139
Catalogue gear face width (b2)
4.000 inca. 102 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16265001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16265001
Zertifiziert austauschbar mitKaydon 16265001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieDt Serie
Referenzmodell16265001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionAchtpunkt-Kugellager
VerzahnungsartAußenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)56.240 inca. 1.428,5 mm
Gesamt-Innendurchmesser (di)41.370 inca. 1.050,8 mm
Gesamthöhe (H)7.125 inca. 180,98 mm
Innenringhöhe (Hi)6.688 inca. 169,88 mm
Außenringhöhe (Ho)6.688 inca. 169,88 mm
Außendurchmesser des Außenringkörpers (Dr)54.675 inca. 1.388,75 mm
Lochkreis Außenring (Lo)52.000 inca. 1.321 mm
Lochkreis Innenring (Li)44.000 inca. 1.118 mm
Teilkreisdurchmesser der Verzahnung (D2)55.600 inca. 1.412 mm
Gesamtgewicht (G)1730 lbca. 784,715 kg
Tragzahlen
Maximale Zahnkraft (Fz)30480 lbfca. 135,58 kN
Momententragzahl (Crm)2132100 ft·lbfca. 2.890,74 kN·m
Befestigung
Schraubenbohrungen Außenring (no)30 Bohrungen · 1.313
Schraubenbohrungen Innenring (ni)30 Bohrungen · 1.313
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2.5 DP
Äquivalentes Modul (derived reference only) (m)10.16 mm
Zähnezahl (z2)139
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

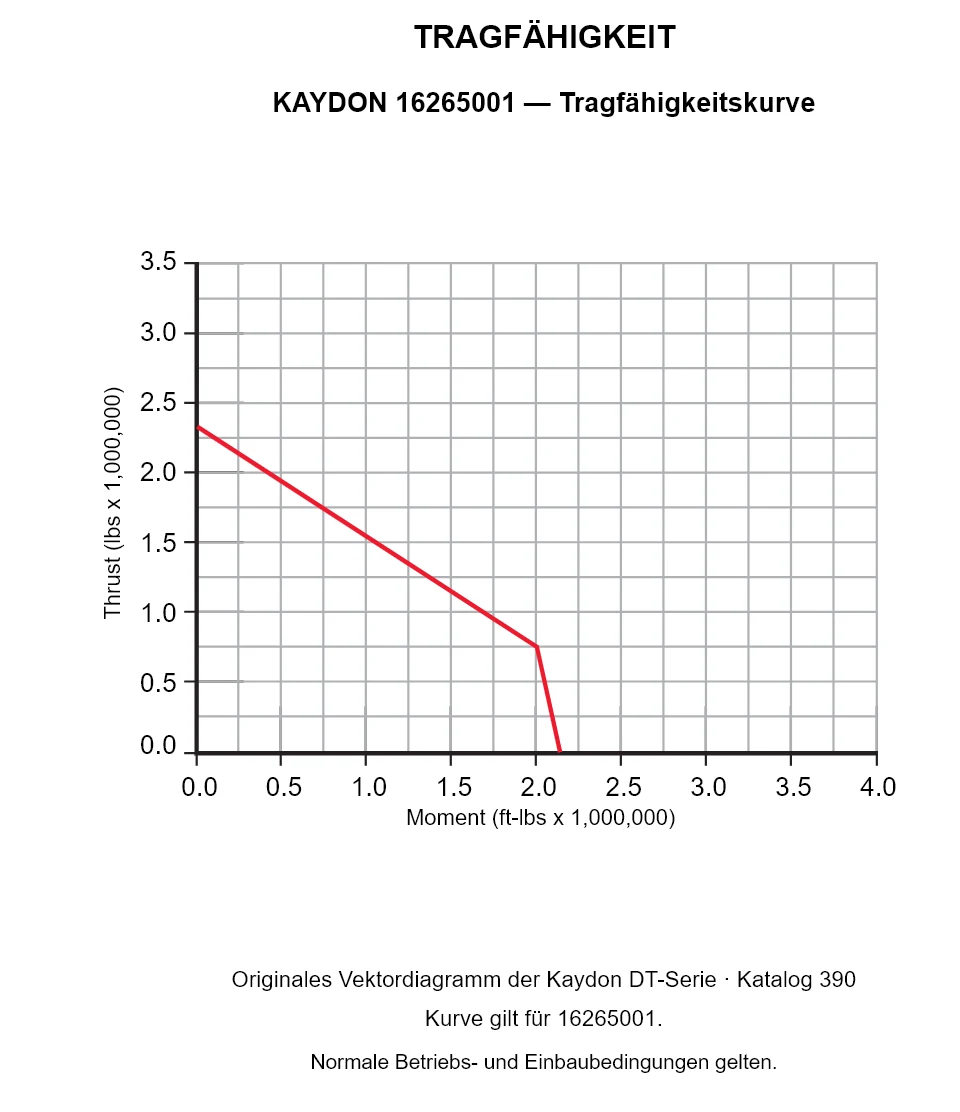

KAYDON 16265001 — Tragfähigkeitskurve

KAYDON 16265001 — Tragfähigkeitskurve

KAYDON 16265001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

KAYDON 16265001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16265001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
