Drehverbindung als Ersatz für INA VSA 250955 N

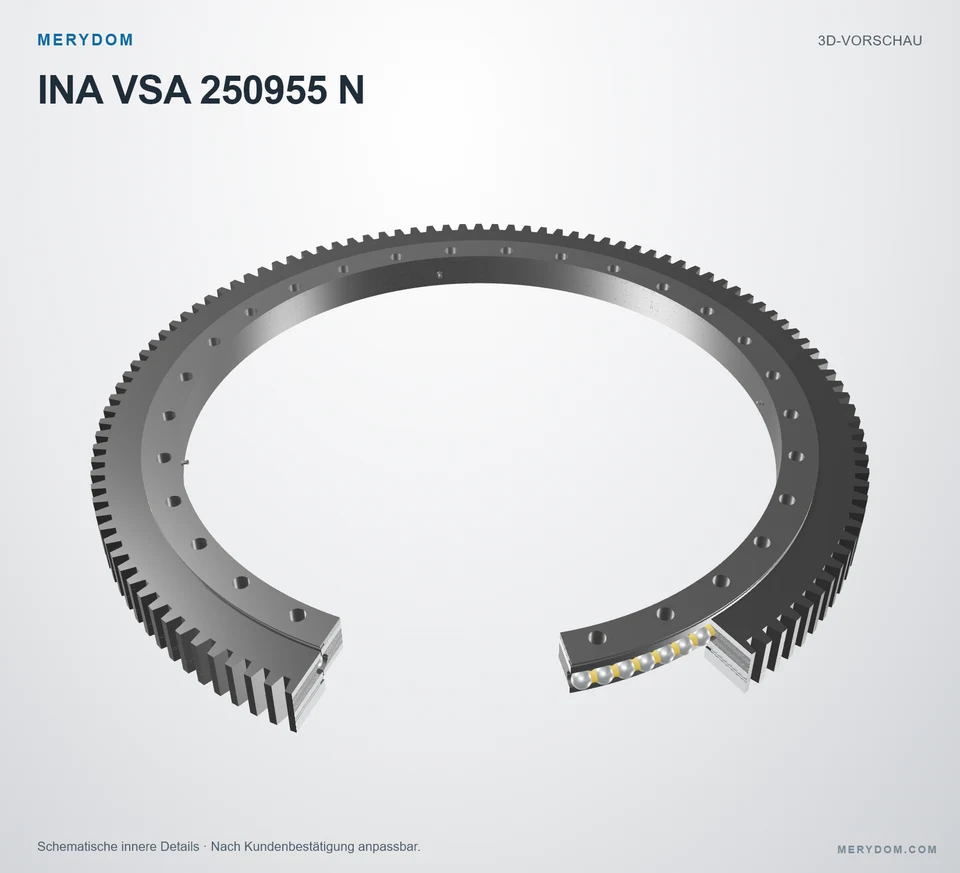

Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSA 250955 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VSA 250955 N. Serie: Vsa 25. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VSA 250955 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSA 250955 N.
- Overall OD (Do)
- 1096 mm
- Overall ID (di)
- 855 mm
- Gesamthöhe
- 80 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 30 / 30 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

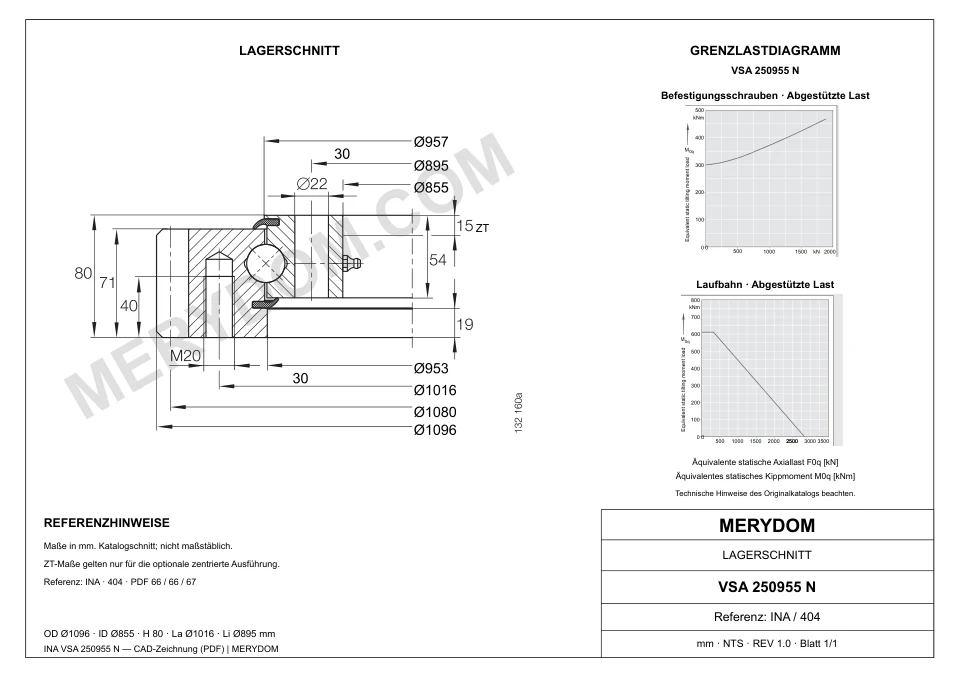

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 155 kg
- Gesamt-Außendurchmesser (Da)
- 1.096 mm
- Gesamt-Innendurchmesser (di)
- 855 mm
- Innerer Zentrierdurchmesser (diZT)
- 857 mm
- Katalogdurchmesser Di (Di)
- 953 mm
- Katalog-Zentrierdurchmesser DiZT (DiZT)
- 955 mm
- Katalogdurchmesser da (da)
- 957 mm
- Gesamthöhe (H)
- 80 mm
Befestigung
- Lochkreis Außenring (La)
- 1.016 mm
- Lochkreis Innenring (Li)
- 895 mm
- Gemeinsame Anzahl Montagebohrungen (nB)
- 30
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 1.080 mm
- Verzahnungsmodul (m)
- 9 mm
- Zähnezahl (z)
- 120
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VSA 250955 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VSA 250955 N |
| Zertifiziert austauschbar mit | INA VSA 250955 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vsa 25 Serie |
| Referenzmodell | VSA 250955 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (Massee) | 155 kg |
| Gesamt-Außendurchmesser (Da) | 1.096 mm |
| Gesamt-Innendurchmesser (di) | 855 mm |
| Innerer Zentrierdurchmesser (diZT) | 857 mm |
| Katalogdurchmesser Di (Di) | 953 mm |
| Katalog-Zentrierdurchmesser DiZT (DiZT) | 955 mm |
| Katalogdurchmesser da (da) | 957 mm |
| Gesamthöhe (H) | 80 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1.016 mm |
| Lochkreis Innenring (Li) | 895 mm |
| Gemeinsame Anzahl Montagebohrungen (nB) | 30 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 1.080 mm |
| Verzahnungsmodul (m) | 9 mm |
| Zähnezahl (z) | 120 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 363 kN |
| Normale Zahnkraft (Fznorm) | 55,1 kN |
| Maximale Zahnkraft (Fzmax) | 80,2 kN |
| Dynamische axiale Grundtragzahl (Ca) | 500 kN |
| Statische axiale Grundtragzahl (C0a) | 2.850 kN |
| Dynamische radiale Grundtragzahl (Cr) | 330 kN |
| Statische radiale Grundtragzahl (C0r) | 1.280 kN |
| Radialspiel (Radialspiel) | 0,03 incl. 0,13 mm |
| Axiales Kippspiel (Axiales Kippspiel) | 0,05 incl. 0,24 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

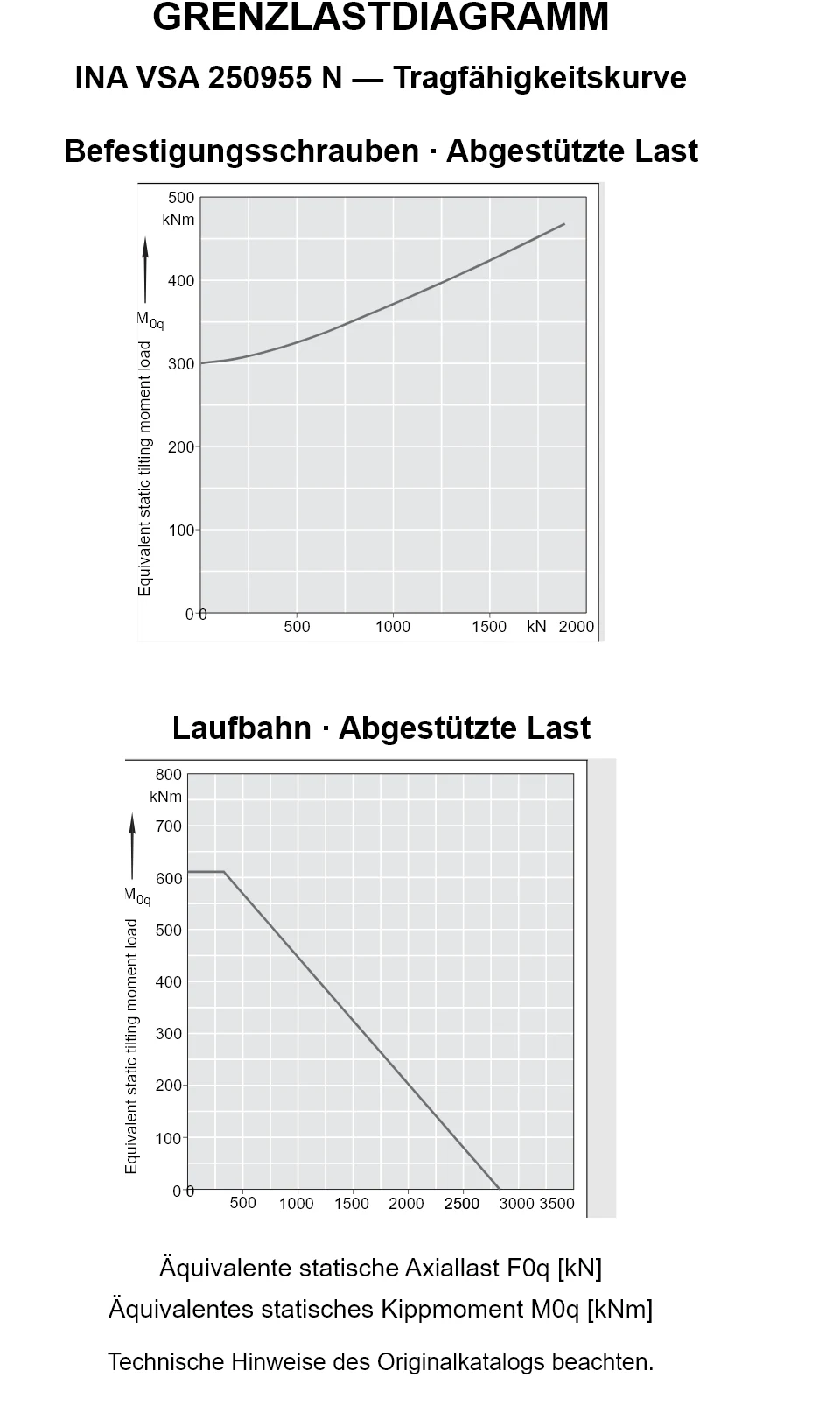

INA VSA 250955 N — Tragfähigkeitskurve
INA VSA 250955 N — Tragfähigkeitskurve
INA VSA 250955 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VSA 250955 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
