Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

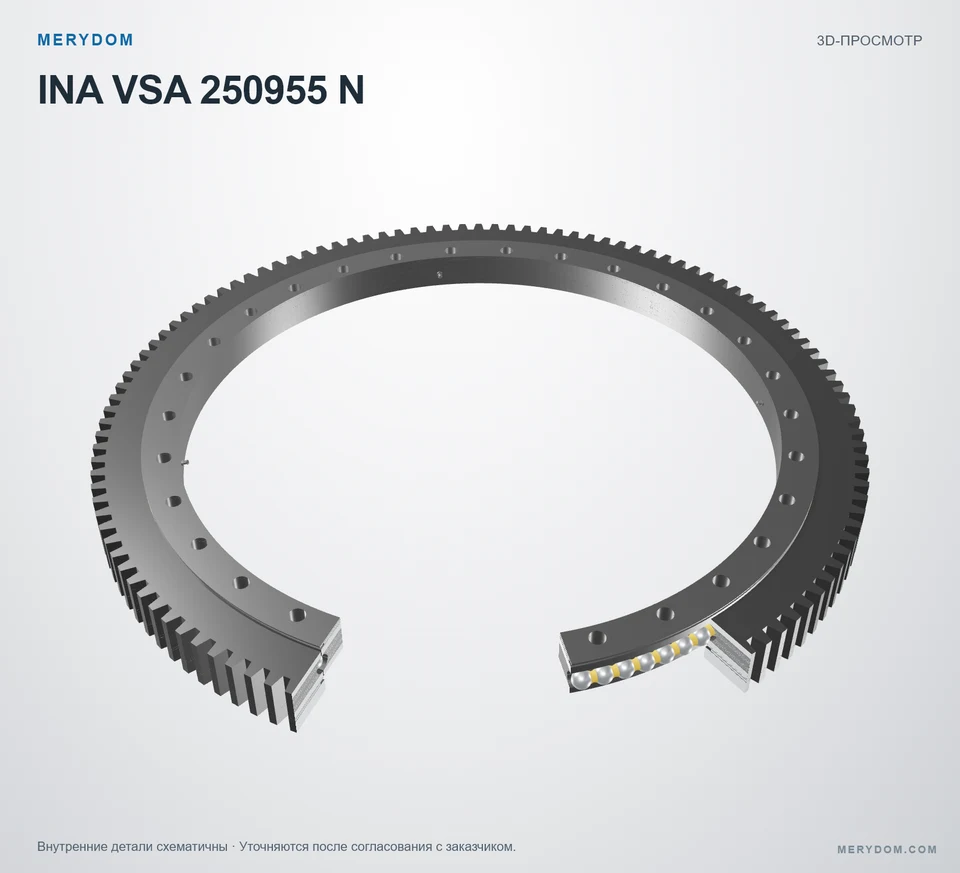

Аналог ОПУ для INA VSA 250955 N
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSA 250955 N. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VSA 250955 N. Серия: Vsa 25. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VSA 250955 N
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSA 250955 N.
- Overall OD (Do)
- 1096 mm
- Overall ID (di)
- 855 mm
- Общая высота
- 80 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 30 / 30 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

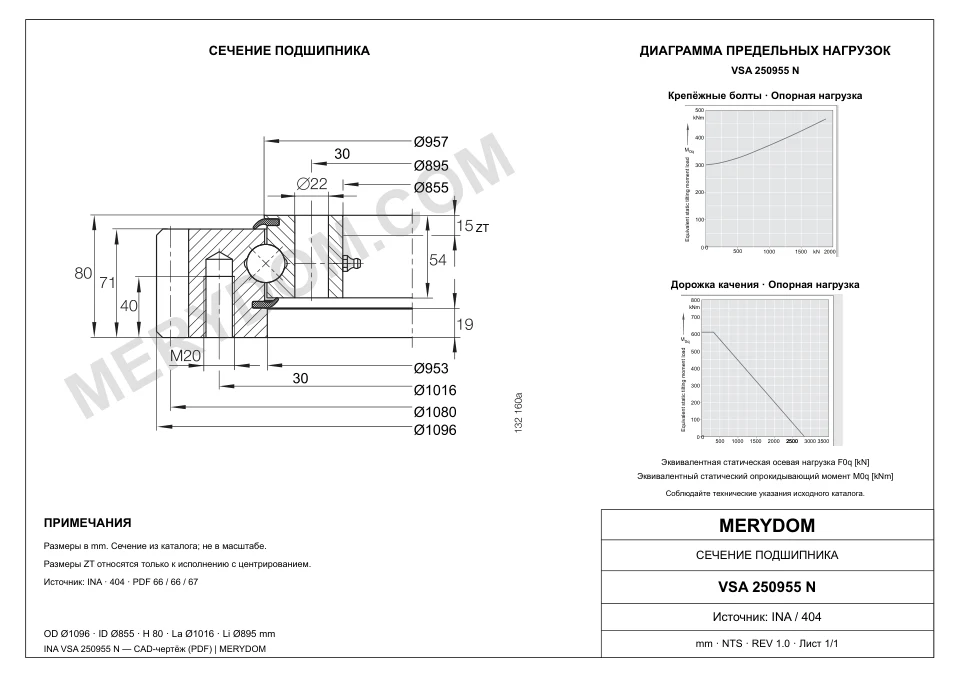

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 155 kg
- Общий наружный диаметр (Da)
- 1 096 mm
- Общий внутренний диаметр (di)
- 855 mm
- Внутренний центрирующий диаметр (diZT)
- 857 mm
- Каталожный диаметр Di (Di)
- 953 mm
- Каталожный центрирующий диаметр DiZT (DiZT)
- 955 mm
- Каталожный диаметр da (da)
- 957 mm
- Общая высота (H)
- 80 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 1 016 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 895 mm
- Общее количество монтажных отверстий (nB)
- 30
Зубчатый венец
- Делительный диаметр зубчатого венца (d0)
- 1 080 mm
- Модуль зубчатого венца (m)
- 9 mm
- Количество зубьев (z)
- 120
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VSA 250955 N
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VSA 250955 N |
| Сертифицировано для замены | INA VSA 250955 N |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vsa 25 Серия |
| Исходная модель | VSA 250955 N |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (Масса) | 155 kg |
| Общий наружный диаметр (Da) | 1 096 mm |
| Общий внутренний диаметр (di) | 855 mm |
| Внутренний центрирующий диаметр (diZT) | 857 mm |
| Каталожный диаметр Di (Di) | 953 mm |
| Каталожный центрирующий диаметр DiZT (DiZT) | 955 mm |
| Каталожный диаметр da (da) | 957 mm |
| Общая высота (H) | 80 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 1 016 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 895 mm |
| Общее количество монтажных отверстий (nB) | 30 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d0) | 1 080 mm |
| Модуль зубчатого венца (m) | 9 mm |
| Количество зубьев (z) | 120 |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 363 kN |
| Нормальное усилие на зуб (Fznorm) | 55,1 kN |
| Максимальное усилие на зуб (Fzmax) | 80,2 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 500 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 2 850 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 330 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 1 280 kN |
| Радиальный зазор (Радиальный зазор) | 0,03 incl. 0,13 mm |
| Осевой зазор при опрокидывании (Осевой зазор при опрокидывании) | 0,05 incl. 0,24 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

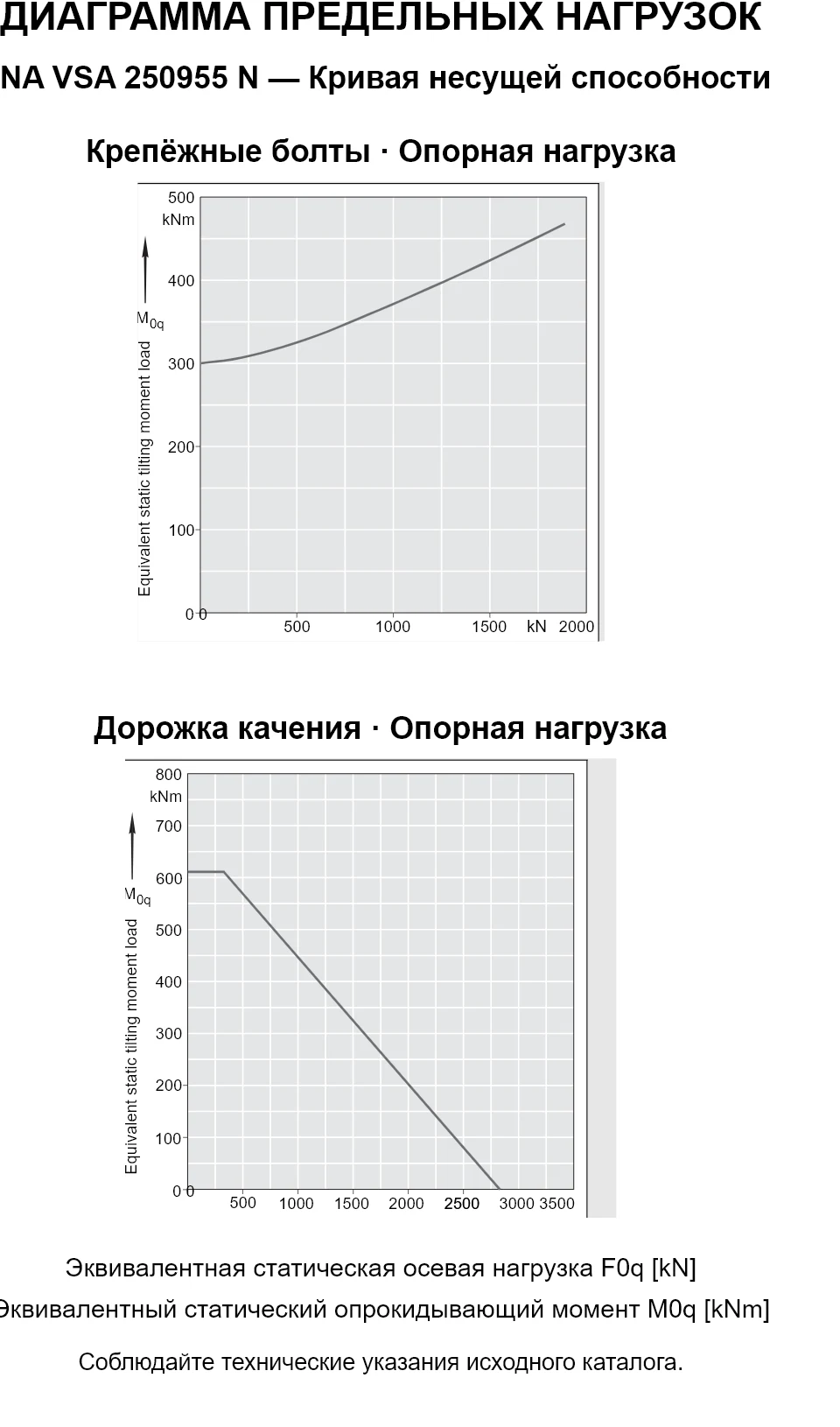

INA VSA 250955 N — Кривая несущей способности
INA VSA 250955 N — Кривая несущей способности
INA VSA 250955 N — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VSA 250955 N
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
