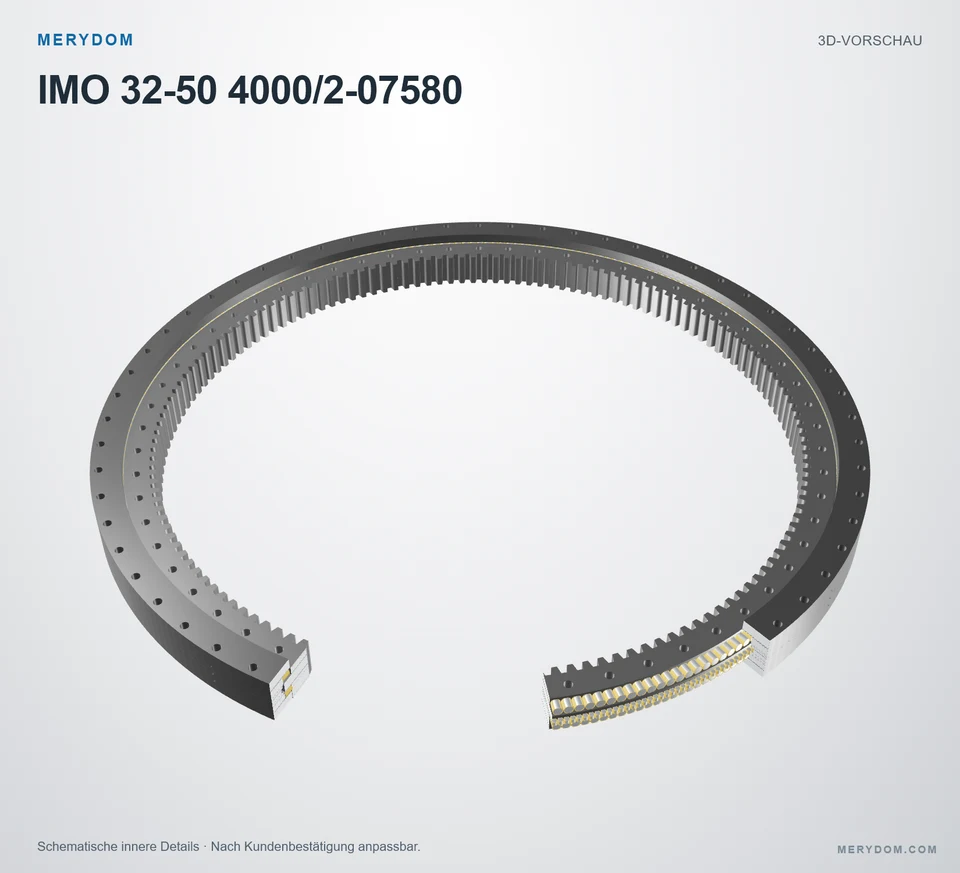

Drehverbindung als Ersatz für IMO 32-50 4000/2-07580
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-50 4000/2-07580. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 32-50 4000/2-07580. Serie: 350. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
32-50 4000/2-07580
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-50 4000/2-07580.
- Overall OD (Do)
- 4265 mm
- Overall ID (di)
- 3576 mm
- Gesamthöhe
- 268 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 60 / 60 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 4.265 mm
- Gesamt-Innendurchmesser (di)
- 3.576 mm
- Gesamtgewicht (G)
- 6.623 kg
- Gesamthöhe (H)
- 268 mm
- Innendurchmesser des Außenrings (Di)
- 3.940 mm
- Außendurchmesser des Innenrings (da)
- 3.954 mm
Befestigung
- Lochkreis Außenring (La)
- 4.175 mm
- Lochkreis Innenring (Li)
- 3.800 mm
- Montagebohrungen am Außenring (na)
- 60
- Montagebohrungen am Innenring (n)
- 60
- Montagebohrungsdurchmesser am Außenring (Øa)
- 45 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 45 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 3.600 mm
- Verzahnungsmodul (m)
- 24 mm
- Zähnezahl (z)
- 150
- Profilverschiebungsfaktor (x)
- -0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 32-50 4000/2-07580
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 32-50 4000/2-07580 |
| Zertifiziert austauschbar mit | IMO 32-50 4000/2-07580 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 350 Serie |
| Referenzmodell | 32-50 4000/2-07580 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 4.265 mm |
| Gesamt-Innendurchmesser (di) | 3.576 mm |
| Gesamtgewicht (G) | 6.623 kg |
| Gesamthöhe (H) | 268 mm |
| Innendurchmesser des Außenrings (Di) | 3.940 mm |
| Außendurchmesser des Innenrings (da) | 3.954 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 4.175 mm |
| Lochkreis Innenring (Li) | 3.800 mm |
| Montagebohrungen am Außenring (na) | 60 |
| Montagebohrungen am Innenring (n) | 60 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 45 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 45 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 3.600 mm |
| Verzahnungsmodul (m) | 24 mm |
| Zähnezahl (z) | 150 |
| Profilverschiebungsfaktor (x) | -0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 440 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 820 kN |
| Statische radiale Tragzahl (Co_rad) | 5.190 kN |
| Statische axiale Tragzahl, Zug (Co_ax_T) | 46.745 kN |
| Statische axiale Tragzahl, Druck (Co_ax_H) | 25.070 kN |
| Dynamische radiale Tragzahl (C_rad) | 1.980 kN |
| Dynamische axiale Tragzahl, Zug (C_ax_T) | 9.018 kN |
| Dynamische axiale Tragzahl, Druck (C_ax_H) | 6.654 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

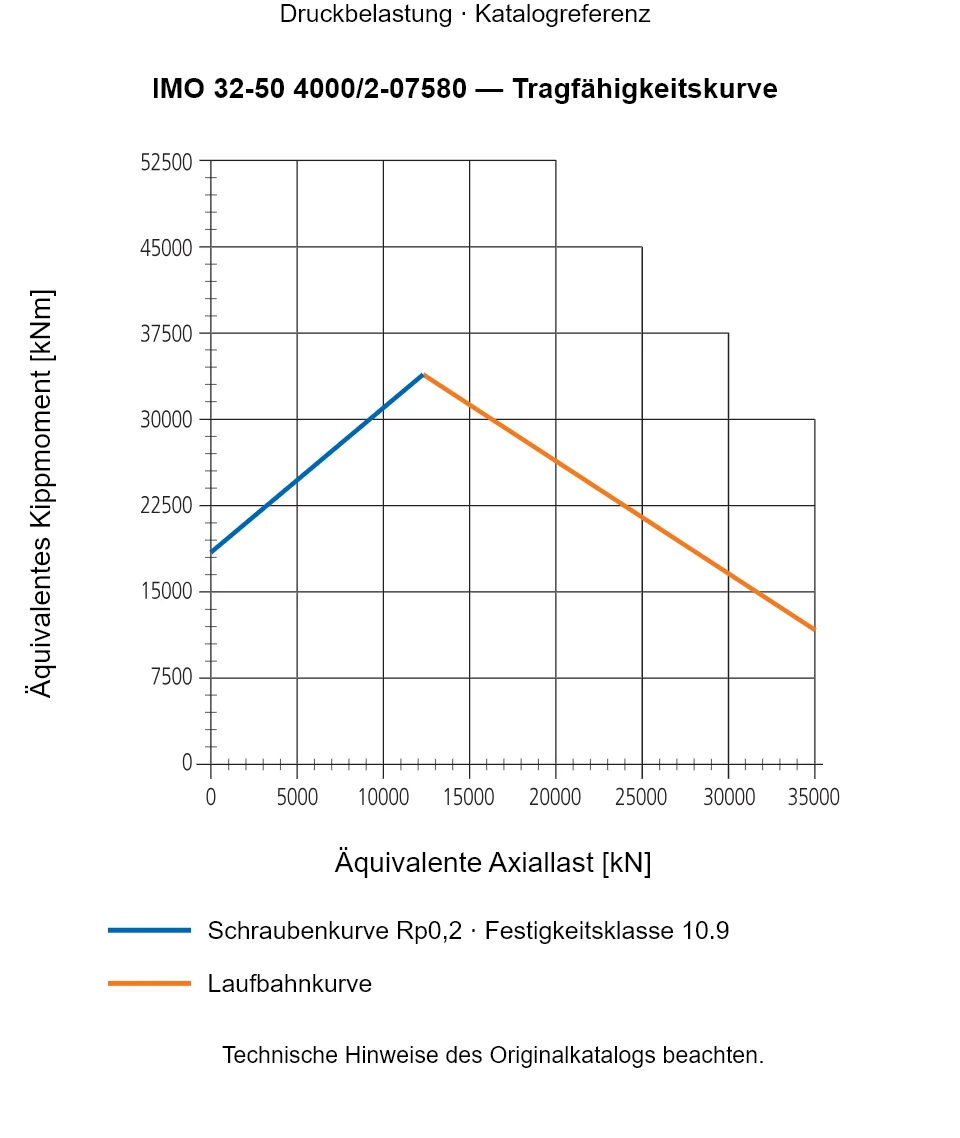

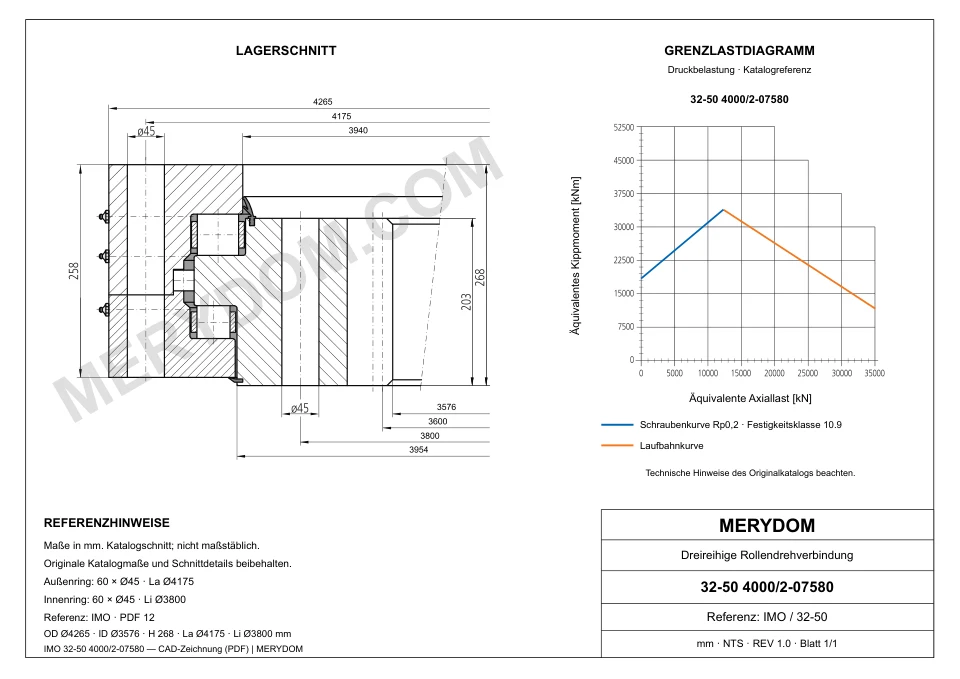

IMO 32-50 4000/2-07580 — Tragfähigkeitskurve
IMO 32-50 4000/2-07580 — Tragfähigkeitskurve
IMO 32-50 4000/2-07580 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 32-50 4000/2-07580
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
