Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 32-50 4500/2-07590
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 32-50 4500/2-07590. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
32-50 4500/2-07590
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-50 4500/2-07590.
- Overall OD (Do)
- 4765 mm
- Overall ID (di)
- 4080 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 68 / außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

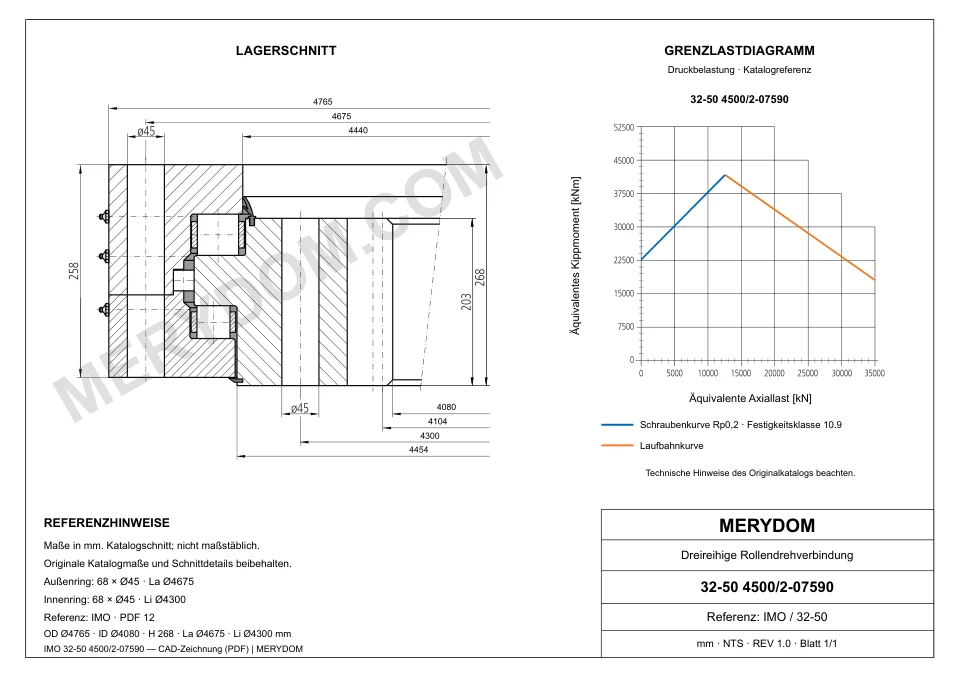

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 4765 mm4,765 mm
- Gesamt-Innendurchmesser (di)
- 4080 mm4,080 mm
- Gesamtgewicht (G)
- 7427 kg7,427 kg
Befestigung
- Lochkreis Außenring (La)
- 4675 mm4,675 mm
- Lochkreis Innenring (Li)
- 4300 mm4,300 mm
- Montagebohrungen am Außenring (na)
- 68
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 4104 mm4,104 mm
- Verzahnungsmodul (m)
- 24 mm
- Zähnezahl (z)
- 171
- Addendum modification coefficient (x)
- -0.50-0.5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 32-50 4500/2-07590 |
| Zertifiziert austauschbar mit | IMO 32-50 4500/2-07590 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 350 Serie |
| Referenzmodell | 32-50 4500/2-07590 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 4765 mm4,765 mm |
| Gesamt-Innendurchmesser (di) | 4080 mm4,080 mm |
| Gesamtgewicht (G) | 7427 kg7,427 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 4675 mm4,675 mm |
| Lochkreis Innenring (Li) | 4300 mm4,300 mm |
| Montagebohrungen am Außenring (na) | 68 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 4104 mm4,104 mm |
| Verzahnungsmodul (m) | 24 mm |
| Zähnezahl (z) | 171 |
| Addendum modification coefficient (x) | -0.50-0.5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 440 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 820 kN |
| Static radial load rating (Co_rad) | 5825 kN5,825 kN |
| Static axial load rating, tension (Co_ax_T) | 52590 kN52,590 kN |
| Static axial load rating, compression (Co_ax_H) | 28195 kN28,195 kN |
| Dynamic radial load rating (C_rad) | 2105 kN2,105 kN |
| Dynamic axial load rating, tension (C_ax_T) | 9632 kN9,632 kN |
| Dynamic axial load rating, compression (C_ax_H) | 7118 kN7,118 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

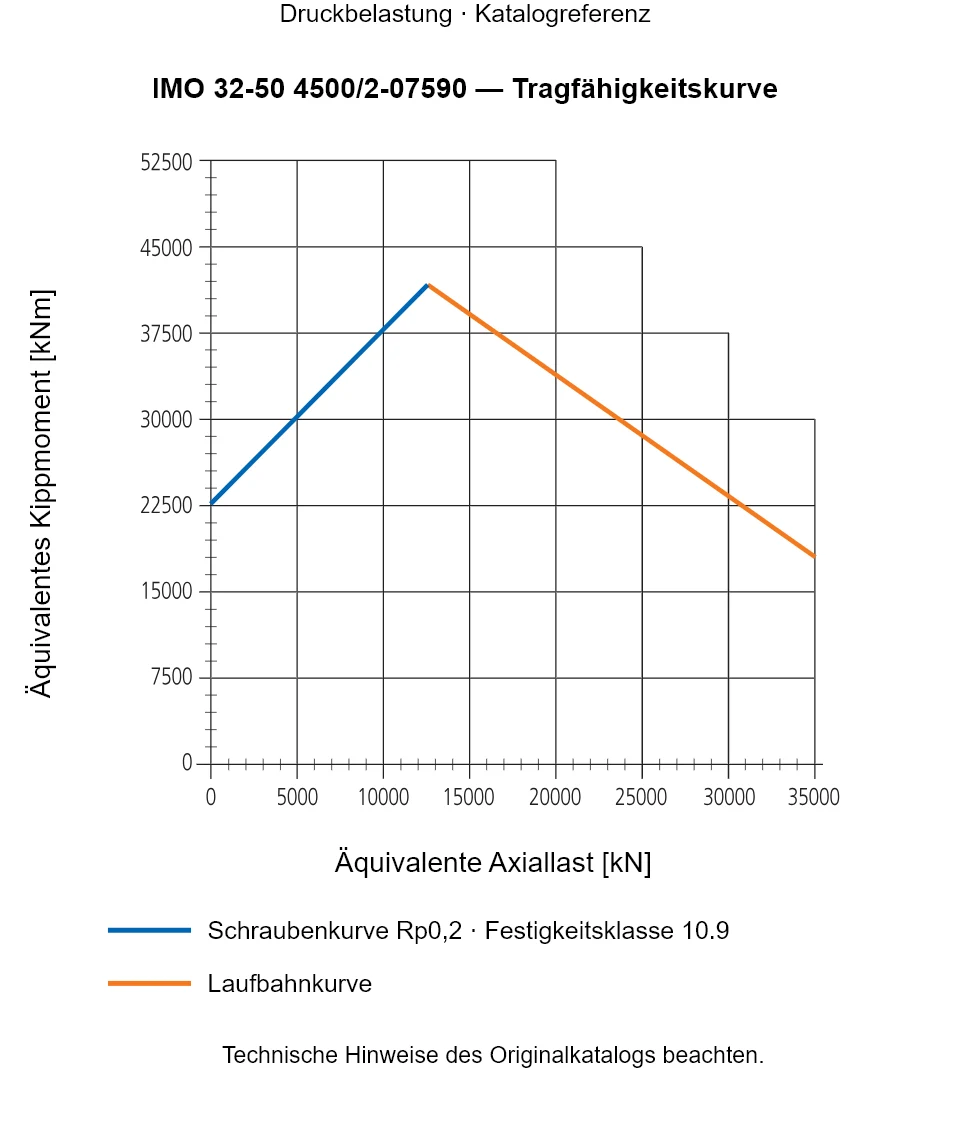

Traglastdiagramm der Serie 350
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 32-50 4500/2-07590.
