Drehverbindung als Ersatz für IMO 32-50 3150/2-07560
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-50 3150/2-07560. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

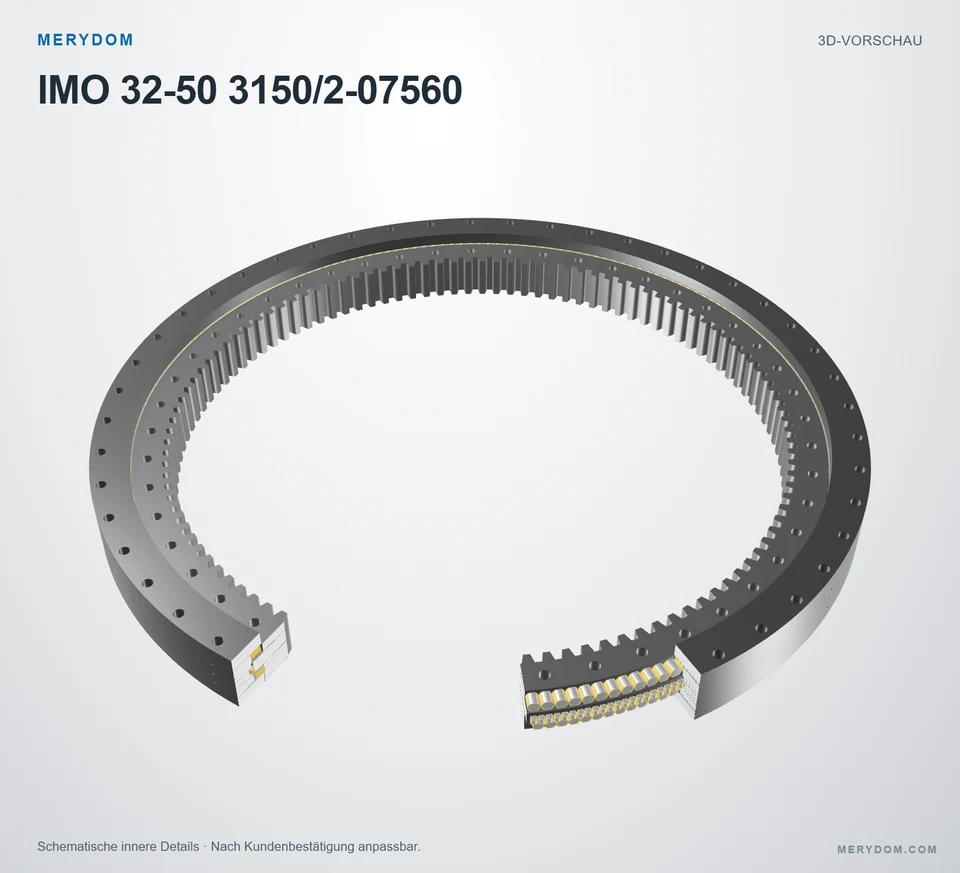

Referenzmodell: IMO 32-50 3150/2-07560. Serie: 350. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
32-50 3150/2-07560
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-50 3150/2-07560.
- Overall OD (Do)
- 3415 mm
- Overall ID (di)
- 2736 mm
- Gesamthöhe
- 268 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

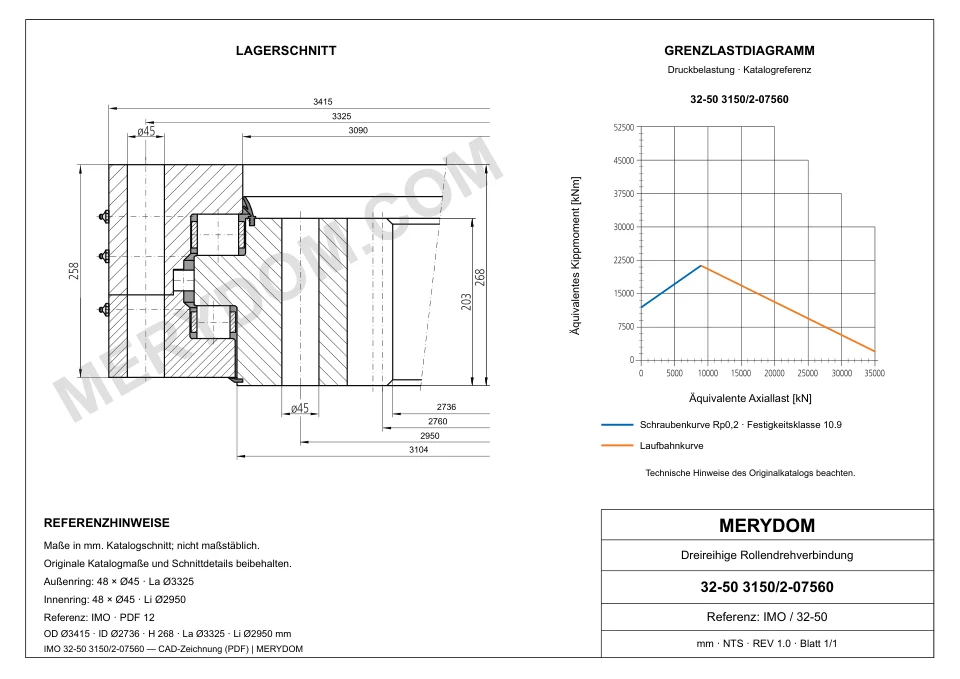

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 3.415 mm
- Gesamt-Innendurchmesser (di)
- 2.736 mm
- Gesamtgewicht (G)
- 5.128 kg
- Gesamthöhe (H)
- 268 mm
- Innendurchmesser des Außenrings (Di)
- 3.090 mm
- Außendurchmesser des Innenrings (da)
- 3.104 mm
Befestigung
- Lochkreis Außenring (La)
- 3.325 mm
- Lochkreis Innenring (Li)
- 2.950 mm
- Montagebohrungen am Außenring (na)
- 48
- Montagebohrungen am Innenring (n)
- 48
- Montagebohrungsdurchmesser am Außenring (Øa)
- 45 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 45 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 2.760 mm
- Verzahnungsmodul (m)
- 24 mm
- Zähnezahl (z)
- 115
- Profilverschiebungsfaktor (x)
- -0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 32-50 3150/2-07560
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 32-50 3150/2-07560 |
| Zertifiziert austauschbar mit | IMO 32-50 3150/2-07560 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 350 Serie |
| Referenzmodell | 32-50 3150/2-07560 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 3.415 mm |
| Gesamt-Innendurchmesser (di) | 2.736 mm |
| Gesamtgewicht (G) | 5.128 kg |
| Gesamthöhe (H) | 268 mm |
| Innendurchmesser des Außenrings (Di) | 3.090 mm |
| Außendurchmesser des Innenrings (da) | 3.104 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 3.325 mm |
| Lochkreis Innenring (Li) | 2.950 mm |
| Montagebohrungen am Außenring (na) | 48 |
| Montagebohrungen am Innenring (n) | 48 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 45 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 45 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 2.760 mm |
| Verzahnungsmodul (m) | 24 mm |
| Zähnezahl (z) | 115 |
| Profilverschiebungsfaktor (x) | -0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 440 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 820 kN |
| Statische radiale Tragzahl (Co_rad) | 4.110 kN |
| Statische axiale Tragzahl, Zug (Co_ax_T) | 36.813 kN |
| Statische axiale Tragzahl, Druck (Co_ax_H) | 19.756 kN |
| Dynamische radiale Tragzahl (C_rad) | 1.750 kN |
| Dynamische axiale Tragzahl, Zug (C_ax_T) | 7.913 kN |
| Dynamische axiale Tragzahl, Druck (C_ax_H) | 5.830 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

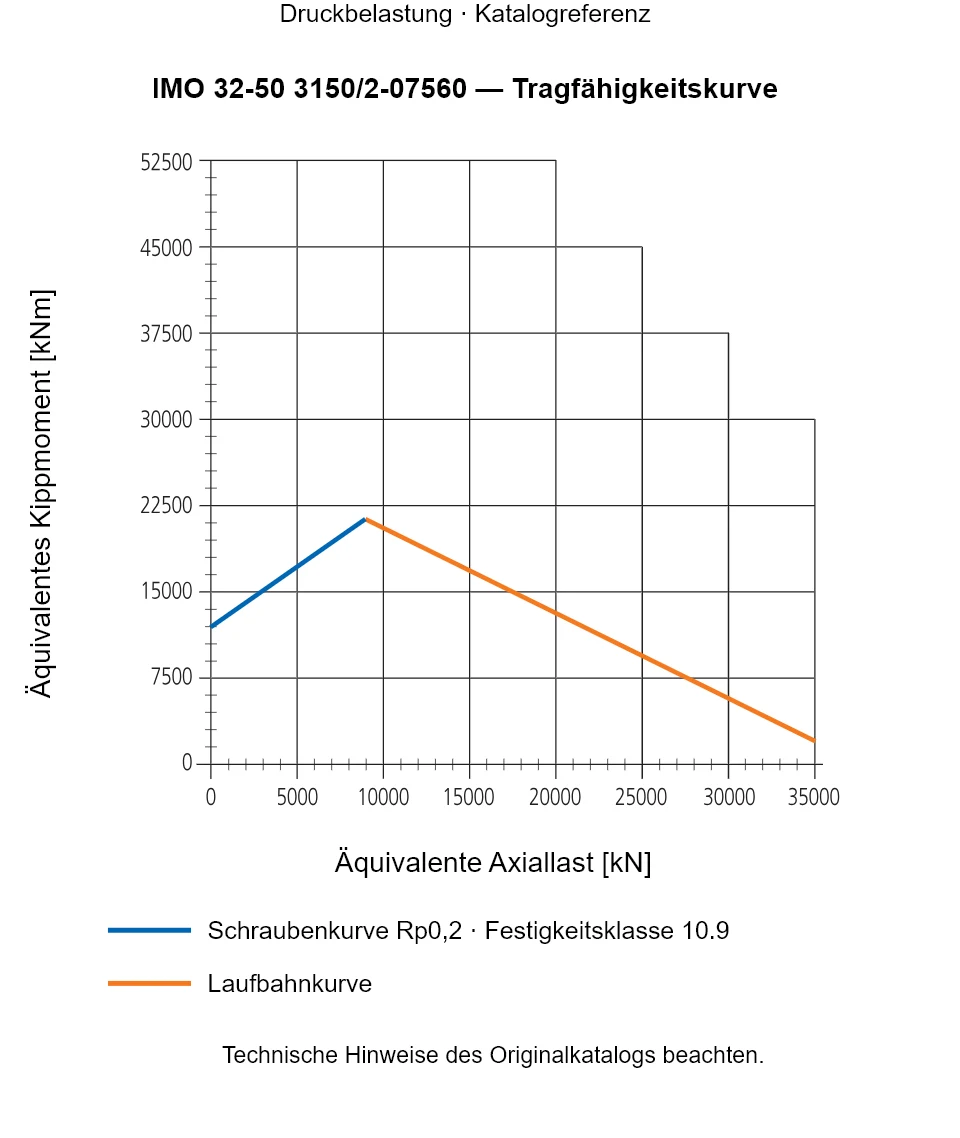

IMO 32-50 3150/2-07560 — Tragfähigkeitskurve
IMO 32-50 3150/2-07560 — Tragfähigkeitskurve
IMO 32-50 3150/2-07560 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 32-50 3150/2-07560
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 32-50 3150/2-07560.
